Installation S19214
Bradley • 215-1685 Rev. S: ECO 23-05-001A 1/25/2024
1

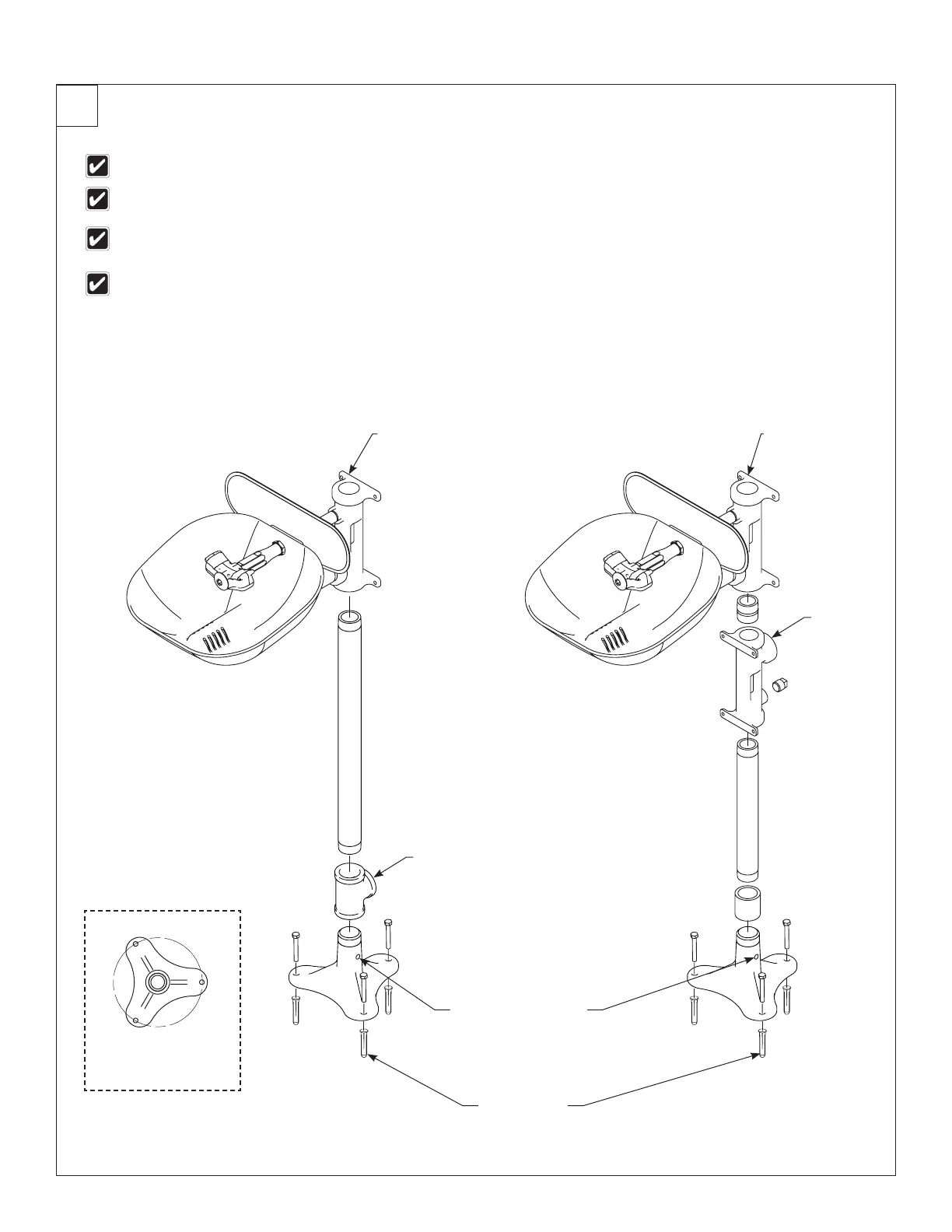

Montaje — Base y Lavaojos
Se muestra una unidad lavaojos estándar. Las otras unidades son similares.
Conecte los componentes antes de fijar la base al suelo. Usar una almohadilla de
agarre alrededor de la tubería al apretar para evitar estropearla.
Aplicar sellador de tubería a todas las juntas de tubería de rosca macho. No deje
que el sellador se derrame sobre el borde de los tubos.
Adaptador BSPP: suministrado solo con opciones de rosca BSPP
Para instalar el pedal
opcional, la base debe
estar en una posición en
la que el agujero de la
base esté perpendicular
al usuario.
20½"
(521mm)
longitud de
la tubería
La unidad de Halo de flujo
de altura 24" opcional
La unidad de Halo de
flujo de altura estándar
12¾"
(324mm)
longitud de
la tubería
Salida de
drenado de
1¼" NPT o
adaptador
1¼" BSPP
cuando se
especifique la
opción
Pernos de 3/8"
suministrados por
el instalador
(3) orificios de Ø
3
⁄8" (10mm)
en un circulo de perno de
on Ø 8" (203mm)
½" NPT debajo de la entrada
de suministro o adaptador
½" BSPP cuando se
especifique la opción
½" NPT debajo de la
entrada de suministro
o adaptador ½" BSPP
cuando se especifique
la opción
Salida de drenado
de 1¼" NPT o
adaptador 1¼"
BSPP cuando
se especifique la
opción
