Series S19-500 y S19-505 Instalación
7/6/2021 Bradley • 215-1910 Mod. D: ECO 21-05-013

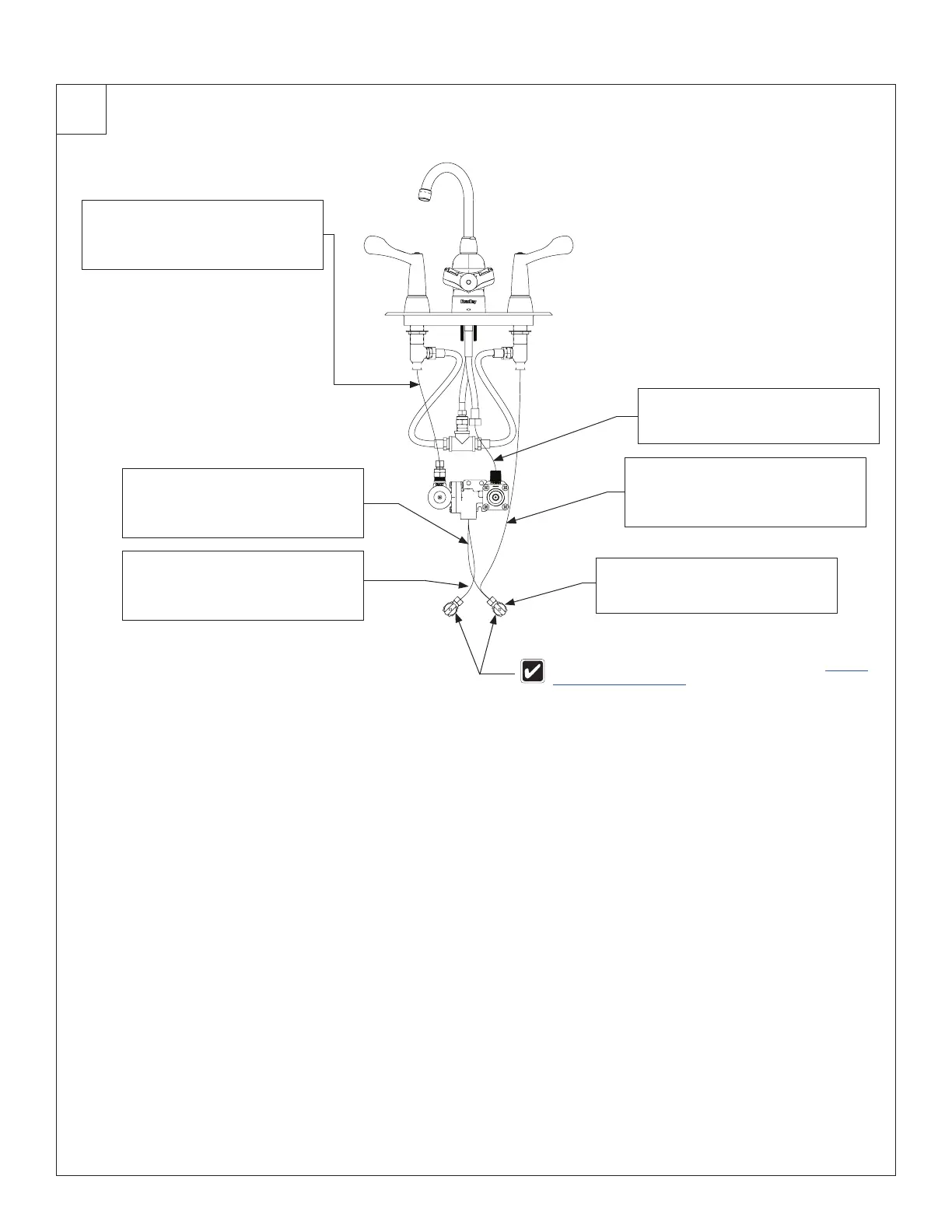

Aplome a la válvula mezcladora S19-2010 (S19-500W y S19-505W)
3e
Conecte una manguera desde la
válvula mezcladora templada a la
tubería de la llave de agua caliente
(no suministrada por Bradley).
A
Conecte una manguera del
suministro de agua caliente
a la válvula mezcladora (no
suministrada por Bradley).
D
Conecte una manguera del
suministro de agua fría a la
tubería de la llave de agua fría (no
suministrada por Bradley).
C
Conecte la manguera del lavaojos
de ½" NPT desde la llave a la de la
válvula mezcladora.
B
Conecte una manguera del
suministro de agua fría a la válvula
mezcladora (no suministrada por
Bradley).
E
Agregue una conexión en T
después de la válvula de cierre (no
suministrada por Bradley).
F
No se incluyen las válvulas de cierre. Consulte el Manual
de instalación S19-2010 para conocer los requisitos de
tamaño y estilo.
