43
Instalación Series S19-500 y S19-505
Bradley • 215-1910 Mod. D: ECO 21-05-013 7/6/2021

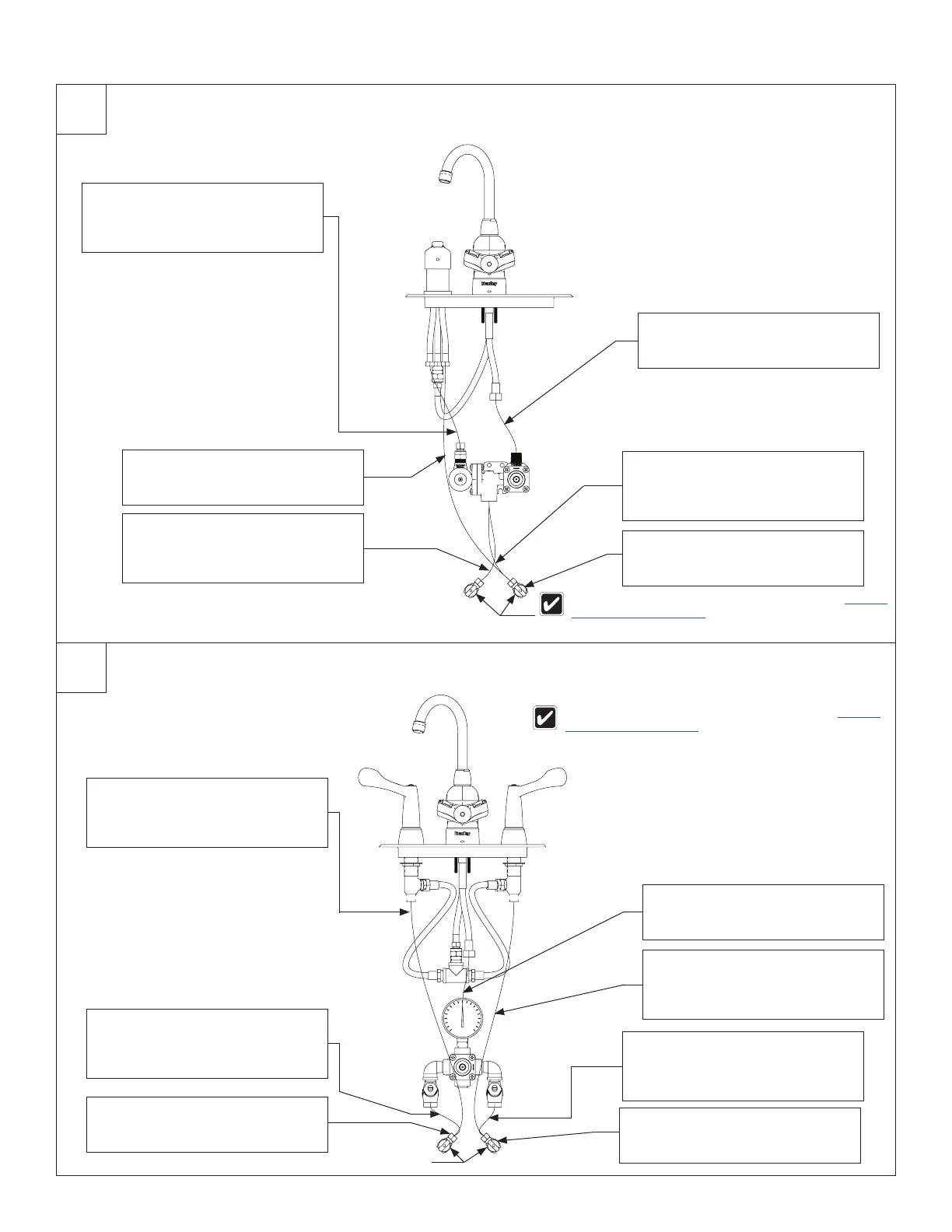

Aplome a la válvula mezcladora S19-2010 (S19-500M y S19-505M)
Aplome a la válvula mezcladora S19-2000 (S19-500W y S19-505W)
3c
3d
Conecte una manguera desde
la válvula mezcladora templada
a la tubería de la llave de agua
caliente.
A
Conecte una manguera del
suministro de agua caliente
a la válvula mezcladora (no
suministrada por Bradley).
D
Conecte una manguera desde el
suministro de agua fría a la tubería
de la llave de agua fría.
C
Conecte la manguera del lavaojos
de ½" NPT desde la llave a la de la
válvula mezcladora.
B
Conecte una manguera del
suministro de agua fría a la válvula
mezcladora (no suministrada por
Bradley).
E
Agregue una conexión en T
al suministro de agua fría (no
suministrada por Bradley).
F
Conecte una manguera del
suministro de agua caliente a la
tubería de la llave de agua caliente
(no suministrada por Bradley).
A
Agregue una conexión en T
después de la válvula de cierre (no
suministrada por Bradley).
F
Agregue una conexión en T a la
válvula de cierre (no suministrada
por Bradley).
G
Conecte una manguera del
suministro de agua caliente
a la válvula mezcladora (no
suministrada por Bradley).
D
Conecte una manguera del
suministro de agua fría a la válvula
mezcladora (no suministrada por
Bradley).
E
Conecte la manguera del lavaojos
de ½" NPT desde la llave a la de la
válvula mezcladora.
B
Conecte una manguera del
suministro de agua fría a la
tubería de la llave de agua fría (no
suministrada por Bradley).
C
No se incluyen las válvulas de cierre. Consulte el Manual
de instalación S19-2000 para conocer los requisitos de
tamaño y estilo.
No se incluyen las válvulas de cierre. Consulte el Manual
de instalación S19-2010 para conocer los requisitos de
tamaño y estilo.
Válvulas de cierre
