Series S19-500 y S19-505 Instalación
7/6/2021 Bradley • 215-1910 Mod. D: ECO 21-05-013

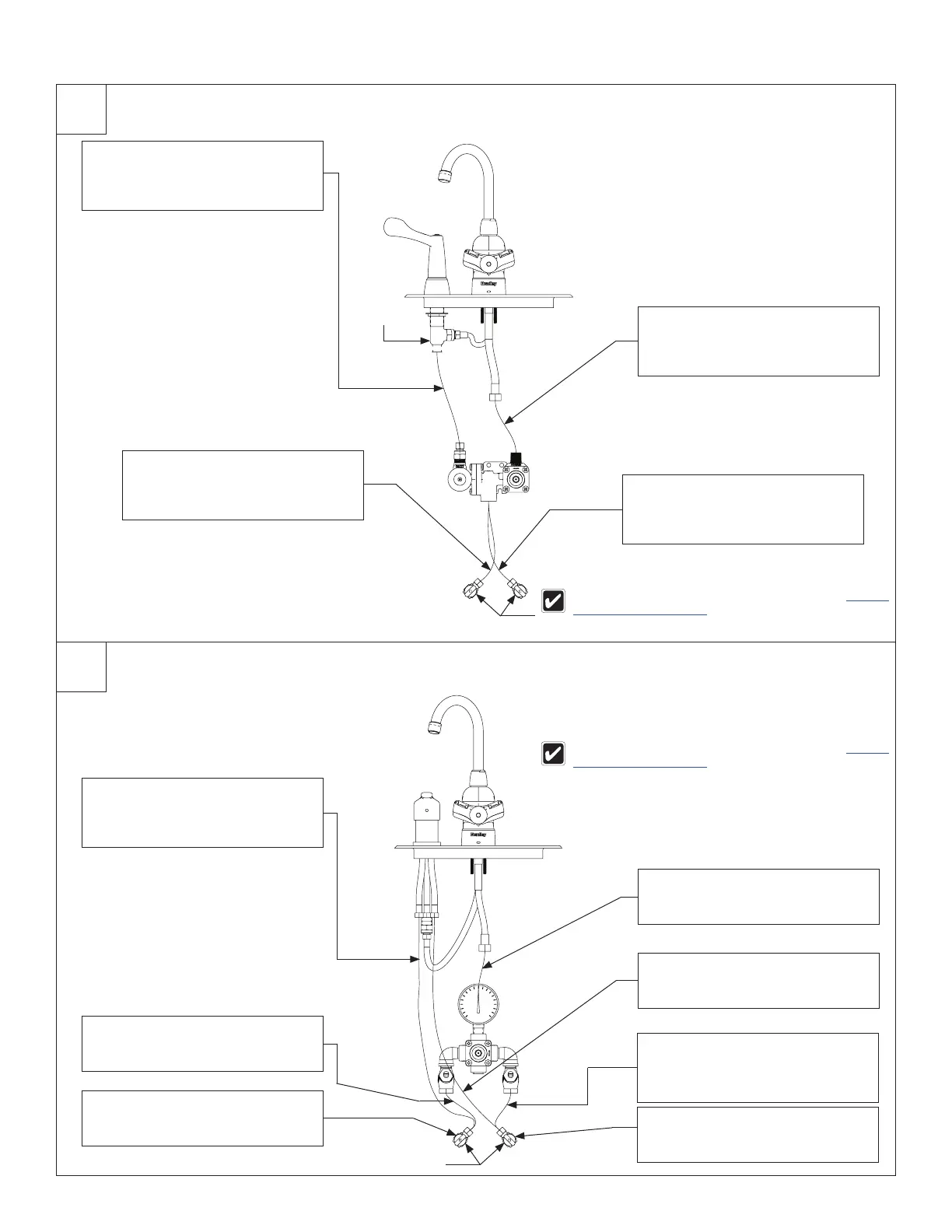

Aplome a la válvula mezcladora S19-2010 (S19-500T y S19-505T)
Aplome a la válvula mezcladora S19-2000 (S19-500M y S19-505M)
3a
3b
Conecte una manguera de la
válvula (templada) a la válvula
mezcladora (no suministrada por
Bradley).
A
Conecte una manguera desde
el suministro de agua caliente
a la tubería de la llave de agua
caliente.
A
Agregue una conexión en T al
suministro de agua caliente (no
suministrada por Bradley).
F
Agregue una conexión en T
al suministro de agua fría (no
suministrada por Bradley).
G
Conecte una manguera del
suministro de agua caliente
a la válvula mezcladora (no
suministrada por Bradley).
C
Conecte una manguera del
suministro de agua caliente
a la válvula mezcladora (no
suministrada por Bradley).
D
Conecte una manguera del
suministro de agua fría a la válvula
mezcladora (no suministrada por
Bradley).
E
Conecte la manguera del lavaojos
de ½" NPT desde la llave a la
salida del lavaojos de la válvula
mezcladora.
B
Conecte la manguera del lavaojos
de ½" NPT desde la llave a la de la
válvula mezcladora.
B
Conecte una manguera del
suministro de agua fría a la válvula
mezcladora (no suministrada por
Bradley).
D
Conecte una manguera desde el
suministro de agua fría a la tubería
de la llave de agua fría.
C
Válvula
(templada)
No se incluyen las válvulas de cierre. Consulte el Manual
de instalación S19-2010 para conocer los requisitos de
tamaño y estilo.
No se incluyen las válvulas de cierre. Consulte el Manual
de instalación S19-2000 para conocer los requisitos de
tamaño y estilo.
Válvulas de cierre
