Instalación Series S19-500 y S19-505
Bradley • 215-1910 Mod. D: ECO 21-05-013 7/6/2021

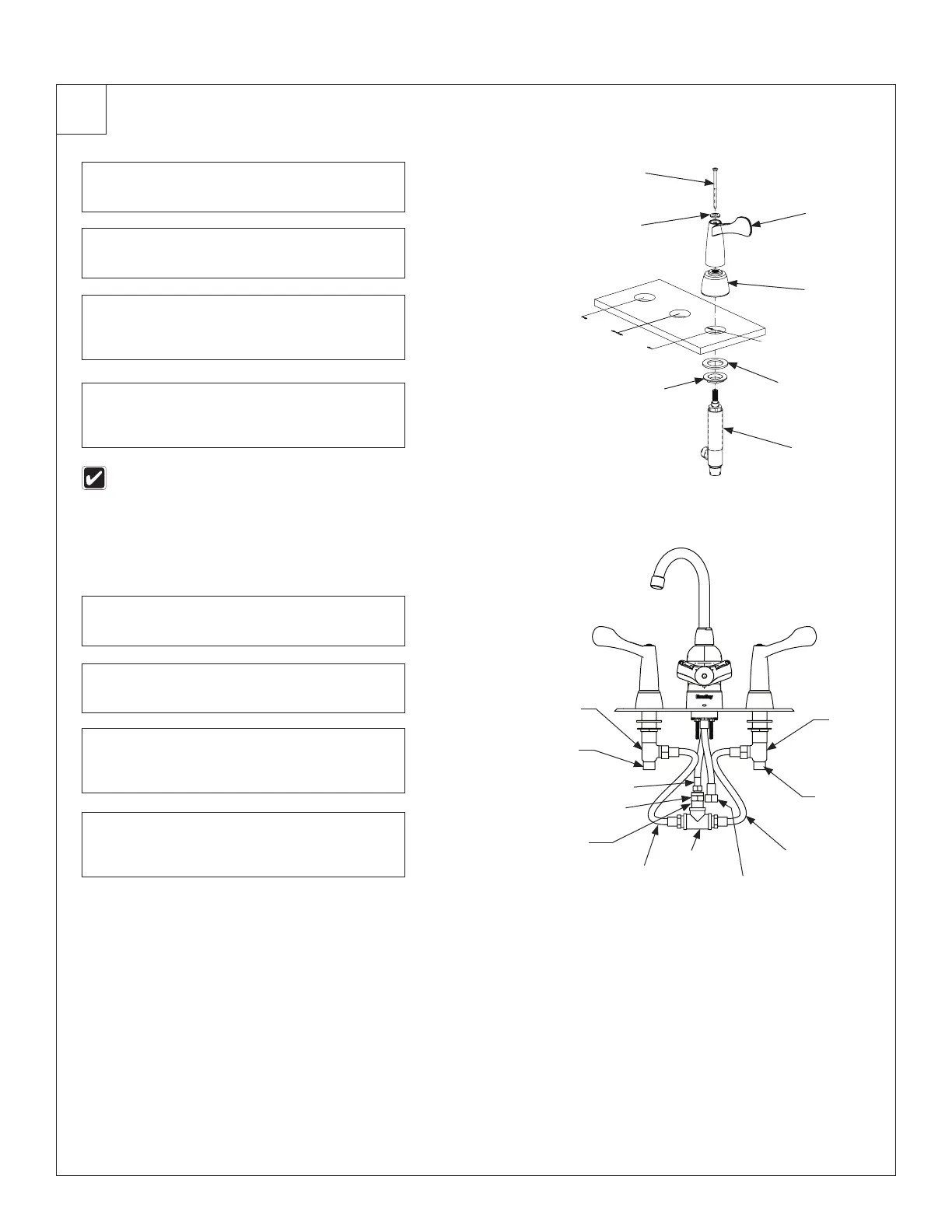

Instale las mangueras de la llave (S19-500W y S19-505W)
2c
Enrosque la tuerca y la arandela en la válvula.
Inserte la válvula en la cubierta del lavamanos
desde la parte inferior.
Enrosque el sombrerete en el conjunto de la
válvula desde la parte superior y apriete la tuerca
desde la parte inferior.
Deslice la manilla en el conjunto de la válvula.
Coloque la arandela en la manilla e instale el
tornillo.
Aplome la manguera del lavaojos al suministro de
lavaojos.
Aplome la manguera de la llave a la conexión en
T con el niple y la conexión incluidos.
Aplome las mangueras desde los puertos
laterales de cada válvula a la conexión en T
incluida.
Aplome el suministro de la llave a la parte inferior
del conjunto de válvula (manguera suministrada
por el instalador).
A
B
C
D
E
F
G
H
Válvula (agua
caliente)
Válvula
(agua fría)
Conexión
en T
Manguera de la llave
Manguera
de la llave de
agua caliente
Manguera de la
llave de agua fría
Entrada de
agua fría de
½" NPSM
Entrada de agua
caliente de ½" NPSM
Entrada del
lavaojos de
½" NPSM
Válvula
Tuerca
Arandela
Arandela
Sombrerete
Manilla
Tornillo de
la manilla
Repita los pasos A a D para ambos conjuntos de manilla.
102 mm
(4")
102 mm
(4")
38 mm (1½")
de diámetro
Niple de rosca exterior
Adaptador de compresión de ³⁄₈"
(Deseche el casquillo y la tuerca)
