Series S19-500 y S19-505 Instalación
7/6/2021 Bradley • 215-1910 Mod. D: ECO 21-05-013

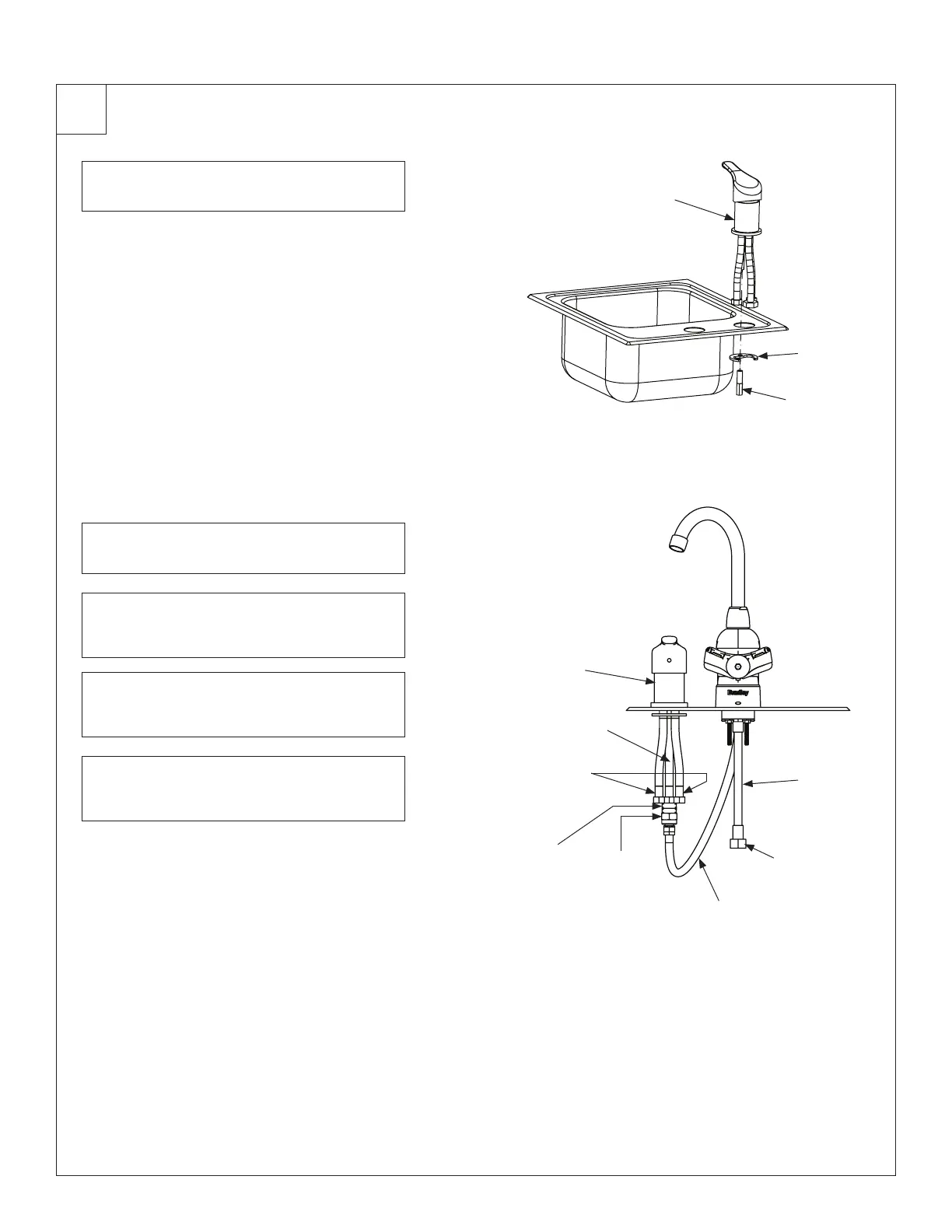

Instale las mangueras de la llave (S19-500M y S19-505M)
2b
Coloque el conjunto del cuerpo de la válvula en
su sitio.
Deslice la arandela de retención en su sitio.
Enrosque la tuerca en la barra roscada y apriete
la tuerca para mantener el conjunto de la válvula
en su sitio.
Aplome la manguera de salida desde el conjunto
de la válvula a la manguera de la llave, con el
niple y la conexión incluidos.
Aplome la manguera del lavaojos al suministro
del lavaojos y, a continuación, conecte el
suministro de la llave al conjunto de la válvula.
A
B
C
D
E
Conjunto del
cuerpo de la
válvula
Adaptador de
compresión
de ³⁄₈"
(Deseche el
casquillo y la
tuerca)
Manguera del
lavaojos
Arandela de
retención
Conjunto del
cuerpo de la
válvula
Barra y tuerca
roscadas
Manguera de la
llave (central)
Entradas de compresión
de la llave de agua fría y
caliente de ³⁄₈"
Manguera de
salida
Niple de
rosca exterior
Entrada del lavaojos
de ½" NPSM
