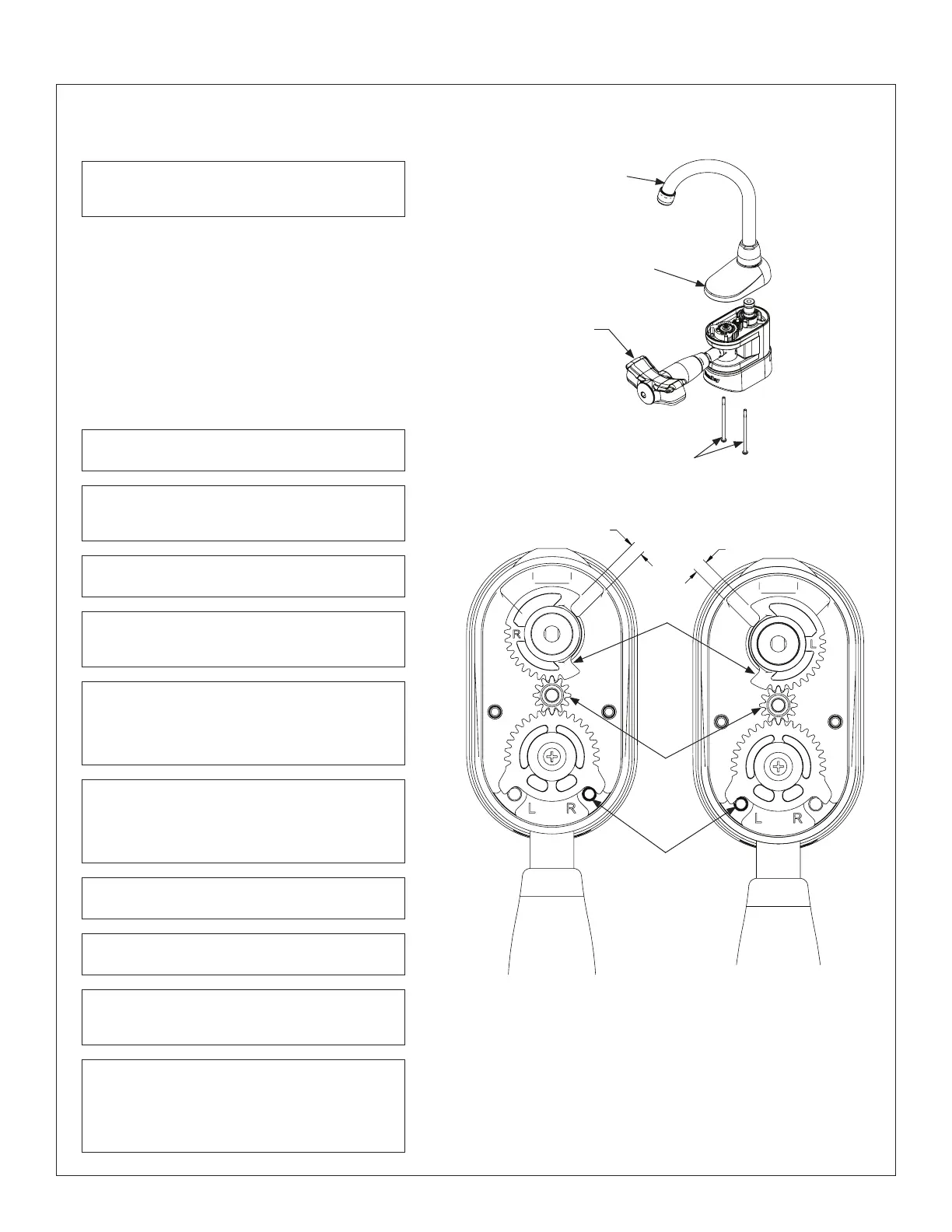

Série S19-500 et série S19-505 Installation
7/6/2021 Bradley • 215-1910 Rév. D : ECO 21-05-013
Retirer les deux vis à tête Phillips du dessous de
l’appareil pouvoir retirer le bec de robinet et le
couvercle par le dessus.
A
Vérifier que la douche oculaire est en position de
marche, comme sur l’illustration.
B
Déplacer la goupille cylindrique dans le trou avant
marqué L ou R. Voir l’illustration.
D
Retirer la rondelle ondulée du dessus du pignon
arrière. La mettre de côté pour la réutiliser plus
tard.
C
Soulever le pignon arrière pour le glisser hors de
son axe. Retourner le pignon arrière comme sur
l’illustration.
E
Rengager le pignon arrière sur son axe en
alignant les dents de façon à les engrener sur le
petit pignon central. Vérifier que le marquage L ou
R sur le pignon arrière correspond à la position de
goupille utilisée.
F
Remettre la rondelle ondulée en place sur le
dessus du pignon arrière.
H
Faire un essai de rotation de la douche oculaire.
Vérifier que le mouvement de la douche oculaire
est arrêté par la goupille dans chaque sens. S’il
n’est pas arrêté, ajuster la position du pignon
arrière pour aligner les dents comme il se doit.
G
Mettre la douche oculaire en position d’arrêt en la
pivotant vers la droite ou la gauche.
I
Remonter le bec de robinet et le couvercle et
les attacher avec les deux vis Phillips retirées à
l’étape A.
J
Vérifier le fonctionnement de l’appareil en pivotant
la douche oculaire de sa position de marche à
sa position d’arrêt. Vérifier que le bec de robinet
pivote librement. Amener la douche oculaire
en position de marche et vérifier que le bec de
robinet se met sur le côté.
K
Bec de
robinet
Couvercle
Douche oculaire
Goupille
Pignon
central
Pignon
arrière
S19-500 S19-505
Vis à tête Phillips
5 mm
(0,2 po)
5 mm
(0,2 po)
Inverser le sens de rotation du bec et de la douche oculaire
