Série S19-500 et série S19-505 Installation
7/6/2021 Bradley • 215-1910 Rév. D : ECO 21-05-013

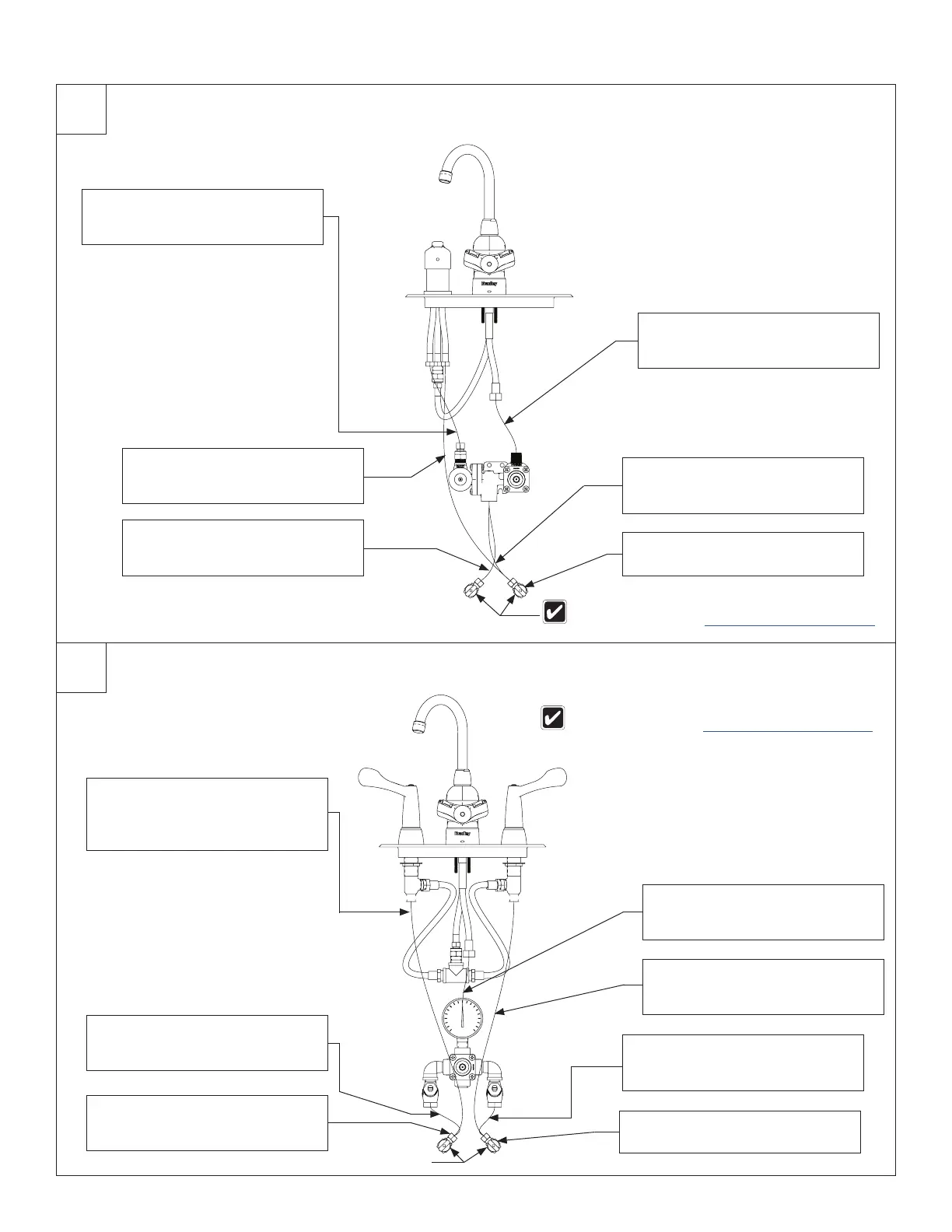

Raccordement au mitigeur S19-2010 (S19-500M et S19-505M)
Raccordement au mitigeur S19-2000 (S19-500W et S19-505W)
3c
3d
Poser un tuyau entre le mitigeur
d’eau tempérée et la conduite
d’eau chaude du robinet.
A
Poser un tuyau entre l’arrivée
d’eau chaude et le mitigeur (non
fourni par Bradley).
D
Poser un tuyau entre l’arrivée
d’eau froide et la conduite d’eau
froide du robinet.
C
Poser le tuyau de douche oculaire
de ½ po NPT entre le corps de
robinet et le mitigeur.
B
Poser un tuyau entre l’arrivée
d’eau froide et le mitigeur (non
fourni par Bradley).
E
Monter un té sur l’arrivée d’eau
froide (non fourni par Bradley).
F
Poser un tuyau entre l’arrivée
d’eau chaude et la conduite d’eau
chaude du robinet (non fourni par
Bradley).
A
Monter un té en aval du robinet
d’arrêt d’alimentation (non fourni
par Bradley).
F
Monter un té sur le robinet d’arrêt
(non fourni par Bradley).
G
Poser un tuyau entre l’arrivée
d’eau chaude et le mitigeur (non
fourni par Bradley).
D
Poser un tuyau entre l’arrivée
d’eau froide et le mitigeur (non
fourni par Bradley).
E
Poser le tuyau de douche oculaire
de ½ po NPT entre le corps de
robinet et le mitigeur.
B
Poser un tuyau entre l’arrivée d’eau
froide et la conduite d’eau froide du
robinet (non fourni par Bradley).
C
Robinets d’arrêt d’alimentation non fournis. Voir les types
et tailles requis dans le manuel d’installation S19-2000.
Robinets d’arrêt d’alimentation non fournis. Voir les types
et tailles requis dans le manuel d’installation S19-2010.
Robinets d’arrêt
d’alimentation
