Série S19-500 et série S19-505 Installation
7/6/2021 Bradley • 215-1910 Rév. D : ECO 21-05-013

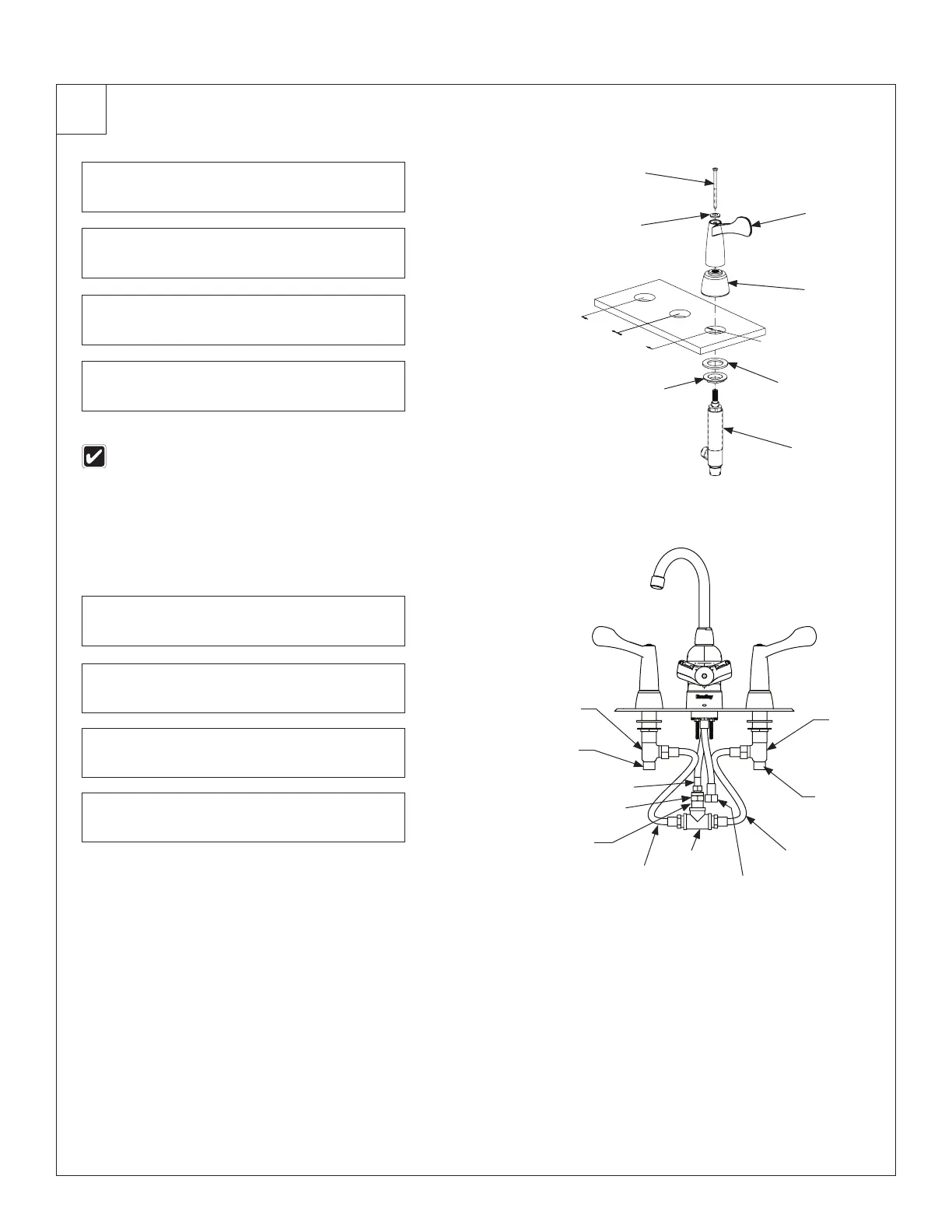

Pose des tuyaux de robinet (S19-500W et S19-505W)
2c
Engager l’écrou et la rondelle sur la soupape.
Engager la soupape dans le plan d’évier par le
dessous.
Visser le chapeau sur la soupape par le dessus et
serrer l’écrou par le dessous.
Engager la poignée sur la soupape. Place la
rondelle sur la poignée et poser la vis de poignée.
Raccorder le tuyau de douche oculaire à l’entrée
d’alimentation de la douche oculaire.
Raccorder le tuyau de robinet au té à l’aide du
mamelon et du raccord fournis.
Raccorder les tuyaux des lumières latérales de
chaque soupape au té fourni.
Raccorder l’arrivée d’eau du robinet au dessous
de la soupape (tuyau fourni par l’installateur).
A
B
C
D
E
F
G
H
Soupape
(chaud)
Soupape
(froid)
Té
Tuyau de robinet
Tuyau de
robinet chaud
Tuyau de
robinet froid
Entrée d’eau
froide ½ po
NPSM
Entrée d’eau chaude
½ po NPSM
Entrée de
douche oculaire
½ po NPSM
Soupape
Écrou
Rondelle
Rondelle
Chapeau
Poignée
Vis de
poignée
Répéter les étapes A à D pour les deux poignées.
102 mm
(4 po)
Dia. 38 mm
(1½ po)
Mamelon
simple
Adaptateur de compression ³⁄₈ po
(mettre la virole et l’écrou au rebut)
102 mm
(4 po)
