Guía de instalación de • DesignMax DM8SE
Instalación
12 • Español
Cableado del altavoz
Calibre de cable
El altavoz DesignMax DM8SE está diseñado para funcionar únicamente con cables que midan de 18 AWG
(0.8 mm
2
) a 14 AWG (2.1 mm
2
).

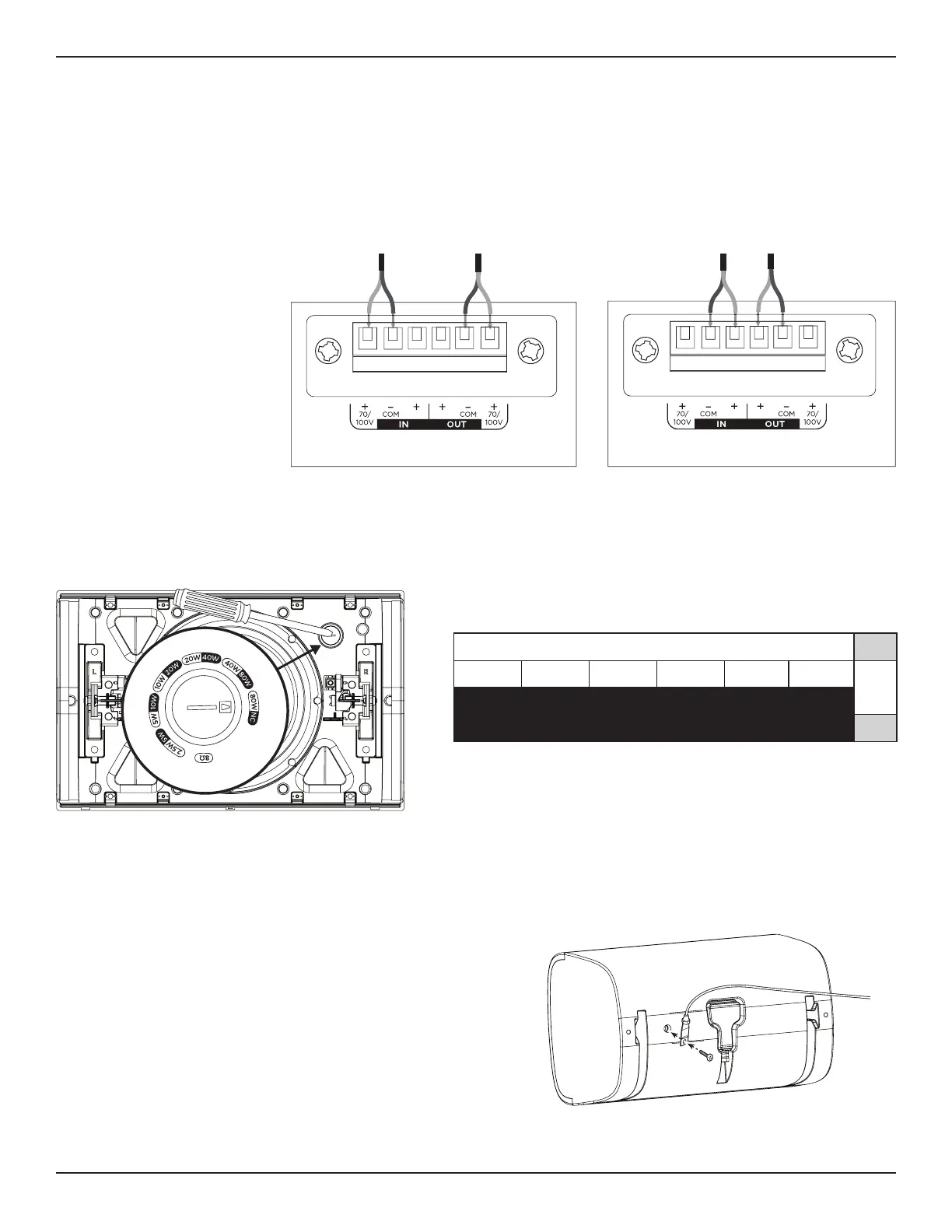

Diagramas de conexión
Expón 6 mm (⁄") de cable sin aislamiento para conectarlo a los terminales.
70 V/100 V
8
Nota: El altavoz no está
diseñado para su uso con
un conducto rígido. El
altavoz es apto solamente
para conexiones mediante
cableado o conductos
flexibles.
8Ω
8Ω
8Ω
8Ω
Configuración del altavoz
70 V
2.5 W 5 W 10 W 20 W 40 W 80 W*
8 Ω
5 W 10 W 20 W 40 W 80 W NC**
100 V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
Configuración de los ajustes del transformador
Gira la toma para ajustar la configuración. Utiliza un
destornillador de cabeza plana.
Uso de un cable de seguridad
En algunos códigos regionales de construcción se
exige el uso de un método secundario de fijación de
los altavoces a estructuras de apoyo con el propósito
de brindar mayor seguridad. Elige una posición de
montaje, un método y los componentes que cumplan
con los códigos y los reglamentos locales
de construcción.
Se puede conectar un cable de seguridad al altavoz
mediante la inserción roscada situada en la parte
posterior de la carcasa.
La inserción tiene la medida de un tornillo M8 (no
incluido) con una profundidad de 20 milímetros
(0.79 pulgadas).
