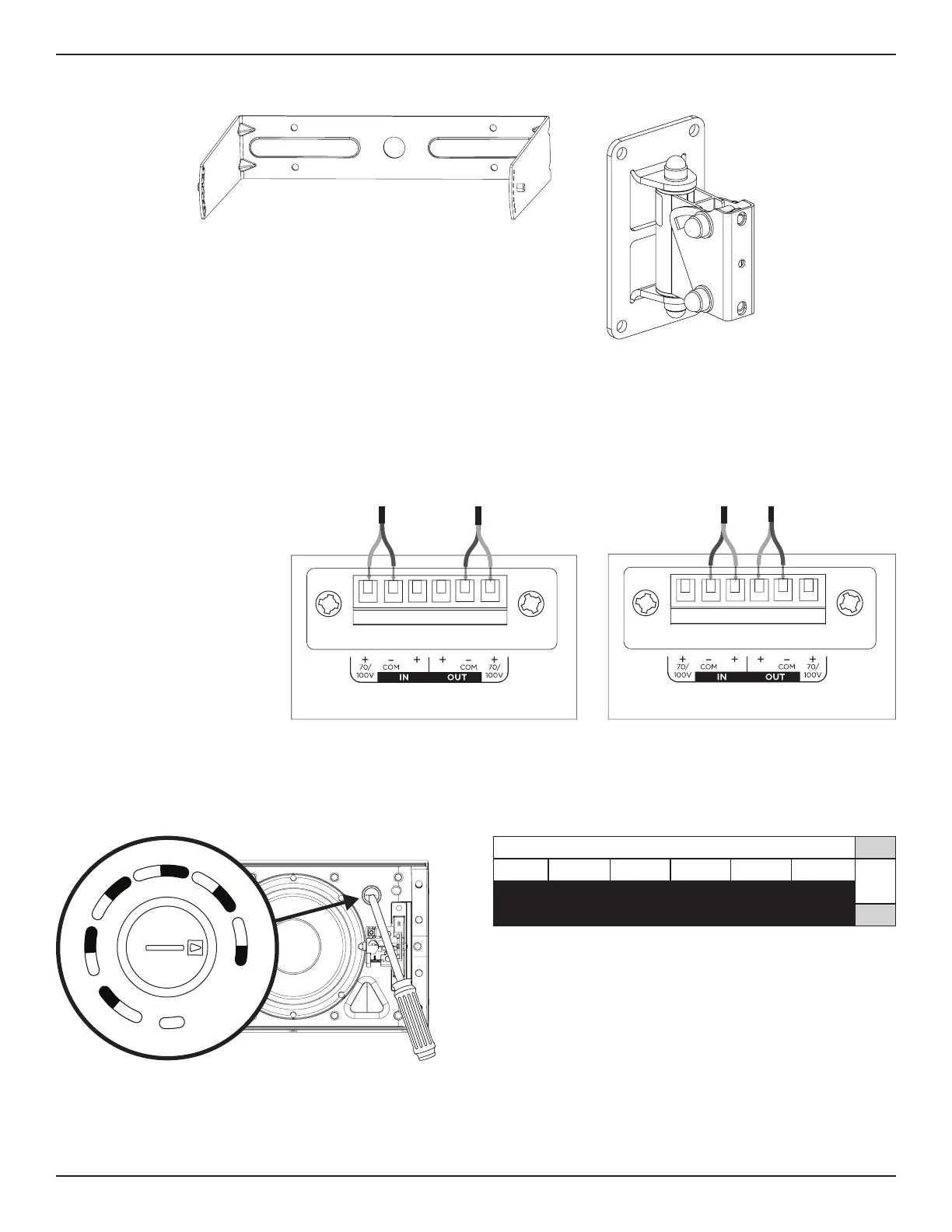

34 • Nederlands DesignMax DM8S • Installatiehandleiding
PRO.BOSE.COM
Installatie
Installatieopties
Installatieopties en -accessoires
q Montagebeugel (meegeleverd)
w RMUBRKT1 Pan-and-tiltbeugel (optioneel)
q
w
De luidspreker bekabelen
Bekabelingsdiameter
De DesignMax DM8S loudspeaker is uitsluitend ontworpen voor bedrading van 18 AWG (0,8 mm
2
) tot 14 AWG (2,1mm
2
).
Aansluitdiagrammen
Strip zes millimeter van de kabelisolatie voor bevestiging van de kale kabel aan de aansluitingen.
70 V/100 V 8 Ω
Opmerking: De luidspreker is
niet getest voor gebruik met een
rigide geleider. De luidspreker
is alleen geschikt voor gebruik
met een flexibele geleider of
eenkabel.
8Ω
8Ω
8Ω
8Ω
Luidsprekerinstellingen
** NC: No Connection (geen aansluiting;
niet gebruiken)
* Fabrieksinstelling
8
Ω
2
.
5
W
5
W
5
W
1
0
W
1
0
W
2
0
W
2
0
W
4
0
W
4
0
W
8
0
W
8
0
W
N
C
70 V
2,5 W 5 W 10 W 20 W 40 W 80 W*
8 Ω
5 W 10 W 20 W 40 W 80 W NC**
100 V
Transformatorinstelling
Draai om de transformator in te stellen. Gebruik schroevendraaier
met platte kop.
