34 • Italiano DesignMax DM2C-LP • Guida all’installazione
PRO.BOSE.COM
Configurazione
q
e
w

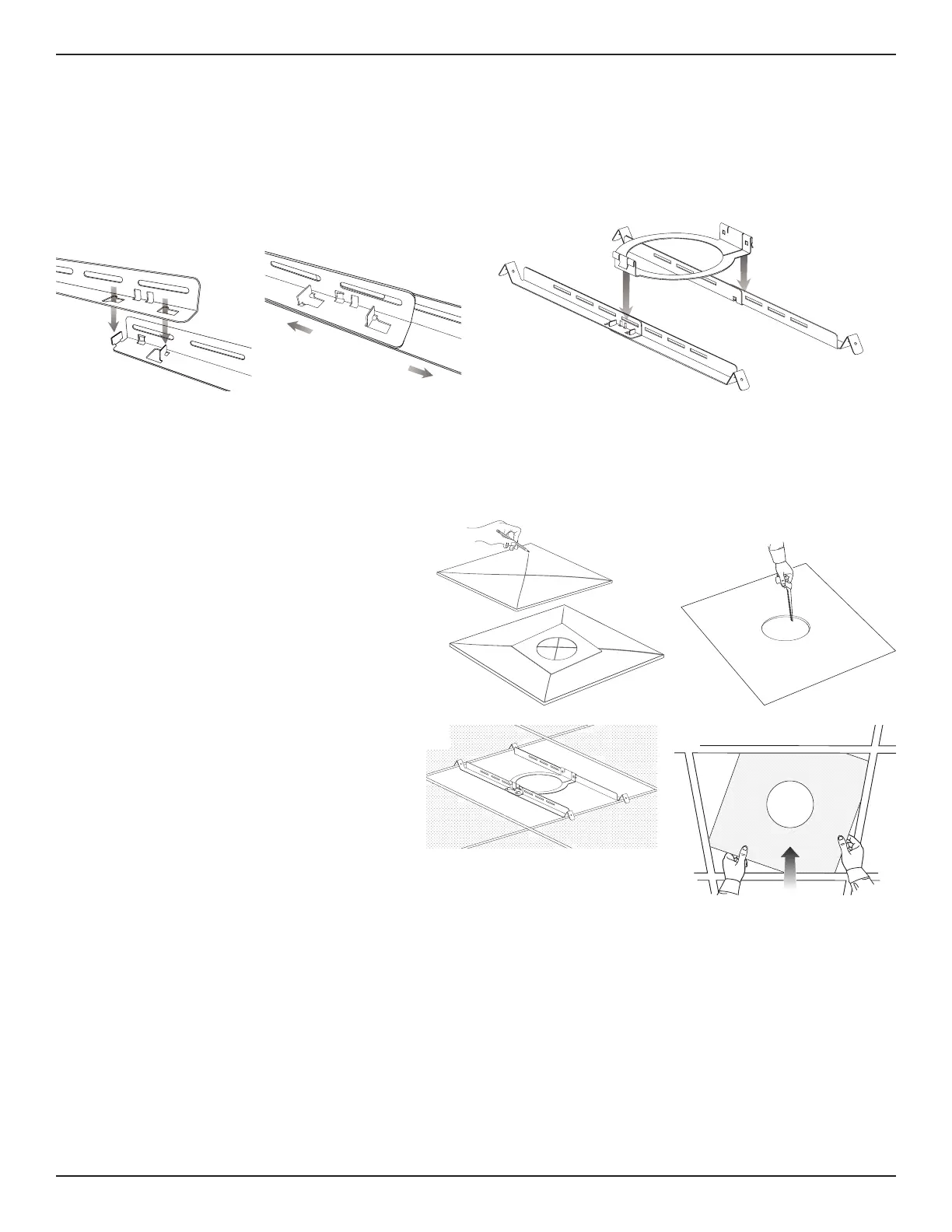

Assemblaggio del tile bridge
Nota: in caso di installazione su controsotto fisso assemblare il tile bridge dopo aver inserito le barre el’anello
nell’apertura del foro (vedere a pag. 35).
1. Allineare le barre ed inserire le linguette nelle scanalature.
2. Tirare le barre in direzione opposta per fissarle l’una all’altra.
3. Allineare le barre in modo che siano parallele l’una all’altra, quindi premere l’anello del tile bridge per fissarlo alle barre.
Taglio del pannello a sotto
1. Rimuovere il pannello ed utilizzare la dima
pertracciare il foro per il diusore sul pannello
stesso. Per centrare la dima rispetto al pannello,
tracciare una X collegando gli angoli in
diagonale e centrare il modello sul punto di
intersezione.
2. Eettuare un foro nel pannello.
q w
Preparazione del pannello a sotto
Installazione del tile bridge
1. Posizionare il tile bridge assemblato lungo la
griglia del sotto. Se necessario, regolare le
barre del tile bridge in modo che poggino sui
montanti della griglia del sotto.
2. Rimontare il pannello sul sotto.
q w
Nota: l’installazione in prossimità di piani di cottura dove il diusore possa essere direttamente esposto a oli alimentari,
come ad esempio in cucine commerciali, può ridurre le prestazioni o la funzionalità del diusore.
