204 | Eesti

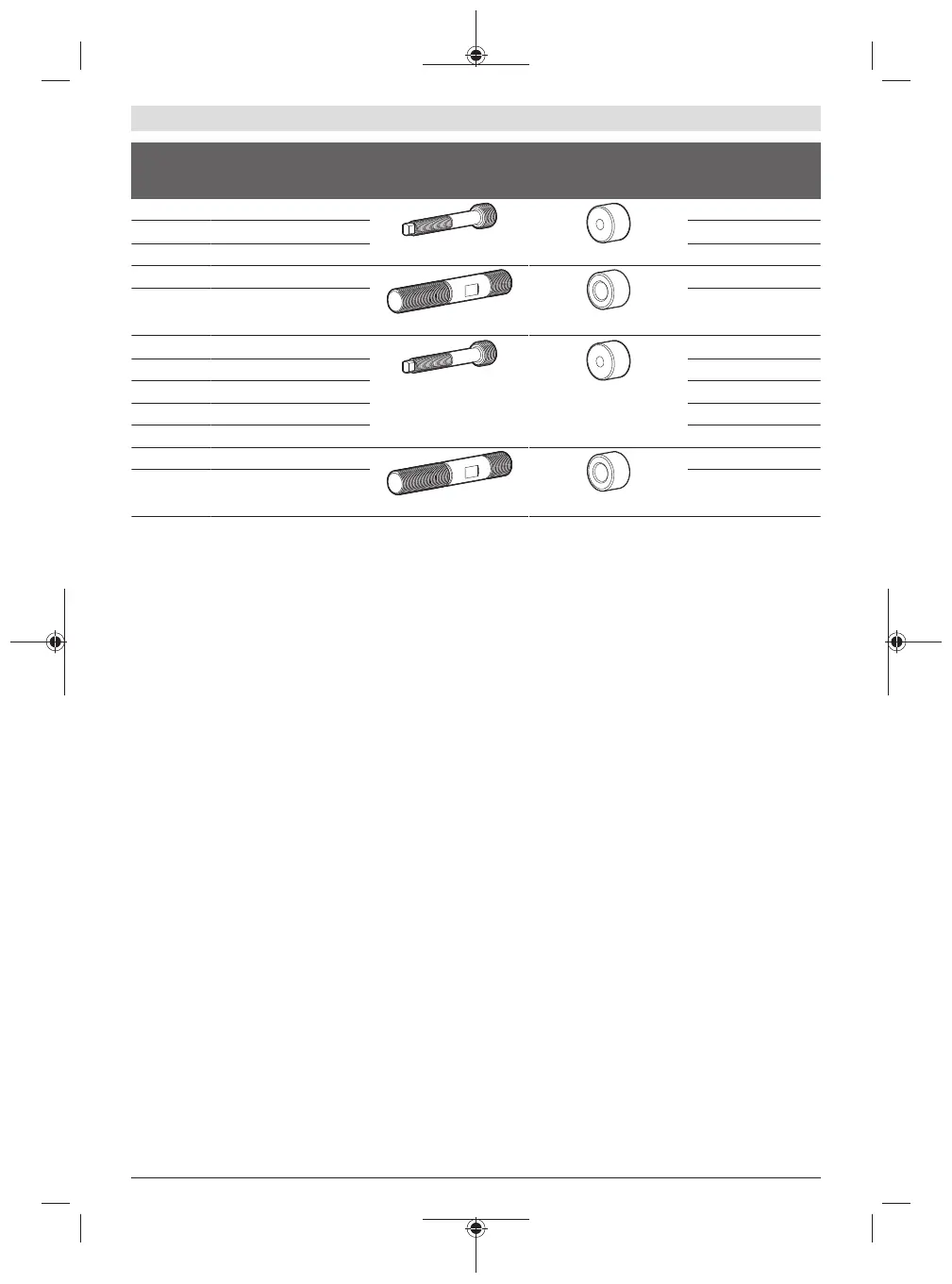

Suurus Tellimisnumber

Matriitsi

komplekt+tempel

Kasutamine

tõmbepoltidega

(tellimisnumber)

Juurdekuuluv vahepuks

(tellimisnumber)

Vahepuks vajalik

M16 2608001157

(1607000FL9)

(1607000FV9)

●

M20 2608001158 ●

M25 2608001159 ●

M32 2608001160

(1607000FM0)

(1607000FM1)

●

M40 2608001161 −

PG9 2608001162

(1607000FL9)

(1607000FV9)

●

PG11 2608001163 ●

PG13 2608001164 ●

PG16 2608001165 ●

PG21 2608001166 ●

PG29 2608001167

(1607000FM0)

(1607000FM1)

−

PG36 2608001168 −

Veenduge, et tõmbepoldid, vahepuks, matriits ja tempel on

puhtad ja tehniliselt laitmatus seisundis.

Määrige tõmbepoldi(10) keere kergelt sisse (määrdetuub:

1615430010). Keerake tõmbepolt(10)

stantsimispeasse(1).

Asetage sobiv vahepuks(11) ja seejärel matriits(12)

tõmbepoldile.

Juhis: väiksemate keermesuuruste korral tuleb (vastavalt

tabelis toodud andmetele) kasutada kindlasti sobivat

vahepuksi(11). Nende kasutamine on aga soovitatav ka

suuremate keermesuuruste korral, kuna vahepuksiga

lüheneb töö teepikkus ja seega stantsimistoiming.

Töö

Stantsimise ettevalmistus ja stantsimistoiming

u Pange aku alles vahetult enne stantsimistoimingu

algust elektrilise tööriista sisse. Kui sisse-/välja-

nuppu(9) vajutatakse nt kogemata stantsimise

ettevalmistuse ajal, tekib vigastusoht.

u Ärge kasutage elektrilist tööriista ilma sisestatud

stantsimistööriistata või ilma matriitsi ja templi

vahelise plekita.

u Elektrilise tööriista ülekuumenemise vältimiseks ärge

kasutage elektrilist tööriista kauem kui 15minutit

järjest.

Stantsimise ettevalmistus:

– Puurige pleki sisse auk, mis on umbes 0,5mm suurem kui

paigaldatud tõmbepoldi läbimõõt(10) (nt

astmikpuuriga).

– Lükake tõmbepolt läbi eelpuuritud augu. Keerake või

kallutage stantsimispead(1) seejuures nii, et

matriits(12) asetseb lapiti plekil.

– Kruvige paigaldatud matriitsiga sobiv tempel(13) nii

kaugele tõmbepoldile, et see oleks kerge survega pleki

vastas.

Stantsimistoiming:

– Pange aku elektrilise tööriista sisse.

– Sisselülitamiseks ja stantsimistoimingu alustamiseks

vajutage sisse-/välja-nuppu(9) ja hoidke seda vajutatult.

Töövalgusti(7) süttib.

– Kui elektriline tööriist on tuvastanud täieliku stantsimise,

liigub tõmbepolt(10) koos templiga(13) tagasi ja

mootor lülitub automaatselt välja. Laske sisse-/välja-

nupp(9) lahti. Töövalgusti kustub u 10s pärast

automaatselt.

Stantsimistoimingu käsitsi lõpetamine:

– Stantsimistoimingu enneaegseks lõpetamiseks laske

sisse-/välja-nupp(9) stantsimistoimingu ajal lahti.

Stantsimistoiming peatub.

– Kui stantsimistoiming peatatakse enneaegselt või

tõmbepolt(10) ei liigu pärast stantsimistoimingu lõppu

automaatselt tagasi, siis vajutage algasendi nuppu(2).

Hoidke algasendi nuppu vajutatult, kuni tõmbepolt on

lähteasendisse tagasi liikunud.

Võtke aku elektrilisest tööriistast välja. Kruvige tempel(13)

tõmbepoldilt maha ja eemaldage matriitsist(12)

stantsimisjäägid.

Kui olekunäit(3) põleb stantsimistoimingu lõpus roheliselt,

siis saavutati maksimaalne surve ja tuvastati täielik

stantsimine. Kui stantsimine polnud edukas, põleb olekunäit

punaselt.
