Hrvatski | 197

Montaža alata za štancanje (vidjetislikeA−B)

Odaberite dijelove koje treba montirati prema veličini

željene rupe za štancanje. Alati za štancanje su predviđeni za

čelični lim do debljine 3mm i za lim od nehrđajućeg čelika do

debljine 2,5mm.

Informacije o preporučenimBosch alatima za štancanje naći

ćete i na internetskoj stranici www.bosch-pt.com ili na

naljepnici u XL‑BOXX-u električnog alata.

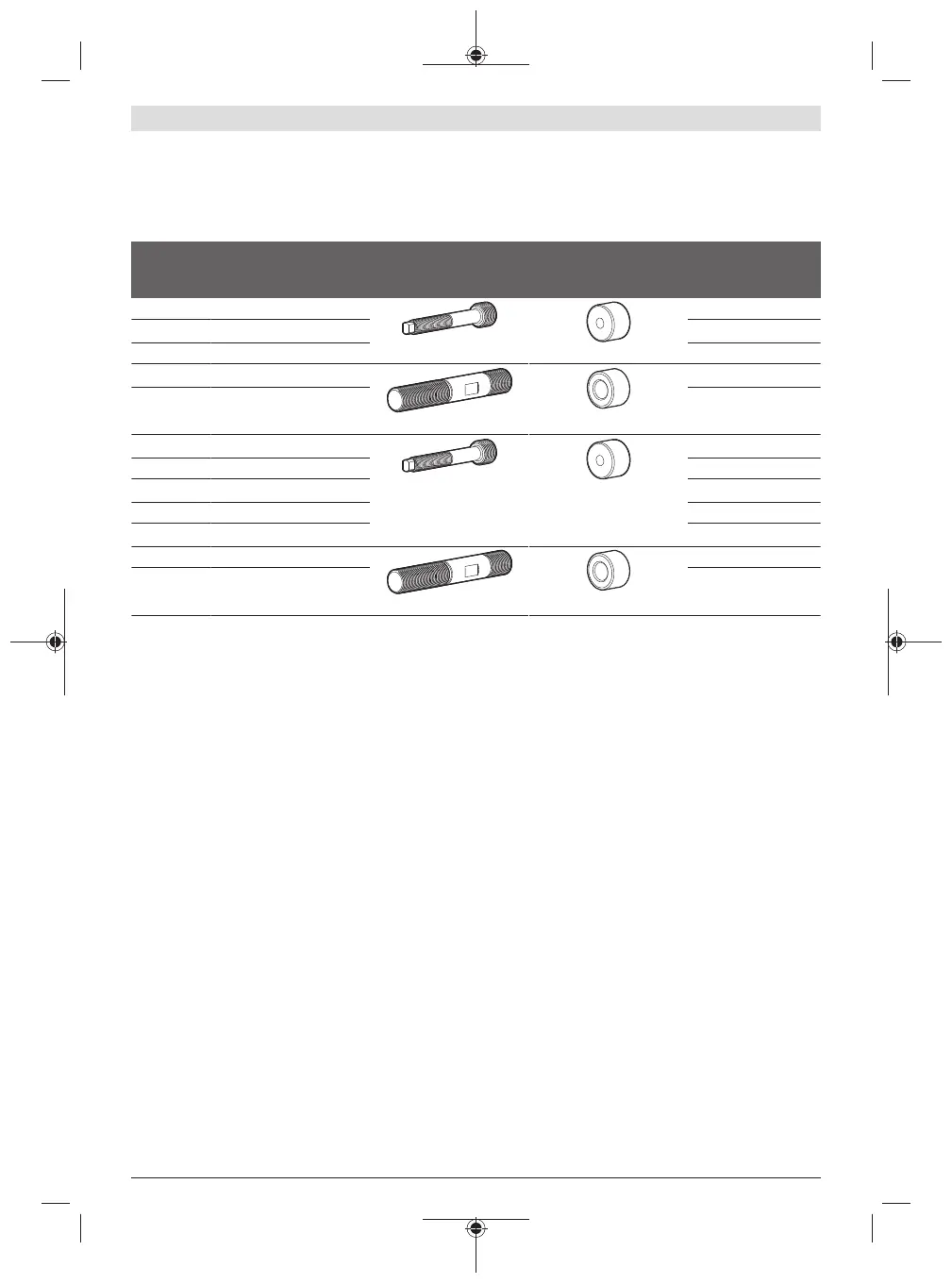

Veličina Kataloški broj

Set matrica+žig

Uporaba s poteznim

svornjakom

(kataloški broj)

Pripadajuća distantna

čahura

(kataloški broj)

Potrebna distantna

čahura

M16 2608001157

(1607000FL9)

(1607000FV9)

●

M20 2608001158 ●

M25 2608001159 ●

M32 2608001160

(1607000FM0)

(1607000FM1)

●

M40 2608001161 –

PG9 2608001162

(1607000FL9)

(1607000FV9)

●

PG11 2608001163 ●

PG13 2608001164 ●

PG16 2608001165 ●

PG21 2608001166 ●

PG29 2608001167

(1607000FM0)

(1607000FM1)

–

PG36 2608001168 –

Provjerite je li potezni svornjak, distantna čahura, matrica i

žig čisti i u tehnički besprijekornom stanju.

Malo podmažite navoj poteznog svornjaka(10) (tuba za

mast: 1615430010). Uvrnite potezni svornjak(10) u

glavu za štancanje(1).

Stavite prikladnu distantnu čahuru(11), a zatim

matricu(12) na potezni svornjak.

Napomena: Prikladna distantna čahura(11) mora se

obavezno upotrebljavati (prema podacima u tablici) u

slučaju manjih veličina navoja. Njihova se uporaba

preporučuje i kod većih veličina navoja jer se zbog distantne

čahure skraćuje radnu udaljenost, a time i postupak

štancanja.

Rad

Priprema za štancanje i postupak štancanja

u Prije početka postupka štancanja stavite aku-bateriju

u električni alat. Ako nehotično pritisnete tipku za

uključivanje/isključivanje(9), npr. tijekom pripreme za

štancanje, postoji opasnost od ozljeda.

u Ne upotrebljavajte električni alat bez umetnutog alata

za štancanje ili bez lima između matrice i žiga.

u Kako biste spriječili pregrijavanje električnog alata,

nemojte upotrebljavati električni alat u neprekidnom

radu dulje od 15min.

Priprema za štancanje:

– Izbušite rupu u limu koja je oko 0,5mm veća od promjera

montiranog poteznog svornjaka(10) (npr. stupnjevitim

svrdlom).

– Utaknite potezni svornjak kroz izbušenu rupu. Okrenite ili

zakrenite glavu za štancanje(1) tako da matrica(12)

ravno naliježe na lim.

– Navrnite žig(13) koji odgovara montiranoj matrici toliko

na potezni svornjak da laganim pritiskom naliježe na lim.

Postupak štancanja:

– Stavite aku-bateriju u električni alat.

– Za uključivanje i početak postupka štancanja pritisnite

tipku za uključivanje/isključivanje(9) i držite pritisnutu.

Radno svjetlo(7) zasvijetli.

– Ako je električni alat prepoznao potpuno štancanje,

potezni svornjak(10) sa žigom(13) pomiče se unatrag i

motor će se isključiti automatski. Otpustite tipku za

uključivanje/isključivanje(9). Radno svjetlo gasi se

automatski nakon otprilike 10s.

Ručni prekid postupka štancanja:

– Za prijevremeni prekid postupka štancanja otpustite tipku

za uključivanje/isključivanje(9) tijekom postupka

štancanja. Postupak štancanja se zaustavlja.

– Ako prijevremeno zaustavite postupak štancanja ili se

potezni svornjak(10) automatski ne pomakne unatrag po

završetku postupka štancanja, onda pritisnite povratnu

tipku(2). Držite pritisnutu povratnu tipku dok se potezni

svornjak ne pomakne unatrag u početni položaj.

Bosch Power Tools 1 609 92A B0Z | (22.11.2024)
