158 | Nederlands

GCL 12V-50-22 CG

5 m

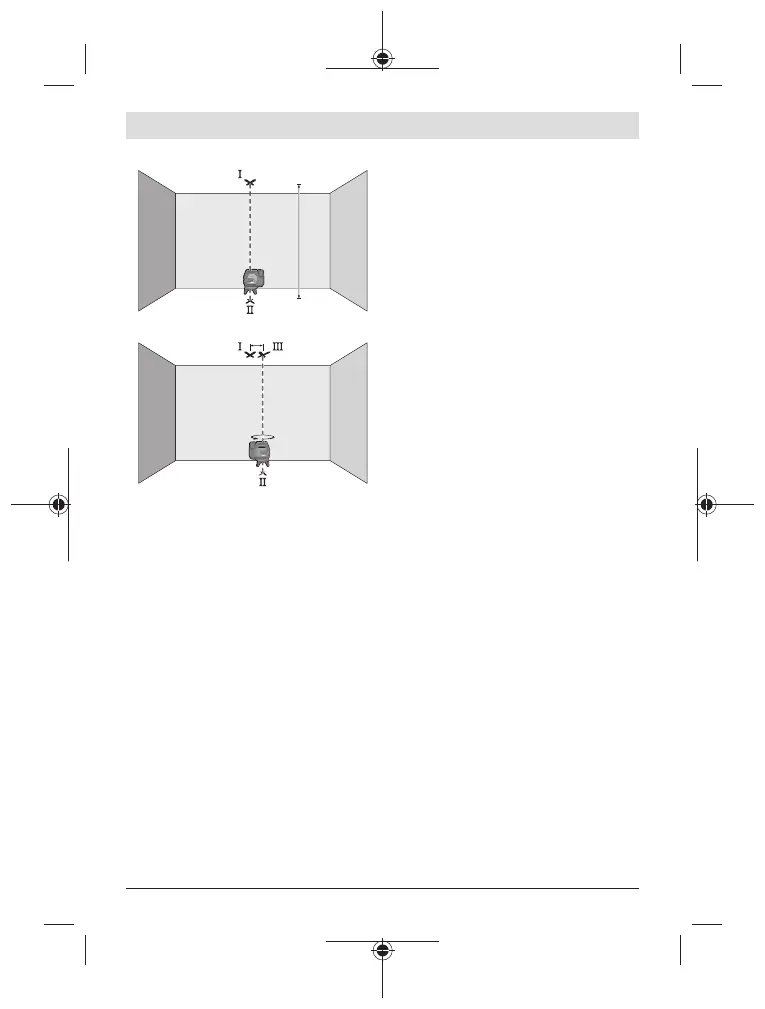

– Markeer het midden van het bovenste la-

serpunt op het plafond (puntⅠ). Markeer

bovendien het midden van het onderste

laserpunt op de grond (puntⅡ).

d

180°

– Draai het meetgereedschap 180°. Plaats

het zodanig dat het midden van het on-

derste laserpunt op het reeds gemar-

keerde puntⅡ ligt. Laat het meetgereed-

schap nivelleren. Markeer het midden

van het bovenste laserpunt (puntⅢ).

– Het verschild van de beide gemarkeerde puntenⅠ enⅢ op het plafond levert de daad-

werkelijke afwijking van het meetgereedschap van de verticale lijn op.

De maximale toegestane afwijking berekent u als volgt:

dubbele afstand tussen vloer en plafond×0,7mm/m.

Voorbeeld: bij een afstand tussen vloer en plafond van 5m mag de maximale afwijking

2×5m×±0,7mm/m=±7mm bedragen. De puntenⅠ en Ⅲ mogen dus maximaal 7mm

uit elkaar liggen.

Aanwijzingen voor werkzaamheden

u Gebruik voor het markeren altijd alleen het midden van het laserpunt of de laser-

lijn. De grootte van het laserpunt of de breedte van de laserlijn veranderen met de af-

stand.

Werken met de draaihouder RM20 (zieafbeeldingenA–D)

Met behulp van de draaihouder(18) kunt u het meetgereedschap 200° rond een cen-

traal, altijd zichtbaar loodpunt draaien. Op deze manier kunnen de laserlijnen worden

uitgelijnd zonder de positie van het meetgereedschap te veranderen.

Met de fijninstelschroef (19) kunt u verticale laserlijnen exact op referentiepunten uitlij-

nen.

1 609 92A 9B1 | (14.08.2024) Bosch Power Tools
