116 | Português

GCL 12V-50-22 CG

5 m

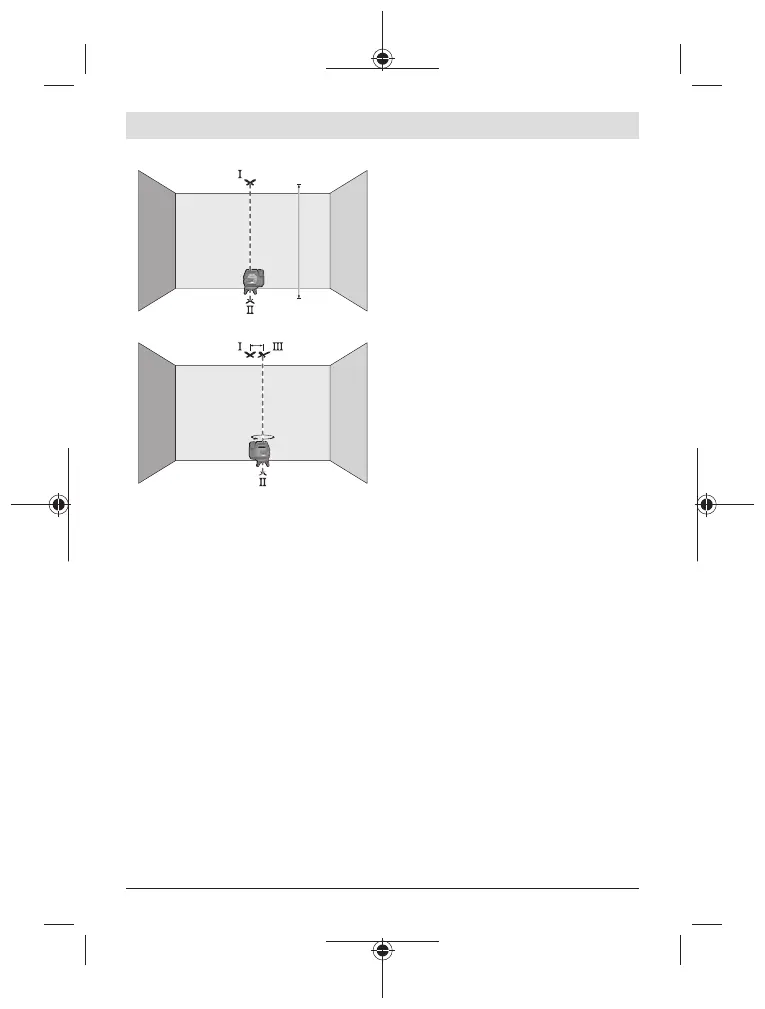

– Marque o centro do ponto laser superior

no teto (ponto Ⅰ). Marque também o

centro do ponto laser inferior no chão

(pontoⅡ).

d

180°

– Rode o instrumento de medição em

180°. Posicione-o de forma a que o

centro do ponto laser inferior se

encontre no pontoⅡ já marcado. Deixe o

instrumento de medição executar a

nivelação. Marque o centro do ponto

laser superior (pontoⅢ).

– Da diferença d dos dois pontos marcados Ⅰ e Ⅲ no teto resulta o desvio real do

instrumento de medição do plano vertical.

O desvio máximo permitido é calculado da seguinte maneira:

distância dupla entre chão e teto ×0,7mm/m.

Exemplo: numa distância entre chão e teto de 5m o desvio máximo pode ser

2×5m×±0,7mm/m=±7mm. Os pontos Ⅰ e Ⅲ podem encontrar-se separados no

máximo 7mm entre si.

Instruções de trabalho

u Use sempre apenas o centro do ponto laser ou da linha laser para marcar. O

tamanho do ponto de laser ou da largura da linha de laser se modificam com a

distância.

Trabalhar com o suporte rotativo RM20 (verfigurasA–D)

Com a ajuda do suporte rotativo(18) pode rodar o instrumento de medição a 200° em

torno de um ponto de prumada central, sempre visível. Dessa forma, é possível alinhar

as linhas laser, sem alterar a posição do instrumento de medição.

Com o parafuso de ajuste preciso(19), pode alinhar as linhas laser verticais de modo

exato com os pontos de referência.

1 609 92A 9B1 | (14.08.2024) Bosch Power Tools
