Instructions de montage fr
43
12.
Vissez la cornière de retenue du capot de chemi-
née.
Préparer l’appareil
▶
En cas de mise en service en évacuation, montez le
clapet anti-retour si nécessaire.
Monter l’appareil
AVERTISSEMENT‒Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent présenter
des arêtes vives.
▶ Portez des gants de protection.
ATTENTION!
Si le clapet en verre est trop largement ouvert et que
les charnières sont trop étirées, cela peut endommager
l'appareil.
▶ Ne poussez pas le clapet en verre vers le haut au-
delà de la butée.
▶ Ne forcez pas sur les charnières.

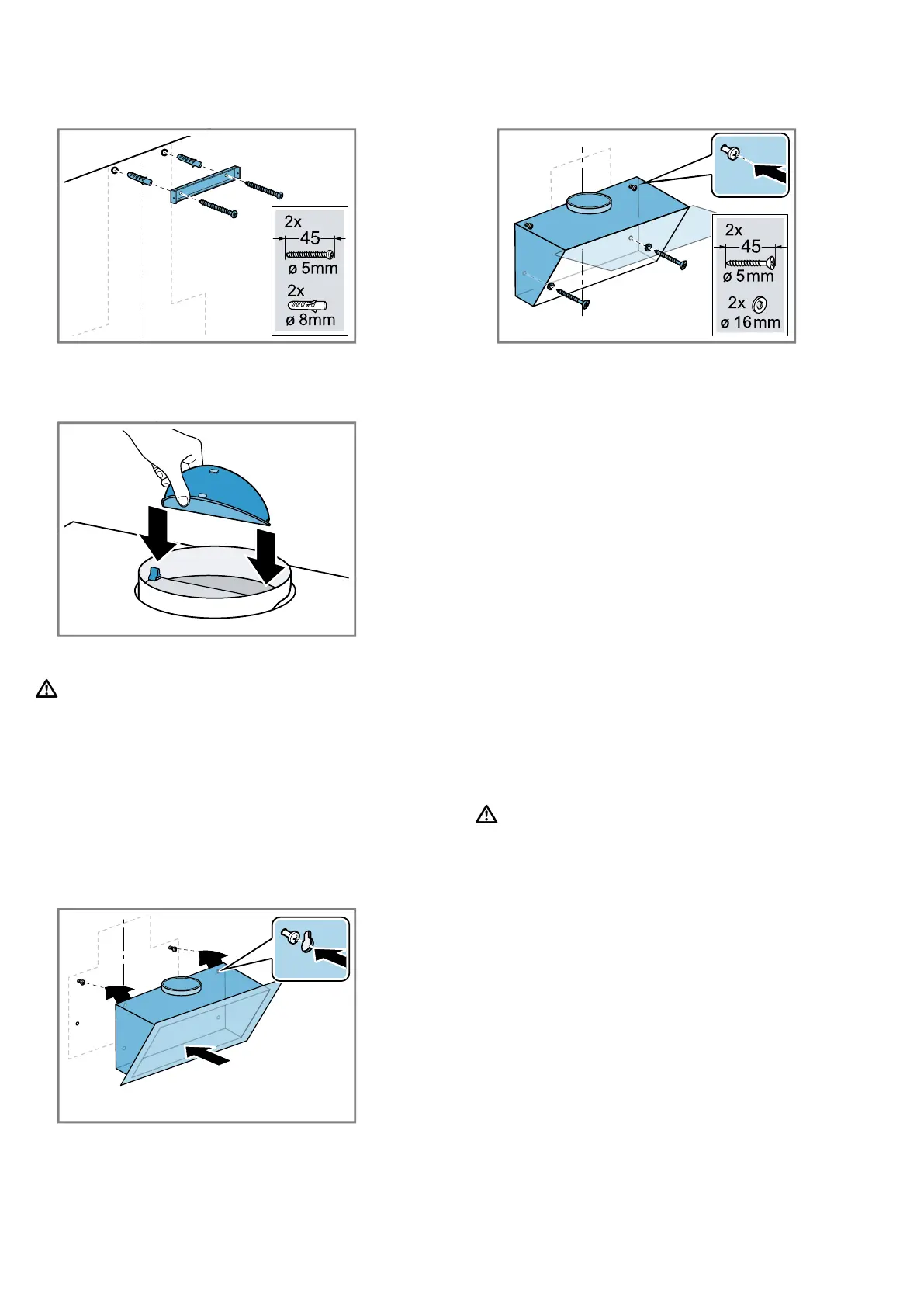

1.
Accrochez l'appareil.
2.
Ouvrez le clapet en verre.
3.
Alignez l'appareil à l'horizontale à l'aide des vis et
vissez-le.
4.
Fixez les 2 vis de sécurité supplémentaires et vis-
sez-les.
5.
Insérez le filtre à graisse.
Ne pliez pas le filtre à graisse afin d'éviter tout en-
dommagement.
6.
Fermez le clapet en verre.
Tuyauterie
Mode recyclage
¡ Si vous utilisez l'appareil en mode recyclage, res-
pectez les consignes des accessoires spéciaux
pour le recyclage d'air.
¡ Nous recommandons d'utiliser un conduit d'évacua-
tion de Ø 150mm.
¡ Si le diamètre du conduit d'évacuation extérieure est
inférieur à 150mm, vous aurez besoin d'une tubu-
lure de réduction vendue séparément.
Remarque:Si vous utilisez un tuyau en aluminium, lis-
sez au préalable la zone de raccordement.
Réaliser le raccordement de l'évacuation de l'air
(conduit d'évacuation de Ø 150mm)
1.
Fixez le tuyau d'évacuation au manchon d'évacua-
tion.
2.
Réalisez la jonction vers l'orifice d'évacuation d'air.
3.
Étanchez les zones de jonction.
Montage du capot de cheminée
AVERTISSEMENT‒Risque de blessure!
Des pièces à l'intérieur de l'appareil peuvent présenter
des arêtes vives.
▶ Portez des gants de protection.
Remarque:En cas de mode recyclage, il faut d'abord
monter le déflecteur d'air avant de monter le cache de
la cheminée. Vous trouverez des informations sur le
montage du déflecteur d'air dans les instructions de
montage de votre accessoire.
