Σελίδα 24
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
1. Προετοιμασία του καλωδίου για σύνδεση:
ΔΙΑΛΕΞΤΕ ΤΟ ΣΩΣΤΟ ΚΑΛΩΔΙΟ
•
Εσωτερικό Καλώδιο Ρεύματος (αν ισχύει):
H05VV-F ή H05V2V2-F
•
Εξωτερικό Καλώδιο Ρεύματος: H07RN-F
•
Καλώδιο Σήματος: H07RN-F
Ελάχιστη διατομή καλωδίων
ρεύματος και σήματος
Άλλες περιοχές
Ονομαστική ένταση
συσκευής (Α)
Ονομαστική διατομή
(mm²)
> 3 και ≤ 6 0,75
> 6 και ≤ 10
1
> 10 και ≤ 16 1,5
> 16 και ≤ 25 2,5
> 25 και ≤ 32
4
> 32 και ≤ 40
6
α. Με ένα απογυμνωτή καλωδίων, αφαιρέστε το
χιτώνιο και από τις δύο άκρες του καλωδίου
αποκαλύπτοντας περίπου 40mm των
εσωτερικών καλωδίων.
β. Αφαιρέστε τη μόνωση από τα καλώδια.
γ. Προσαρμόστε ακροδέκτες σχήματος U στις
άκρες των αγωγών των καλωδίων,
χρησιμοποιώντας πένσα ακροδεκτών.
ΠΡΟΣΟΧΗ ΣΤΟ ΚΑΛΩΔΙΟ ΡΕΥΜΑΤΟΣ
Όταν προσαρμόζετε τους ακροδέκτες στα καλώδια,
φροντίστε να ξεχωρίσετε το καλώδιο ρεύματος (L) από
τα άλλα.
2.
Ξεβιδώστε το καπάκι καλωδίων και αφαιρέστε το.
3.
Ξεβιδώστε το σφιγκτήρα καλωδίων κάτω από τη
βάση ακροδεκτών και γυρίστε τον προς το πλάι.
4.
Ταιριάξτε τα χρώματα/τις πινακίδες των
καλωδίων με τις πινακίδες στη βάση ακροδεκτών
και σφίξτε γερά τους ακροδέκτες σχήματος U
στον αντίστοιχο ακροδέκτη.
5.
Αφού ελέγξετε για να βεβαιωθείτε ότι όλες οι
συνδέσεις είναι σφικτές, γυρίστε τα καλώδια
ανάποδα ώστε να μην μπορεί να ρεύσει νερό της
βροχής στον ακροδέκτη.
6.
Στερεώστε καλά το καλώδιο στη μονάδα με το
σφιγκτήρα. Σφίξτε καλά το σφιγκτήρα καλωδίων.
7.
Μονώστε τα αχρησιμοποίητα καλώδια με
ηλεκτρολογική ταινία PVC. Τακτοποιήστε τα έτσι
ώστε να μην ακουμπούν ηλεκτρικά ή μεταλλικά
μέρη.
8.
Επανατοποθετήστε και βιδώστε το καπάκι
καλωδίων στο πλάι της μονάδας.

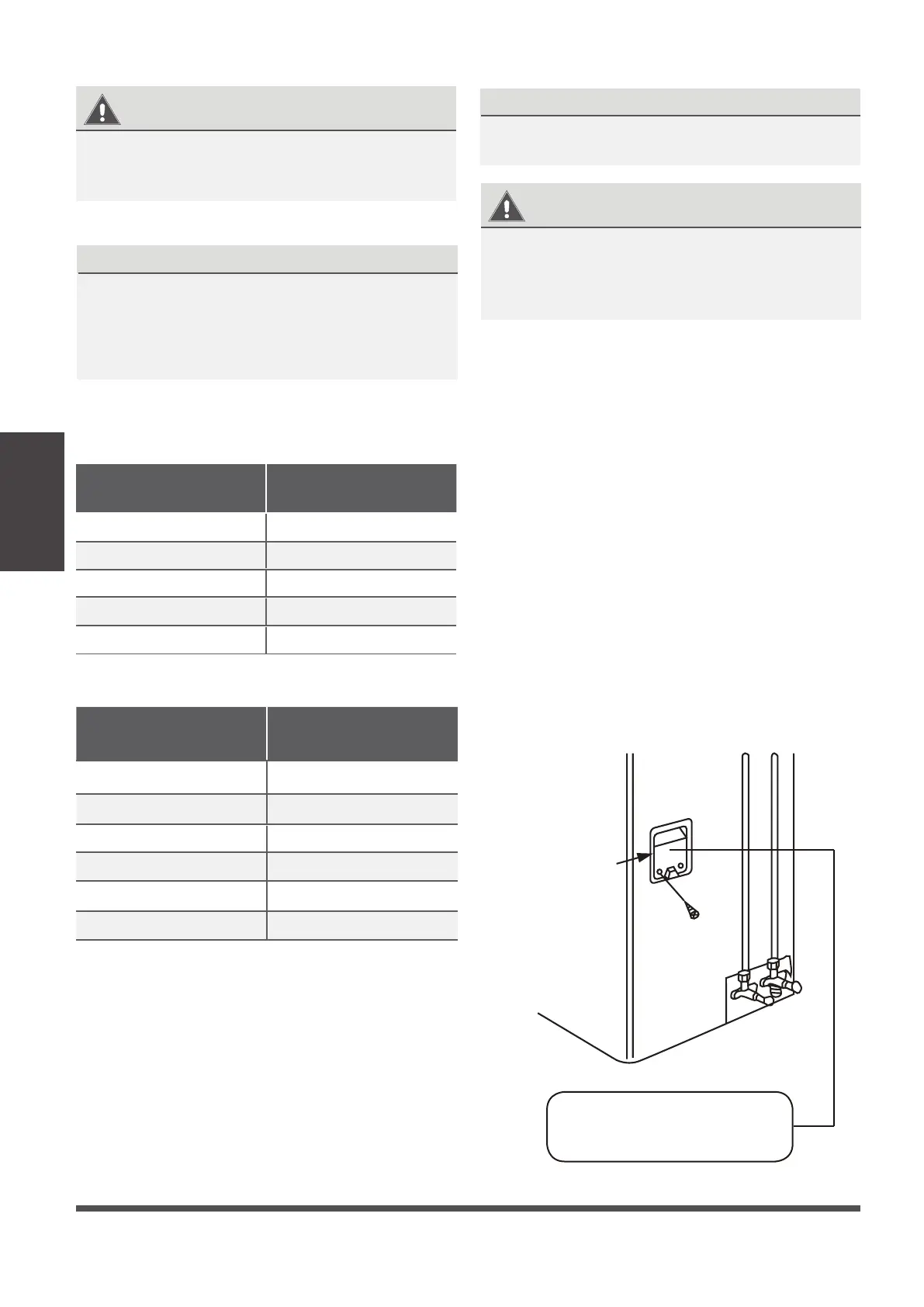

Εγκατάσταση
Εξωτ. Μονάδας
Καπάκι
Το σχεδιάγραμμα καλωδίωσης
βρίσκεται στην εσωτερική όψη
του καπακιού καλωδίων της
εξωτερικής μονάδας.
Σχ. 4.6
ΠΡΙΝ ΑΠΟ ΤΗΝ ΠΡΑΓΜΑΤΟΠΟΙΗΣΗ
ΗΛΕΚΤΡΟΛΟΓΙΚΩΝ ΕΡΓΑΣΙΩΝ Ή ΣΥΝΔΕΣΕΩΝ,
ΚΛΕΙΣΤΕ ΤΟ ΓΕΝΙΚΟ ΔΙΑΚΟΠΤΗ ΠΑΡΟΧΗΣ
ΡΕΥΜΑΤΟΣ.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
ΟΛΕΣ ΟΙ ΚΑΛΩΔΙΩΣΕΙΣ ΘΑ ΠΡΕΠΕΙ ΝΑ
ΑΚΟΛΟΥΘΟΥΝ ΤΟ ΣΧΕΔΙΑΓΡΑΜΜΑ ΚΑΛΩΔΙΩΣΗΣ
ΠΟΥ ΒΡΙΣΚΕΤΑΙ ΣΤΗΝ ΕΣΩΤΕΡΙΚΗ ΟΨΗ ΤΟΥ
ΚΑΠΑΚΙΟΥ ΚΑΛΩΔΙΩΝ ΤΗΣ ΕΣΩΤΕΡΙΚΗΣ
ΜΟΝΑΔΑΣ
Βόρεια Αμερική
Ένταση Συσκευής (Α)
Μέγεθος καλωδίου
(AWG)
10 18
13 16
18 14
25 12
30 10
