Σελίδα 12
2ο Βήμα: Εγκατάσταση βάσης στήριξης στον
τοίχο
Η βάση στήριξης είναι το σημείο όπου θα
εγκαταστήσετε την εσωτερική μονάδα.
1.
Αφαιρέστε τη βίδα που συγκρατεί τη βάση
στήριξης το πίσω μέρος της εσωτερικής
μονάδας.
2.
Ακουμπήστε τη βάση στήριξης στον τοίχο, σε
σημείο που ανταποκρίνεται στα πρότυπα που
αναφέρθηκαν στο βήμα Επιλογής Θέσης
Εγκατάστασης. (Για περισσότερες λεπτομέρειες
αναφορικά με τις διαστάσεις της βάσης στήριξης,
βλ. Διαστάσεις Βάσης Στήριξης.)
3.
Ανοίξτε τρύπες για τις βίδες στερέωσης σε
σημεία που:
•
είναι αρκετά γερά για να αντέξουν το βάρος
της μονάδας
•
αντιστοιχούν σε οπές επάνω στη βάση
στήριξης.
4.
Στερεώστε τη βάση στήριξης στον τοίχο
χρησιμοποιώντας τις βίδες που περιλαμβάνονται
στη συσκευασία.
5.
Προσέξτε η βάση να είναι επίπεδη προς τον
τοίχο.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΟΙΧΟΥΣ ΑΠΟ
ΣΚΥΡΟΔΕΜΑ Ή ΤΟΥΒΛΟ:
Εάν ο τοίχος είναι από τούβλο, σκυρόδεμα ή
παρεμφερές υλικό, ανοίξτε τρύπες διαμέτρου
5mm στον τοίχο και περάστε τα βύσματα για
τις βίδες στερέωσης. Στερεώστε τη βάση
στήριξης στον τοίχο βιδώνοντας τις βίδες
στα βύσματα.
3ο Βήμα: Διάνοιξη τρύπας για διευθέτηση των
σωληνώσεων σύνδεσης
Θα χρειαστεί να ανοίξετε μία τρύπα στον τοίχο για τις
σωληνώσεις ψυκτικού, το σωλήνα αποστράγγισης και
το καλώδιο σήματος που συνδέει την εξωτερική με
την εσωτερική μονάδα.
ΠΡΟΣΟΧΗ
Όταν ανοίγετε τρύπες σε τοίχο,
φροντίστε να αποφεύγετε καλώδια,
υδραυλικούς σωλήνες και άλλα
ευαίσθητα μέρη.
Εγκατάσταση
Εσωτ. Μονάδας

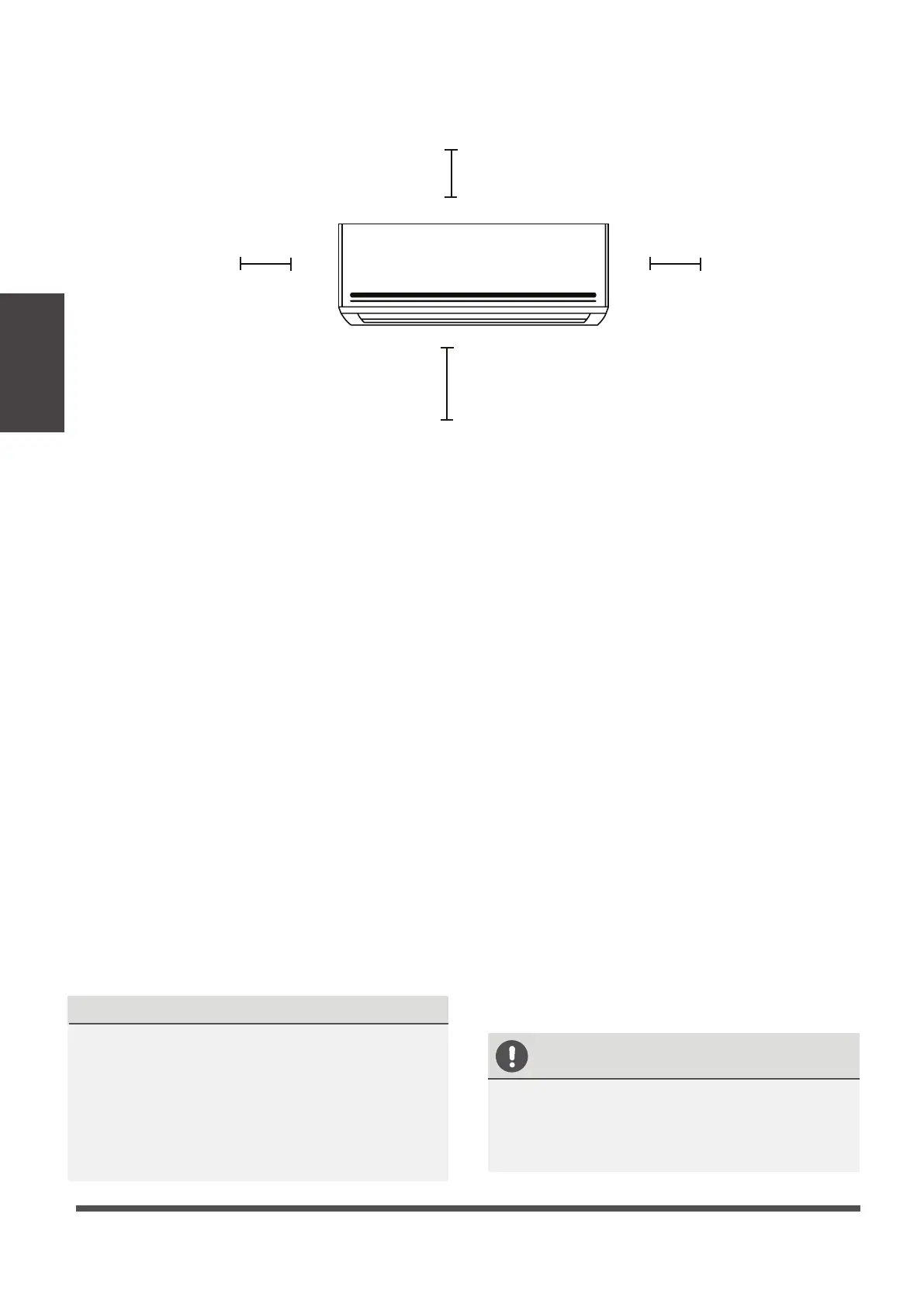

Σχ. 3.1-b
τουλάχιστον
12cm (4,75in)
τουλάχιστον 2,3m (90,55in)
τουλάχιστον
12cm (4,75in)
Ανατρέξτε στο ακόλουθο διάγραμμα για τις αποστάσεις που θα πρέπει να τηρηθούν από
τοίχους και το ταβάνι:
τουλάχιστον 15cm (5,9in)
1. Καθορίστε τη θέση στον τοίχο με βάση τη θέση
της βάσης στήριξης. Ανατρέξτε στις Διαστάσεις
Βάσης Στήριξης στην επόμενη σελίδα για να
καθορίσετε τη βέλτιστη θέση. Η τρύπα στον τοίχο
θα πρέπει να έχει διάμετρο τουλάχιστον 65mm και
να έχει επίσης μικρή κλίση προς τα κάτω για
διευκόλυνση της αποστράγγισης.
2. Ανοίξτε την τρύπα στον τοίχο χρησιμοποιώντας
τρυπάνι 65mm ή 90mm (ανάλογα με το μοντέλο).
Βεβαιωθείτε ότι η τρύπα που ανοίγετε έχει μικρή
κλίση προς τα κάτω, κατά τρόπο ώστε η εξωτερική
πλευρά της τρύπας να είναι περίπου 5mm - 7mm
χαμηλότερα από την εσωτερική πλευρά. Έτσι
εξασφαλίζεται σωστή αποστράγγιση του νερού.
(Βλ. Σχ. 3.2)
3. Τοποθετήστε το προστατευτικό παρέμβυσμα στην
τρύπα. Αυτό προστατεύει τις άκρες της τρύπας και
θα συμβάλλει στη στεγανοποίηση κατά την
ολοκλήρωση της εγκατάστασης.
