Σελίδα 26
ΠΡΟΣΕΞΤΕ ΝΑ ΜΗΝ ΠΑΡΑΜΟΡΦΩΘΕΙ
Ο ΣΩΛΗΝΑΣ ΚΑΤΑ ΤΗΝ ΚΟΠΗ
Να είστε ιδιαίτερα προσεκτικοί να μην
προκαλέσετε ζημιά ή βαθουλώματα και να μην
παραμορφώσετε το σωλήνα κατά την κοπή. Κάτι
τέτοιο θα μειώσει δραματικά την αποδοτικότητα
θέρμανσης της μονάδας.

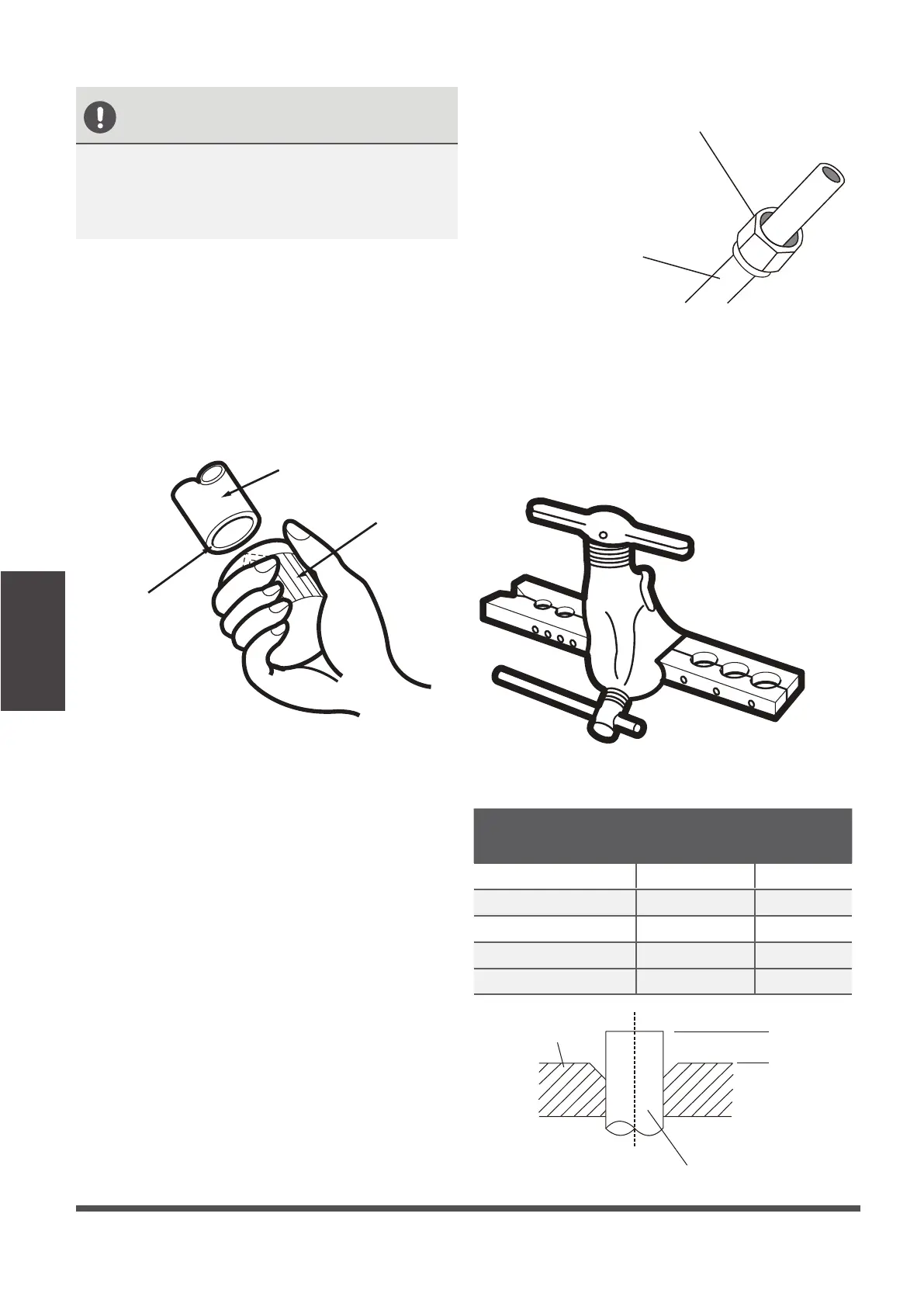

2ο Βήμα: Απομάκρυνση γρεζιών
Τα γρέζια επηρεάζουν την αεροστεγή σφράγιση της
σύνδεσης των σωληνώσεων. Πρέπει να
απομακρύνονται πλήρως.
1.
Κρατήστε το σωλήνα με κλίση προς τα κάτω ώστε
να μην πέσουν γρέζια μέσα σε αυτόν.
2.
Με ένα αλεζουάρ ή άλλο εργαλείο, καθαρίστε όλα
τα γρέζια από την τομή του σωλήνα.
Σωλήνας
Αλεζουάρ
Προς τα κάτω
3ο Βήμα: Διαμόρφωση άκρων σωλήνα
Για την επίτευξη αεροστεγούς σύνδεσης, πρέπει
να γίνει διαμόρφωση των άκρων των σωλήνων.
1.
Αφού απομακρύνετε τα γρέζια, σφραγίστε τις
άκρες των σωλήνων με μονωτική ταινία ώστε να
μην μπουν ξένα υλικά μέσα.
2.
Καλύψτε το σωλήνα με μονωτικό υλικό.
3.
Περάστε παξιμάδια φλάντζας και στα δύο άκρα
του σωλήνα. Βεβαιωθείτε ότι βλέπουν προς τη
σωστή κατεύθυνση, γιατί αφού διαμορφωθούν
τα άκρα του σωλήνα δεν θα μπορείτε να τα
βιδώσετε ούτε να τους αλλάξετε κατεύθυνση.
Βλ. Σχ. 5.3.
Παξιμάδι φλάντζας
Χαλκοσωλήνας
4.
Όταν είστε έτοιμοι να διαμορφώσετε τα άκρα των
σωλήνων, αφαιρέστε τη μονωτική ταινία.
5.
Στερεώστε καλά το σωλήνα σε μία μήτρα
διαμόρφωσης.
Η άκρη του σωλήνα πρέπει να προεξέχει πέρα
από την άκρη της μήτρας διαμόρφωσης σύμφωνα
με τις διαστάσεις του παρακάτω πίνακα.
Σχ. 5.2
Σχ. 5.3
Σχ. 5.4
Σύνδεση
Σωλήνωσης
Ψυκτικού Υγρού
ΕΞΟΧΗ ΣΩΛΗΝΑ ΕΞΩ ΑΠΟ ΤΗ ΜΗΤΡΑ
ΔΙΑΜΟΡΦΩΣΗΣ
Εξωτερική Διάμετρος
του Σωλήνα (mm)
A (mm)
Ελάχ. Μέγ.
Ø 6,35 (Ø 0,25”)
0,7 (0,0275”) 1,3 (0,05”)
Ø 9,52 (Ø 0,375”)
1,0 (0,04”) 1,6 (0,063”)
Ø 12,7 (Ø 0,5”) 1,0 (0,04”) 1,8 (0,07”)
Ø 16 (Ø 0,63”)
Ø 19 (Ø 0,75”)
2,0 (0,078”) 2,2 (0,086”)
2,0 (0,078”) 2,4 (0,094”)
Μήτρα διαμόρφωσης
Σωλήνας
A
Σχ. 5.5
