Σελίδα 22
Αν εγκαταστήσετε τη μονάδα στο δάπεδο ή σε
βάση από σκυρόδεμα, κάντε τις εξής ενέργειες:
1. Σημαδέψτε τις θέσεις για τέσσερα εκτονούμενα
μεταλλικά βύσματα, με βάση τις διαστάσεις του
πίνακα Διαστάσεων Τοποθέτησης Μονάδας.
2. Ανοίξτε τις τρύπες για τα βύσματα.
3. Απομακρύνετε τη σκόνη σκυροδέματος από τις
τρύπες.
4. Βάλτε ένα παξιμάδι στο σπείρωμα κάθε
εκτονούμενου μεταλλικού βύσματος.
5. Χτυπήστε τα μεταλλικά βύσματα μέσα στις τρύπες
που ανοίξατε με σφυρί.
6. Βγάλτε τα παξιμάδια και τοποθετήστε την
εξωτερική μονάδα πάνω στα βύσματα.
7. Βάλτε από μία ροδέλα στο σπείρωμα κάθε
βύσματος και βιδώστε ξανά τα παξιμάδια.
8. Σφίξτε γερά με ένα κλειδί.
ΠΡΟΕΙΔΟΠΟΙΗΣΗ
3ο Βήμα: Στερέωση εξωτερικής
μονάδας
Η εξωτερική μονάδα μπορεί να
στερεωθεί είτε στο δάπεδο είτε σε τοίχο
με ειδικές βάσεις.

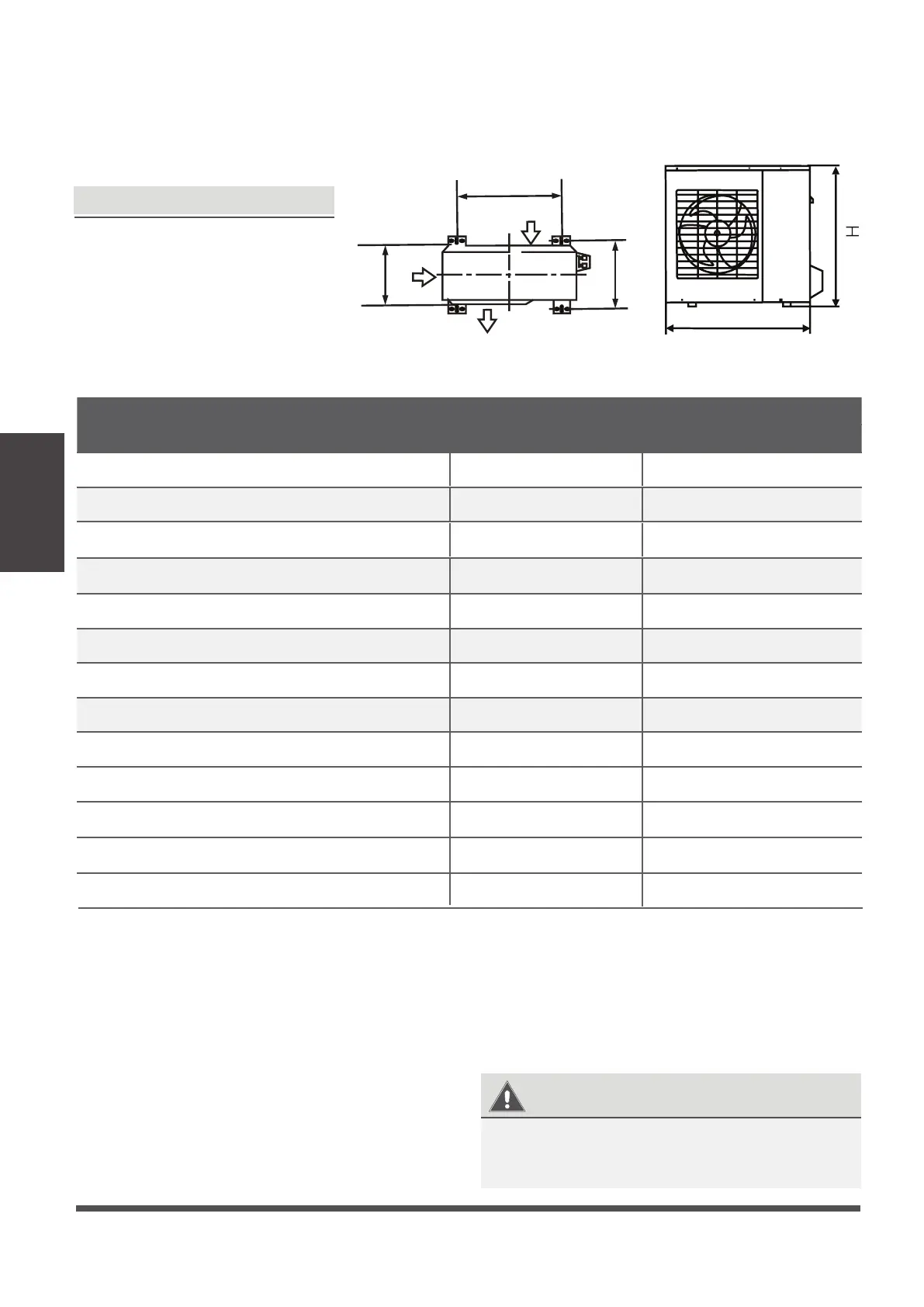

ΔΙΑΣΤΑΣΕΙΣ ΤΟΠΟΘΕΤΗΣΗΣ ΜΟΝΑΔΑΣ
Ακολουθεί κατάλογος με τα μεγέθη
διαφόρων εξωτερικών μονάδων και
τις αποστάσεις ανάμεσα στα πόδια
έδρασής τους.
Προετοιμάστε τη βάση τοποθέτησης
της μονάδας σύμφωνα με τις
παρακάτω διαστάσεις:
A
W
B
D
Air inlet
Air outlet
Air inlet
A
W
B
D
Είσοδος αέρα
Έξοδος αέρα
Είσοδος αέρα
Σχ. 4.5
Εγκατάσταση
Εξωτ. Μονάδας
ΟΤΑΝ ΑΝΟΙΓΕΤΕ ΤΡΥΠΕΣ ΣΕ
ΣΚΥΡΟΔΕΜΑ ΠΡΕΠΕΙ ΠΑΝΤΑ ΝΑ
ΦΟΡΑΤΕ ΠΡΟΣΤΑΤΕΥΤΙΚΑ ΓΥΑΛΙΑ
Διαστάσεις Εξωτερικής Μονάδας (mm)
Π x Υ x Β
Διαστάσεις Τοποθέτησης
Απόσταση A (mm) Απόσταση B (mm)
681x434x285 (26,8”x17”x11,2”) 460 (18,10”) 292 (11,49”)
700x550x270 (27,5”x21,6”x10,62”) 450 (17,7”) 260 (10,24”)
780x540x250 (30,7”x21.25”x9.85”) 549 (21,6”) 276 (10,85”)
845x700x320 (33.25”x27,5”x12,6”)
560 (22”)
335 (13,2”)
810x558x310 (31.9”x22”x12,2”) 549 (21,6”) 325 (12,8”)
900x860x315 (35,4”x33,85”x12,4”) 590 (23,2”)
333 (13,1”)
945x810x395 (37,2”x31,9”x15,55”) 640 (25,2”)
405 (15,95”)
946x810x420 (37,21”x31,9”x16,53”)
673 (26,5”) 403 (15,87”)
946x810x410 (37,21”x31,9”x16,14”)
673 (26,5”) 403 (15,87”)
845x702x363 (33,25”x27,63”x14,29”)
540 (21,26”)
350 (13,8”)
700x550x275 (27,5”x21,6”x10,82”) 450 (17,7”) 260 (10,24”)
770x555x300 (30,3”x21,85”x11,81”) 487 (19,2”) 298 (11,73”)
800x554x333 (31,5”x21,8”x13,1”) 514 (20,24”) 340 (13,39”)
