Σελίδα 14
Εγκατάσταση
Εσωτ. Μονάδας
ΠΡΟΣΟΧΗ
Πρέπει να είστε πολύ προσεκτικοί να μην προκαλέστε ζημιά και να μην χτυπήσετε τη σωλήνωση
κατά την κάμψη της για να διευθετηθεί από την εσωτερική μονάδα. Τυχόν χτυπήματα στη
σωλήνωση θα επηρεάσουν την απόδοση της μονάδας.
4ο Βήμα: Προετοιμασία σωληνώσεων ψυκτικού
Οι σωληνώσεις ψυκτικού βρίσκονται μέσα σε ένα
μονωτικό περίβλημα στο πίσω μέρος της
εσωτερικής μονάδας. Πριν περάσετε τη σωλήνωση
μέσα από τον τοίχο, πρέπει να κάνετε τη σχετική
προετοιμασία. Ανατρέξτε στην ενότητα Σύνδεση
Σωλήνωσης Ψυκτικού του εγχειριδίου αυτού για
περισσότερες λεπτομέρειες αναφορικά με τη
διαμόρφωση των άκρων σωλήνων και για την
απαιτούμενη ροπή διαμόρφωσης, την τεχνική, κ.λπ.
1.
Με βάση τη θέση της τρύπας στον τοίχο ως προς
την βάση στήριξης, επιλέξτε την πλευρά από την
οποία η σωλήνωση θα βγαίνει από τη μονάδα.
2.
Αν η τρύπα στον τοίχο βρίσκεται πίσω από τη
μονάδα, αφήστε το πλευρικό κάλυμμα στη θέση
του. Αν η τρύπα στον τοίχο είναι δίπλα από την
εσωτερική μονάδα, αφαιρέστε το πλαστικό
πλευρικό κάλυμμα από την αντίστοιχη πλευρά
της εσωτερικής μονάδας. (Βλ. Σχ. 3.3) Έτσι θα
δημιουργηθεί μία οπή από την οποία η
σωλήνωση θα βγει από τη μονάδα. Αν δεν
καταφέρετε να βγάλετε το πλαστικό κάλυμμα με
το χέρι, χρησιμοποιήστε ένα μυτοτσίμπιδο.
3.
Με ένα ψαλίδι, κόψτε όσο μονωτικό περίβλημα
χρειάζεται για να αποκαλύψετε περίπου 15cm
σωλήνωσης ψυκτικού. Αυτό γίνεται για δύο
λόγους:
•
Για να διευκολυνθεί η διαδικασία Σύνδεσης
Σωληνώσεων Ψυκτικού
•
Για να διευκολυνθεί η διενέργεια Ελέγχων
Διαρροής Αερίου και για να μπορέσετε να
ελέγξετε αν υπάρχουν χτυπήματα.
4. Αν υπάρχει ήδη εγκατεστημένη σωλήνωση μέσα
στον τοίχο, προχωρήστε κατ' ευθείαν στο βήμα
Σύνδεσης του Σωλήνα Αποστράγγισης. Αν δεν
υπάρχει ενσωματωμένη σωλήνωση, συνδέστε τη
σωλήνωση ψυκτικού της εσωτερικής μονάδας με
τη σωλήνωση σύνδεσης που θα συνδέσει την
εσωτερική με την εξωτερική μονάδα.
Ανατρέξτε στην ενότητα Σύνδεση Σωλήνωσης
Ψυκτικού του εγχειριδίου αυτού για περισσότερες
λεπτομέρειες.
5. Με βάση τη θέση της τρύπας στον τοίχο ως προς
την βάση στήριξης, καθορίστε την απαραίτητη
γωνία διευθέτησης της σωλήνωσης.
6. Κρατήστε γερά τη σωλήνωση στη βάση της
καμπής.
7. Πολύ σιγά, και ασκώντας ίση πίεση, κάμψτε τη
σωλήνωση προς την τρύπα. Προσέξτε να μην
προκαλέσετε ζημιά και να μην χτυπήσετε τη
σωλήνωση κατά τη διαδικασία αυτή.
ΣΗΜΕΙΩΣΗ ΓΙΑ ΤΗ ΓΩΝΙΑ ΤΗΣ ΣΩΛΗΝΩΣΗΣ
Η έξοδος της σωλήνωσης ψυκτικού από την εσωτερική
μονάδα μπορεί να γίνει από τέσσερις διαφορετικές
γωνίες:
•
Αριστερά
•
Πίσω αριστερά
•
Δεξιά
•
Πίσω δεξιά
Ανατρέξτε στο Σχ. 3.4 για λεπτομέρειες.

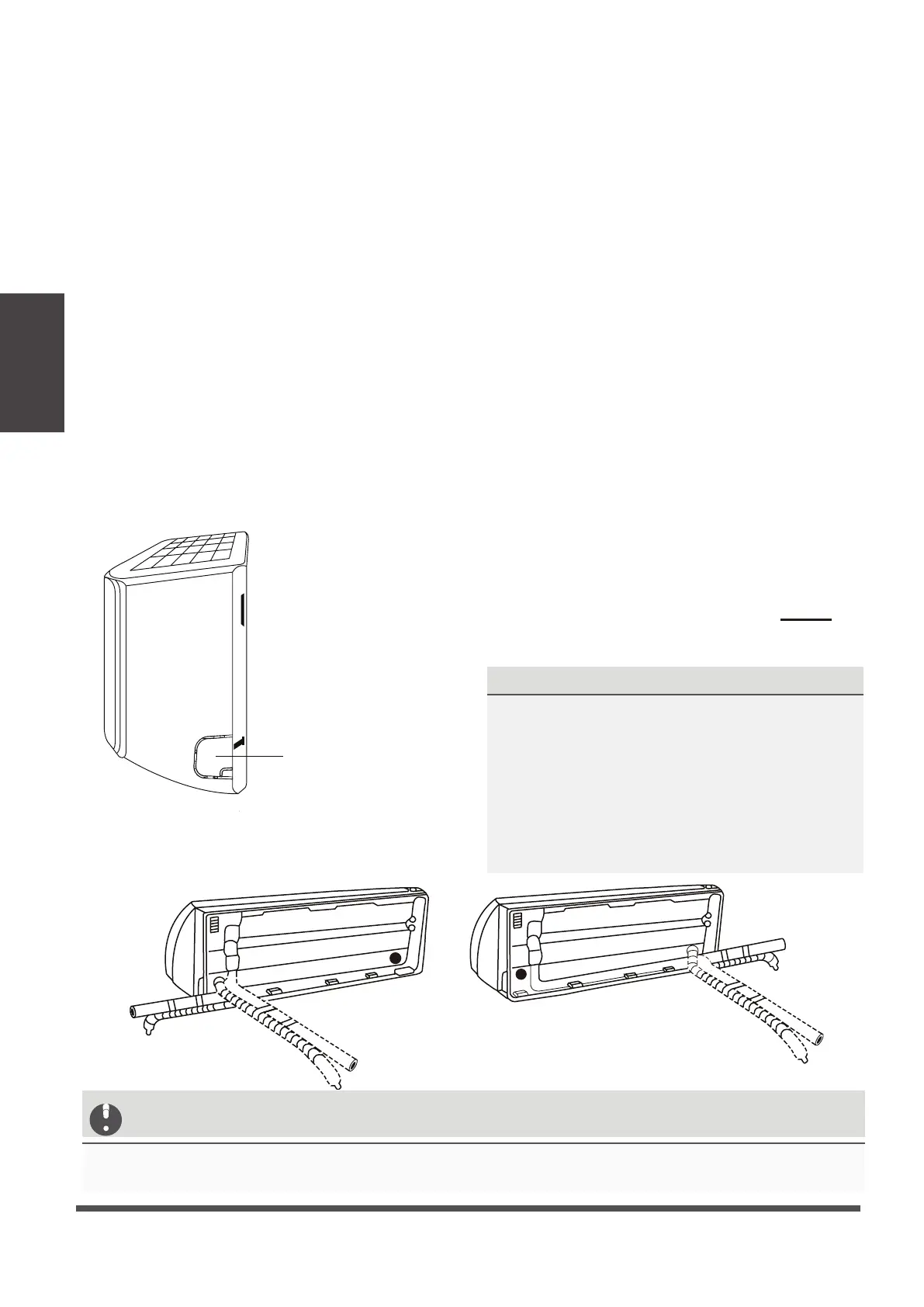

Σχ. 3.3
Σχ. 3.4
Πλευρικό κάλυμμα
