121
VOETSTEUNENSET
met freesdelen-pakket
SU

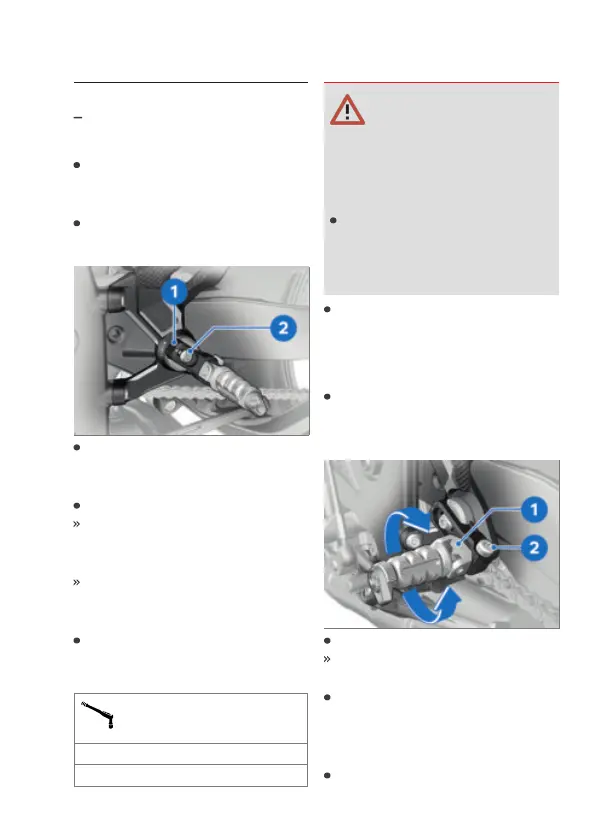

Rotor instellen
Het instellen van de rotor ge-
beurt rechts en links op de-
zelfde manier.
De rotor moet rechts en links
gelijk komen te staan.
Via de rotor 1 kan de voetaf-
stand en de stand van de voet
worden ingesteld.
De bout 2 losmaken.
De hoek van de rotor 1 kan
om de draaias in 3 posities
worden ingesteld.
De rotor 1 kan om de draaias
in 3 posities worden verscho-
ven.
Rotor 1 in de gewenste stand
inbouwen en schroef 2 aan-
trekken.
Rotor aan grondplaat
M8 x 35
28 Nm
WAARSCHUWING
Verkeerd ingestelde voet-
steun door verstellen van de
rotor.
Kans op ongevallen
Als de rotor wordt versteld,
moet de instelling van de
voetsteun daaraan worden
aangepast.
De voetsteun mag alleen om-
hoog en iets naar achteren
klappen.
Voetsteunscharnier instellen
Het instellen van de voet-
steunscharnier gebeurt rechts
en links op dezelfde manier.
De bout 2 losmaken.
Voetsteunscharnier 1 kan
worden gedraaid.
Voetsteunscharnier 1 zo uit-
lijnen dat de voetsteun om-
hoog en iets naar achteren
kan klappen.
Bout 2 aantrekken.
