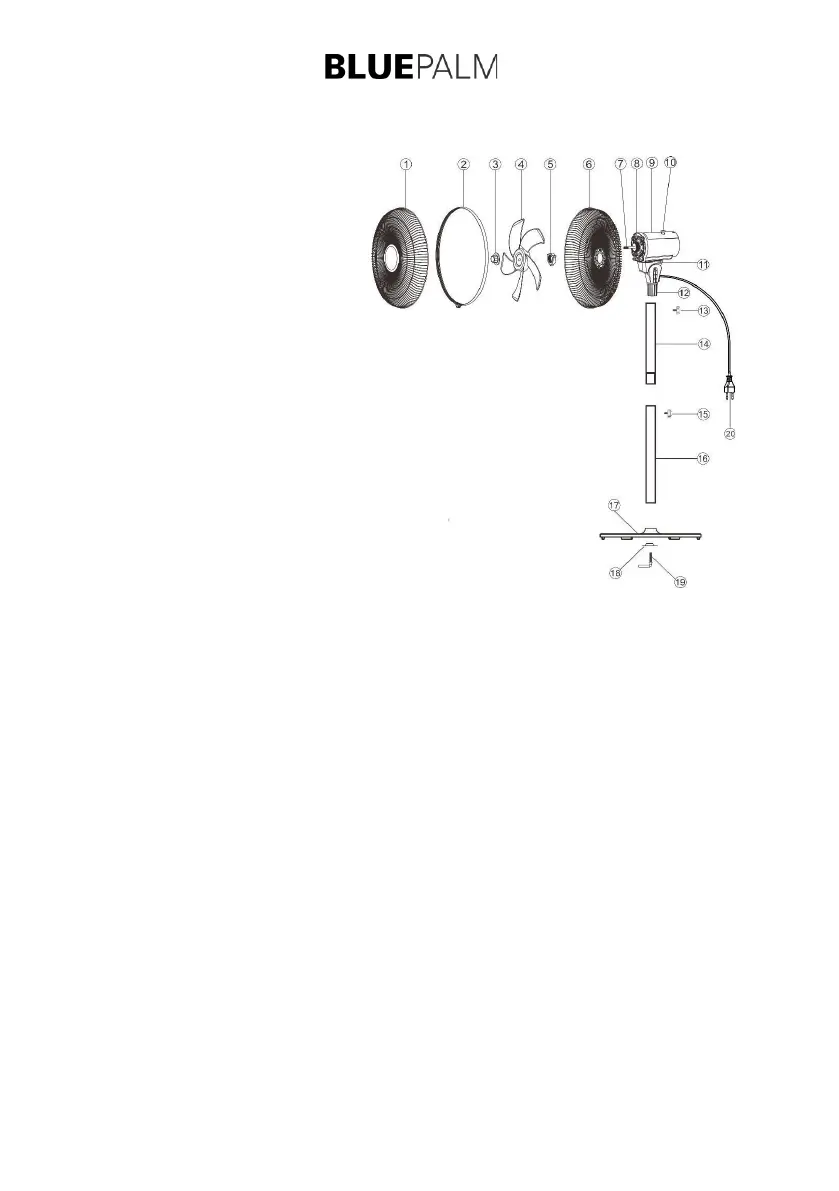

ÜBERSICHT DER LÜFTER
1. Vorderes Schutzgitter
2. Schutzgitterring
3. Befestigungsring
4. Ventilatorflügel
5. Gewindemutter
6. Hinteres Schutzgitter
7. Motorwelle
8. Frontmotorabdeckung
9. Motorabdeckung
10. Oszillationstaste
11. Motorhalter
12. Anschlusshalterung
13. Fixierschraube
14. Standrohr-Verlängerung
15. Fixierschraube
16. Standrohr
17. Standfuß
18. Dichtungsring
19. Befestigungsschraube
20. Stromkabel
MONTAGE DES LÜFTERS
1. Nehmen Sie alle Geräteteile aus der Verpackung und entfernen Sie alle
Verpackungsmaterialien.
2. Setzen Sie das Standrohr (16) in den Standfuß (17) ein und ziehen Sie ihn mit dem
Dichtungsring (18) und der Befestigungsschraube (19) fest.
3. Verbinden Sie die Standrohr-Verlängerung (14) mit dem Standrohr (16) und ziehen Sie
ihn mit der Fixierschraube (15) fest
4. Motorhalter mit Standrohr-Verlängerung (14) verbinden und mit Fixierschraube (13)
festziehen.
5. Nehmen Sie das hintere Schutzgitter (6), setzen Sie ihn auf die Motorwelle (7) und
fixieren Sie ihn mit der Gewindemutter (5).
6. Nehmen Sie die Ventilatorflügel (4), stecken Sie sie in die Motorwelle (7) und fixieren
Sie sie mit dem Befestigungsring (3).
7. Nehmen Sie das vordere Schutzgitter (1), setzen Sie ihn passend zum hinteren
Schutzgitter (6) ein und fixieren diese mit dem Schutzgitterring (2).
