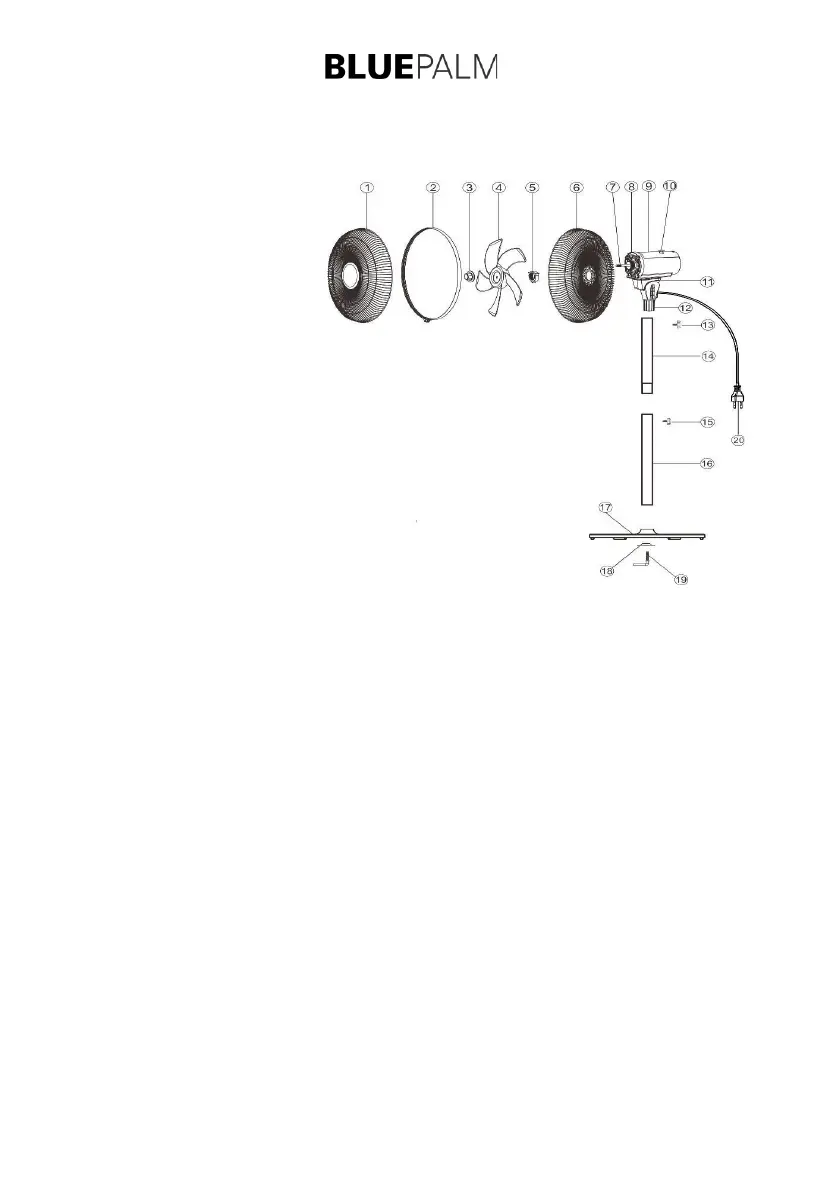

PŘEHLED VENTILÁTORU
1. Přední mřížka
2. Grilovací kroužek
3. Pojistná matice čepele
4. Blade
5. Pojistná matice grilu
6. Zadní gril
7. Motor
8. Přední kryt motoru
9. Kryt motoru
10. Tlačítko oscilace
11. Držák motoru
12. Držák připojení
13. Pevný šroub#1
14. Držitel SS#1
15. Pevný šroub#2
16. Držitel SS#2
17. Základna
18. Těsnění
19. Pevný šroub
20. Napájecí kabel
MONTÁŽ VENTILÁTORU
1. Vyjměte všechny části spotřebiče z obalu a odstraňte všechny obalové materiály a
vložky.
2. Vložte držák SS č. 2 (16) do základny (17) a utáhněte jej pomocí těsnění (18) a
pevného šroubu (19).
3. Připojte držák SS#1 k držáku SS#2(16) a utáhněte jej pevným šroubem#2(15).
4. Připojte držák motoru k držáku SS#1(14) a utáhněte jej pevným šroubem#1(13).
5. Vezměte zadní mřížku (6), nasaďte ji na motor (7) a upevněte ji pojistnou maticí mřížky
(5).
6. Vezměte nůž (4), vložte jej do motoru (7) a upevněte pojistnou maticí nože (3).
7. Vezměte přední mřížku (1) a nasaďte ji na zadní mřížku (6). A upevněte ji pomocí
mřížkového kroužku (2).
