27

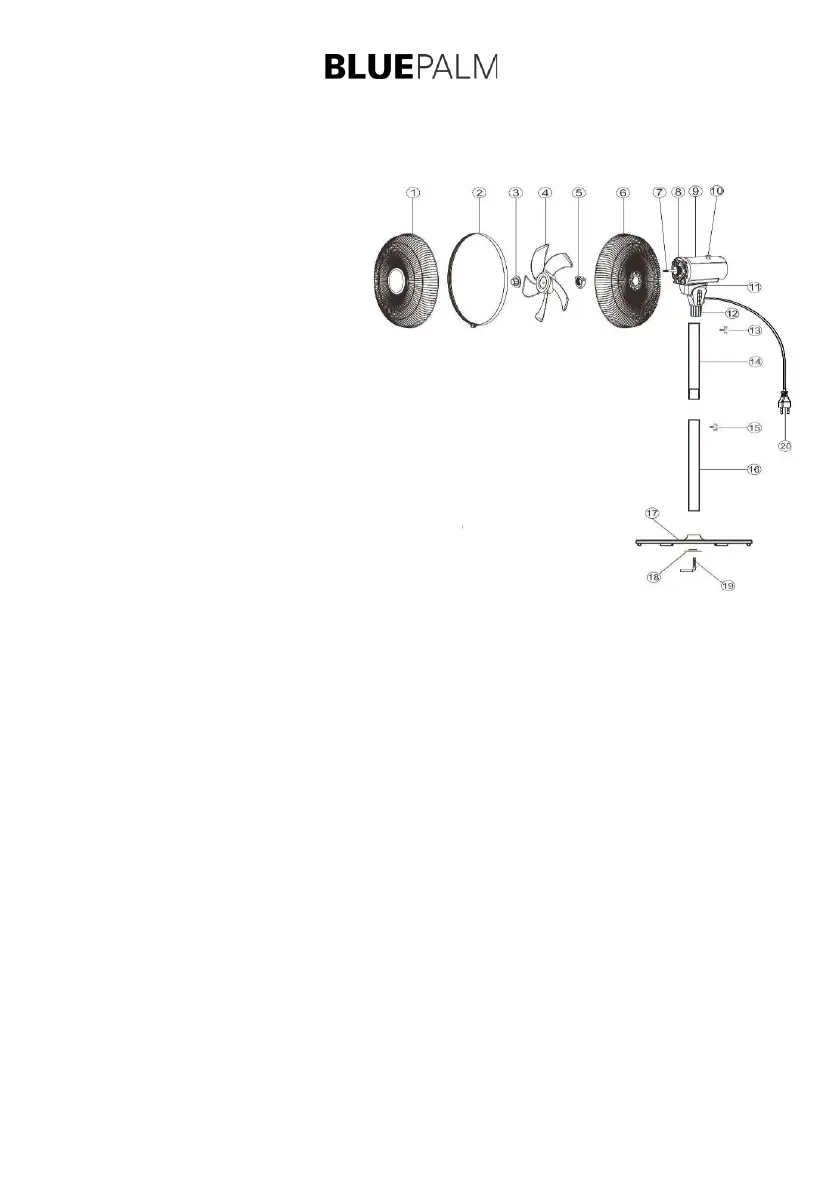

PANORAMICA DEL VENTILATORE
1. Griglia anteriore
2. Anello della griglia
3. Dado di bloccaggio della lama
4. Lama
5. Dado di bloccaggio della griglia
6. Griglia posteriore
7. Motore
8. Coperchio anteriore del motore
9. Coperchio del motore
10. Pulsante di oscillazione
11. Supporto motore
12. Supporto di connessione
13. Vite fissa#1
14. Titolare SS#1
15. Vite fissa#2
16. Titolare SS#2
17. Base
18. Guarnizion
19. Vite fissa
20. Cavo di alimentazione
MONTAGGIO DEL VENTILATORE
1. Estrarre tutti i componenti dell'apparecchio dall'imballaggio e rimuovere tutti i materiali
di imballaggio e gli inserti.
2. Inserire il supporto SS #2 (16) nella base (17) e serrare con la guarnizione (18) e la
vite fissa (19).
3. Collegare il supporto SS#1 al supporto SS#2(16) e serrare la vite fissa#2(15).
4. Collegare il supporto motore al supporto SS #1(14) e serrare la vite fissa #1(13).
5. Prendere la griglia posteriore (6), metterla sul motore (7) e fissarla con il dado di
bloccaggio della griglia (5).
6. Prendere la lama (4), inserirla nel motore (7) e fissarla con il dado di bloccaggio della
lama (3).
7. Prendere la griglia anteriore (1), farla combaciare con la griglia posteriore (6). E
fissarla con l'anello della griglia (2).
