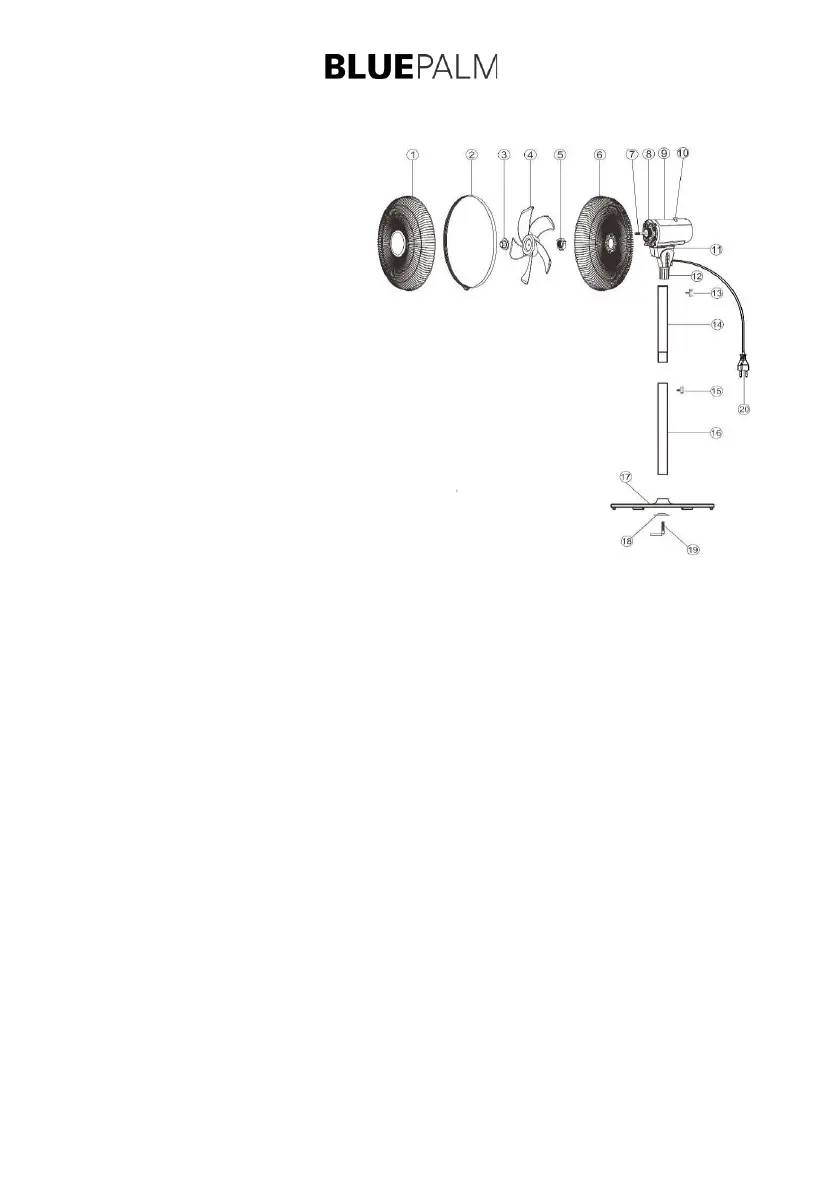

VUE D´ENSEMBLE DU VENTILATEUR
1. Grille avant
2. Anneau de gril
3. Contre-écrou de lame
4. Lame
5. Contre-écrou de grille
6. Gril arrière
7. Moteur
8. Couvercle avant du moteur
9. Couvercle du moteur
10. Bouton d'oscillation
11. Support de moteur
12. Support de connexion
13. Vis fixe#1
14. Support SS#1
15. Vis fixe#2
16. Support SS#2
17. Base
18. Joint d'étanchéité
19. Vis fixe
20. Cordon d'alimentation
ASSEMBLAGE DU VENTILATEUR
1. Sortez toutes les pièces de l'appareil de l'emballage et retirez tous les matériaux
d'emballage et les notices.
2. Insérer le support SS #2 (16) dans la base (17), et serrer avec le joint (18) et la vis fixe
(19).
3. Connecter le support SS#1 au support SS#2(16), et serrer la vis fixe#2(15).
4. Connecter le support de moteur au support SS#1(14), et serrer la vis fixe#1(13).
5. Prendre la grille arrière (6), la placer sur le moteur (7) et la fixer à l'aide de l'écrou de
blocage de la grille (5).
6. Prendre la lame (4), la placer dans le moteur (7) et la fixer par l'écrou de blocage de la
lame (3).
7. Prendre la grille avant (1), l'adapter à la grille arrière (6). Elle est fixée par l'anneau de
la grille (2).
