14
12
9
8
10 7
611
13

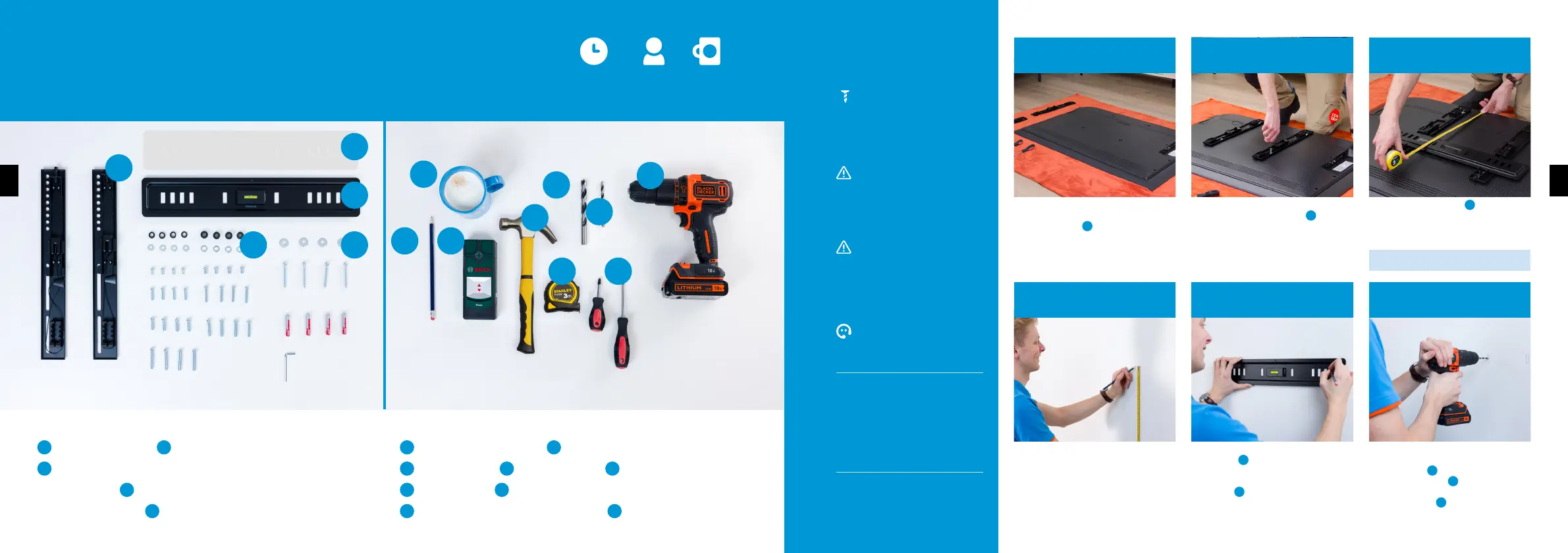

In der Verpackung:
1
Fernseherrahmen
2
Wandplatten mit Wasserwaage
3
Tüte A: Unterlegscheiben und Abstandshalter für
den Fernseher
4
Tüte B: Inbusschlüssel, Schrauben und
Dübel für die Wand
5
Schablone
WANDHALTERUNGEN.
Halten, was sie versprechen.
30 Minuten 2 Personen 2 Tassen
Kaffee
Aus dem eigenen Werkzeugkasten:
6
Kreuzschraubendreher
7
Leitungssucher
8
5-mm-Bohrer
9
10-mm-Bohrer
10
Bleistift
11
Rollmaßband
12
Hammer
13
Schlag- oder Betonbohrmaschine
14
Tasse Kaffee
2
5
3 4
1
CHECKLISTE.
Ohne Haken.
Geeignete Oberflächen:
J Massiver Ziegelstein
J Massiver Beton
§
J Gipswand mit Holzpfeilern
dahinter
Vor dem Bohren:
Kontrolliere mit dem
Leitungssucher, dass sich
keine Leitungen oder Kabel
hinter der Wand befinden.
Warnhinweis!
Schneide die Drähte nicht
ab. Du benötigst sie, wenn
du deinen Fernseher wieder
von der Wand nehmen
möchtest.
Hast du Fragen?
Coolblue.de/kundendienst
Coolblue haftet nicht für
Verletzungen, Schäden oder
Beziehungsprobleme, die
durch eine inkorrekte Montage
entstehen. Bist du unsicher,
ob du es selbst kannst? Dann
engagiere einen fachkundigen
Monteur.
Bestimme die Stelle für den Fernseher
an der Wand und markiere mit dem
Bleistift, wo die Unterseite des Fernsehers
sein soll. Gehe den soeben gemessenen
Abstand nach oben und setze ein
Kreuzchen.
Lege deinen Fernseher mit dem
Bildschirm nach unten auf eine Decke.
Suche aus Tüte A
3
die Schrauben
heraus, die zu deinem Fernseher passen.
Du benötigst nur ein einziges Set.
Zeichne die vier Bohrlöcher der
Wandplatte
2
auf der Höhe des
gesetzten Kreuzes waagerecht auf die
Wand. Am einfachsten geht das mit der
Schablone
5
.
Klemme die Wandplatte
2
an die
Rahmen fest und miss den Abstand
zwischen der Unterseite des Fernsehers
und den Bohrlöchern in der Wandplatte.
Schreibe den Abstand auf:
cm
Bohre Löcher in die Wand. Verwende
für besonders viel Präzision zuerst den
5-mm-Bohrer
8
und anschließend
den 10-mm-Bohrer
9
. Schlage
anschließend mit einem Hammer die
Dübel aus Tüte B
4
in die Löcher.
Setze eine Schraube mit Unterlegscheibe
ins oberste Loch der Rahmen
1
. Mache
das Gleiche mit der untersten Schraube.
Stecke sie in das Loch, das passend zur
VESA-Größe des Fernsehers ausgerichtet
ist. Platziere einen Abstandshalter
(Tüte A), wenn Platz übrig ist.
SCHRITT 1.
Stelle deinen Fernseher bereit.
SCHRITT 4.
Bestimme die Stelle.
SCHRITT 2.
Montiere die Fernseherrahmen.
SCHRITT 5.
Markiere die Höhe.
SCHRITT 3.
Miss den Abstand.
SCHRITT 6.
Bohre die Löcher.
DE
DE
1312
