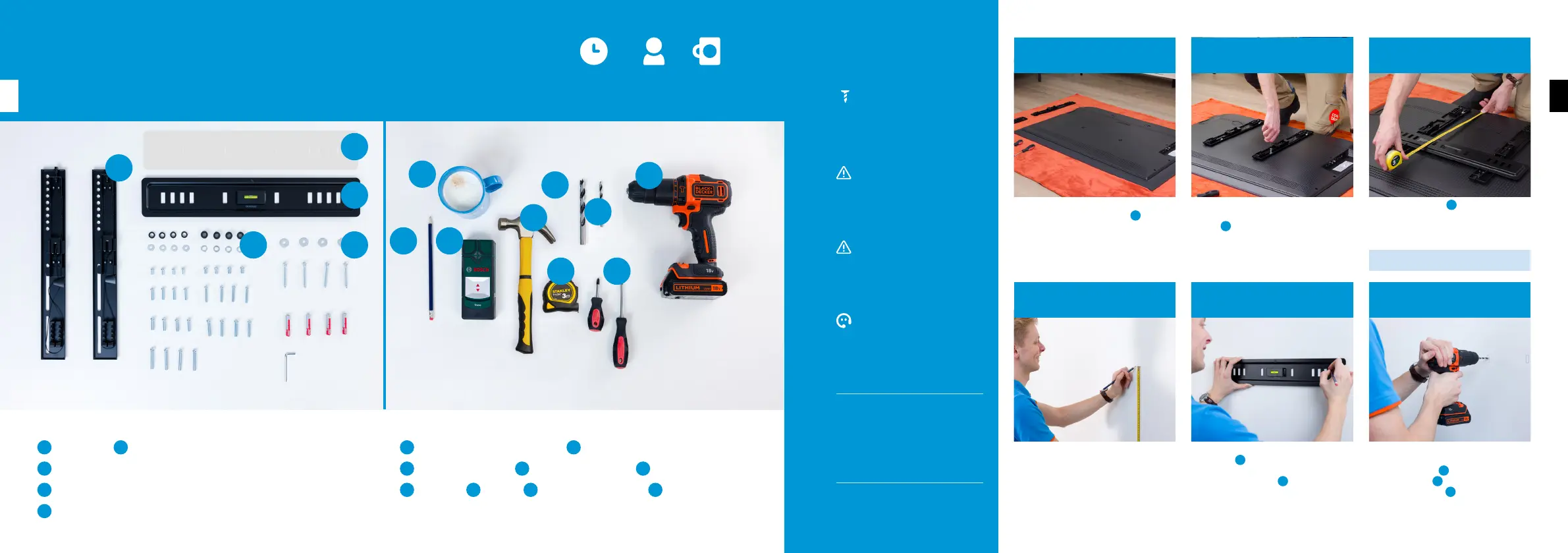

In de doos:
1
TV frames
2
Wandplaat met waterpas
3
Zakje A: ringetjes en afstandhouders voor de tv
4
Zakje B: inbussleutel, schroeven en pluggen voor de muur
5
Installatie mal
MUURBEUGEL PLAATSEN.
Geen orthodontist nodig.
30 minuten 2 personen 2 koffie
Uit eigen doos:
6
Kruiskopschroevendraaier
7
Leidingzoeker
8
5 millimeter boor
9
10 millimeter boor
10
Potlood
11
Rolmaat
12
Hamer
13
Klop- of betonboor
14
Kop koffie
2
5
3 4
1
CHECKLIST.
Vink handig.
Geschikte oppvervlaktes:
J Massief baksteen
J Massief beton
§
J Gipswand met houten
pilaren erachter
Voor het boren:
Controleer met de
leidingzoeker of er geen
leidingen of kabels achter de
muur zitten.
Waarschuwing!
Knip de draadjes niet af. Je
hebt ze nodig wanneer je
jouw tv weer van de muur
wilt halen.
Heb je een vraag?
Coolblue.nl/klantenservice
Coolblue.be/nl/
klantenservice
Coolblue is niet aansprakelijk
voor enig letsel, schade of
gekibbel met je vriend(in),
veroorzaakt door een onjuiste
installatie. Twijfel of je dit zelf
kan? Vraag een vakkundig
installateur.
NL
Bepaal de plaats van je tv op de muur
en teken af waar de onderkant van je
tv moet komen. Ga de zojuist gemeten
afstand omhoog en zet een kruisje.
Leg je tv met het scherm naar beneden
op een kleed. Zoek uit zakje A
3
welke
schroeven op jouw tv passen. Je hebt
maar 1 setje nodig.
Teken de 4 boorgaten van de
wandplaat
2
ter hoogte van het gezette
kruisje waterpas af. Voor het gemak
gebruik je hier de mal
5
.
Klem de wandplaat
2
vast aan de
frames en meet de afstand van de
onderkant van de tv tot aan de boorgaten
in de wandplaat.
Schrijf de afstand op: cm
Boor gaten in je muur. Gebruik voor extra
nauwkeurigheid eerst de
5 millimeter boor
8
en daarna de 10
millimeter boor
9
. Hamer daarna de
pluggen uit zakje B
4
in de gaten.
Zet als eerste een schroef met een
ringetje in het bovenste gat van de
frames
1
. Doe hetzelfde met de onderste
schroef en plaats deze in het gat dat
uitlijnt op de VESA maat van je TV. Plaats
een afstandhouder (uit zakje A) wanneer
je ruimte overhoudt.
STAP 1.
Leg je TV klaar.
STAP 4.
Bepaal de plaats.
STAP 2.
Monteer de TV frames.
STAP 5.
Teken de hoogte af.
STAP 3.
Meet de afstand.
STAP 6.
Boor de gaten.
NL
76
