10 | Chapter 2: Hardware installaon

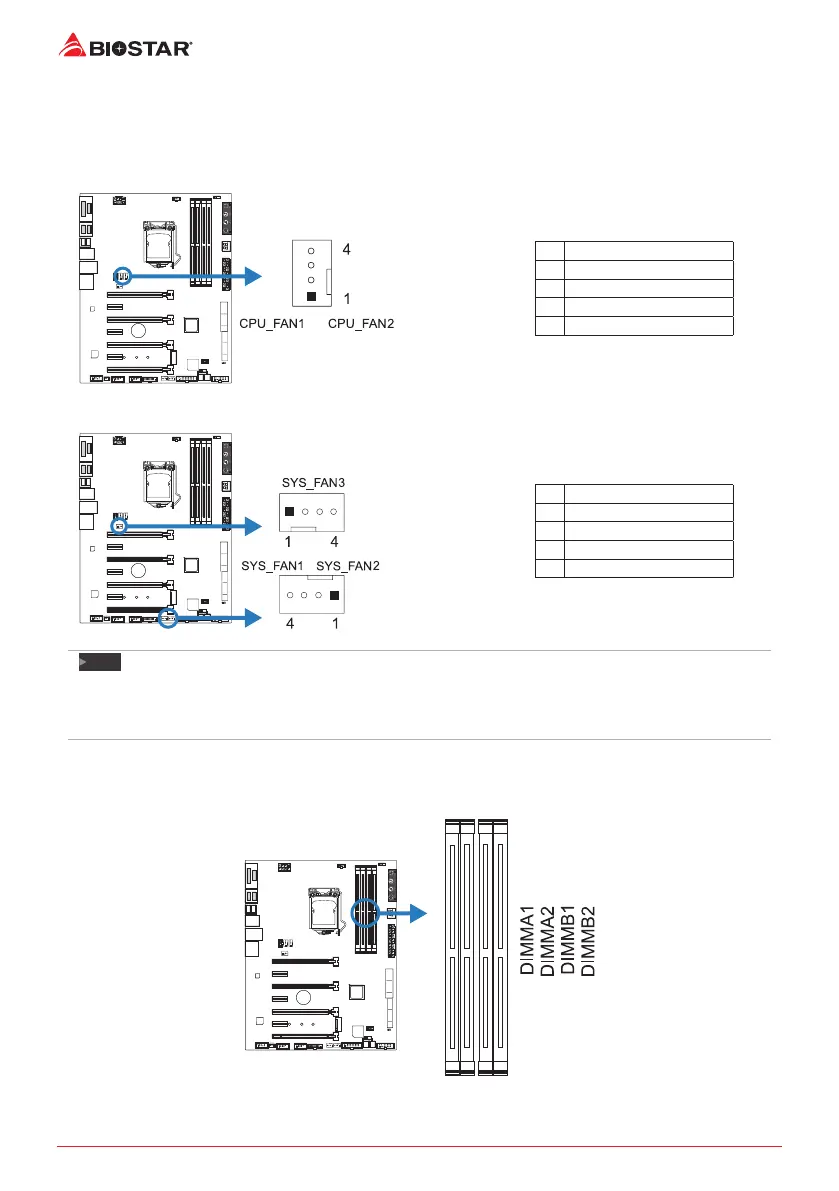

2.3 Connect Cooling Fans

These fan headers support cooling-fans built in the computer. The fan cable and connector

may be dierent according to the fan manufacturer.

CPU_FAN1/2: CPU Fan Header

Pin Assignment

1 Ground

2 +12V

3 FAN RPM rate sense

4 Smart Fan Control (By Fan)

SYS_FAN1/2/3: System Fan Header

Pin Assignment

1 Ground

2 +12V

3 FAN RPM rate sense

4 Smart Fan Control (By Fan)

Note

»

  CPU_FAN1/2,SYS_FAN1/2/3support4-pinand3-pinheadconnectors.Whenconnecngwithwires

ontoconnectors,pleasenotethattheredwireistheposiveandshouldbeconnectedtopin#2,and

theblackwireisGroundandshouldbeconnectedtopin#1(GND).

2.4 Install System Memory

DDR4 Modules
