12 | Chapter 2: Hardware Installaon

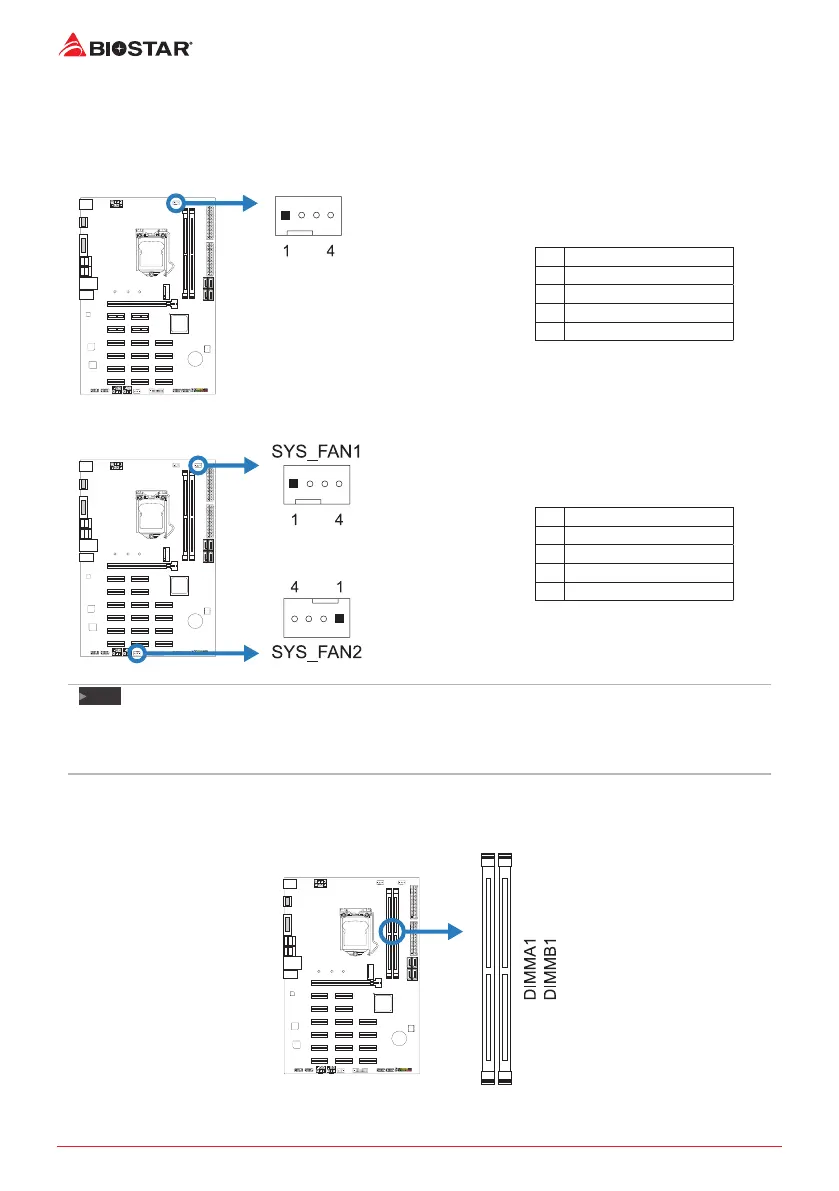

2.3 Connect Cooling Fans

These fan headers support cooling-fans built in the computer. The fan cable and connector

may be dierent according to the fan manufacturer.

CPU_FAN1: CPU Fan Header

Pin Assignment

1 Ground

2 +12V

3 FAN RPM rate sense

4 Smart Fan Control (By Fan)

SYS_FAN1/ SYS_FAN2: System Fan Header

Pin Assignment

1 Ground

2 +12V

3 FAN RPM rate sense

4 Smart Fan Control (By Fan)

Note

»

  CPU_FAN1,SYS_FAN1&SYS_FAN2support4-pinand3-pinheadconnectors.Whenconnecng

withwiresontoconnectors,pleasenotethattheredwireistheposiveandshouldbeconnectedto

pin#2,andtheblackwireisGroundandshouldbeconnectedtopin#1(GND).

2.4 Install System Memory

DDR4 Modules
