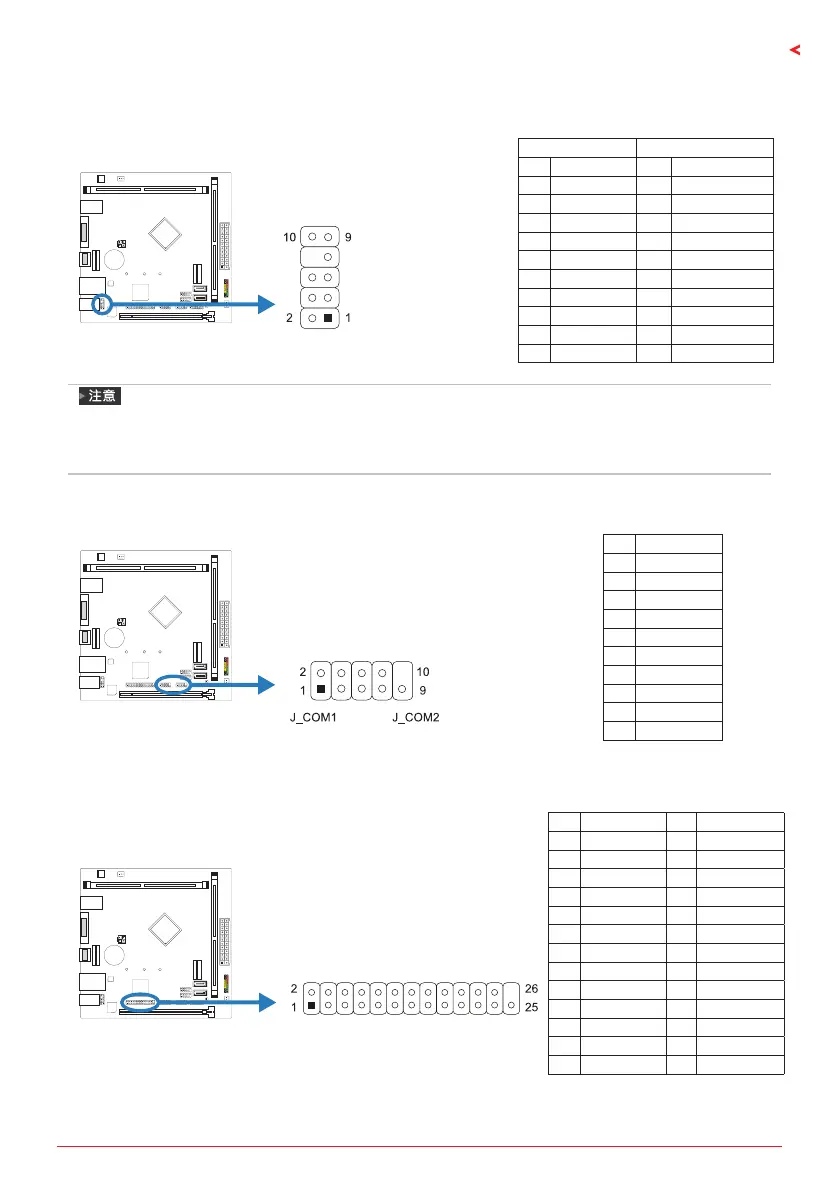

第二章: 硬件安装 | 13
J4025NHU / J4125NHU
F_AUDIO1: 前置面板音频接头
此接头可连接音频输出数据线，支持HD(高清)音频和AC’97。
HD Audio AC’97
针 定义 针 定义
1 Mic Left in 1 Mic In
2 接地 2 接地
3 Mic Right in 3 Mic Power
4 GPIO 4 Audio Power
5 Right line in 5 RT Line Out
6 Jack Sense 6 RT Line Out
7 Front Sense 7 Reserved
8 Key 8 Key
9 Left line in 9 LFT Line Out
10 Jack Sense 10 LFT Line Out
»
建议您连接前置高清音频插孔，享用主板高清音频功能。
»
如果要连接AC’97前置音频输出数据线，请关闭”前置面板插孔检测功能”。此功能在系统音频
工 具 中可 见。
J_COM1/2: 串行端口
此主板有一个串行端口可接出RS-232接头。
针 定义
1 载波检测
2 接收资料
3 发送数据
4 资料终端备妥
5 接地信号
6 资料集备妥
7 输送要求
8 清除发送
9 振铃指示器
10 Key
J_PRINT1: 打印机端口
此接头可连接打印机端口。
针 定义 针 定义
1 -Strobe 14 接地
2 -ALF 15 Data 6
3 Data 0 16 接地
4 -Error 17 Data 7
5 Data 1 18 接地
6 -Lnit 19 -ACK
7 Data 2 20 接地
8 -Scltin 21 Busy
9 Data 3 22 接地
10 接地 23 PE
11 Data 4 24 接地
12 接地 25 SCLT
13 Data 5 26 Key
