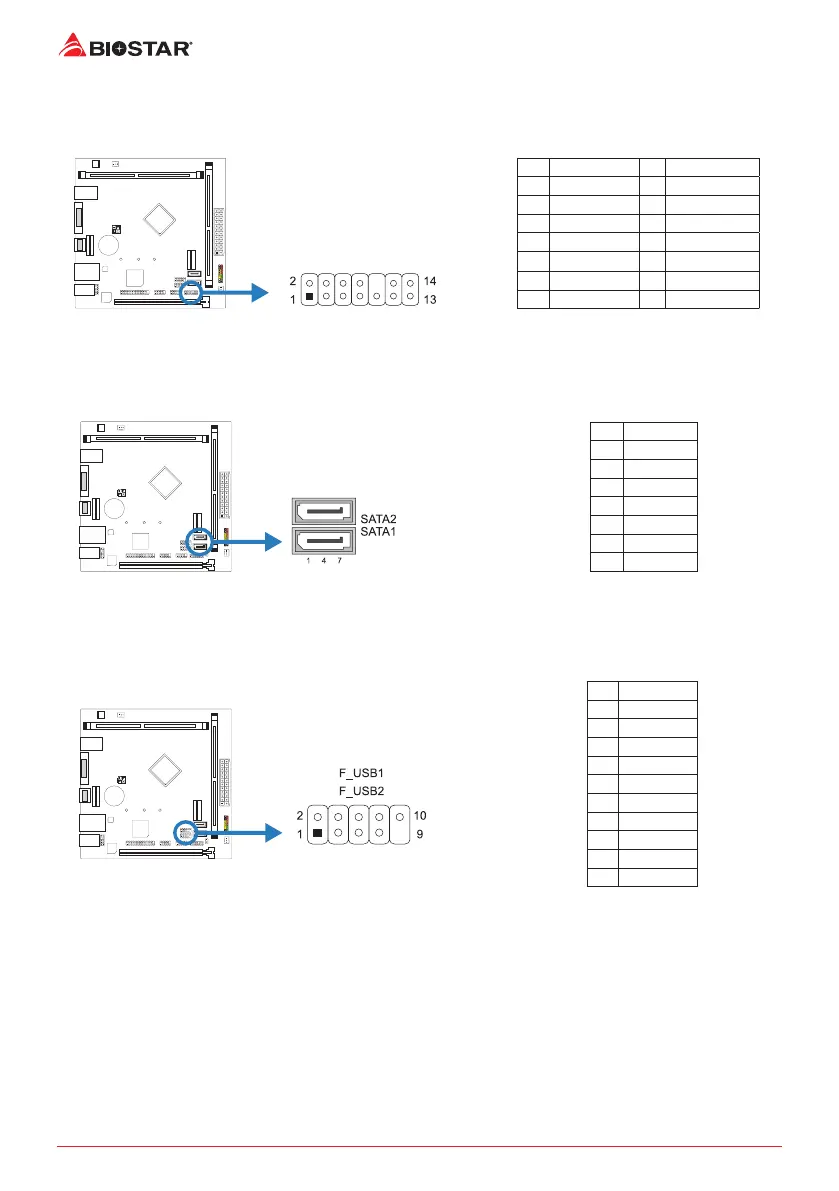

12 | Chapter 2: Hardware installaon

TPM1: Trusted Plaorm Module Header (Oponal)

This header allows you to store cryptographic keys that protect informaon.

Pin Assignment Pin Assignment

1 F_LAD0 2 +3V

3 F_LAD1 4 +3V

5 F_LAD2 6 C_PCICLK_TPM

7 F_LAD3 8 GND

9 F_FRAME# 10 NC

11 F_SERIRQ 12 S_PCIRST#_TBD

13 F_CLKRUN 14 +3VSB

SATA1/ 2: Serial ATA Connectors

These connectors connect to SATA hard disk drives via SATA cables.

Pin Assignment

1 Ground

2 TX+

3 TX-

4 Ground

5 RX-

6 RX+

7 Ground

F_USB1/ 2: Header for USB 2.0 Ports at Front Panel

This header allows user to add addional USB ports on the PC front panel, and also can be

connected with a wide range of external peripherals.

Pin Assignment

1 +5V (fused)

2 +5V (fused)

3 USB-

4 USB-

5 USB+

6 USB+

7 Ground

8 Ground

9 Key

10 NC
