RÉV. G | 04/15/20248
9b. Raccorder le ventilateur (avec fi ltre EMI)
Débranchez l'alimentation à l'emplacement du ventilateur avant de réaliser le câblage du ventilateur.
N'utilisez pas le ventilateur avec un gradateur ou un interrupteur tiers.

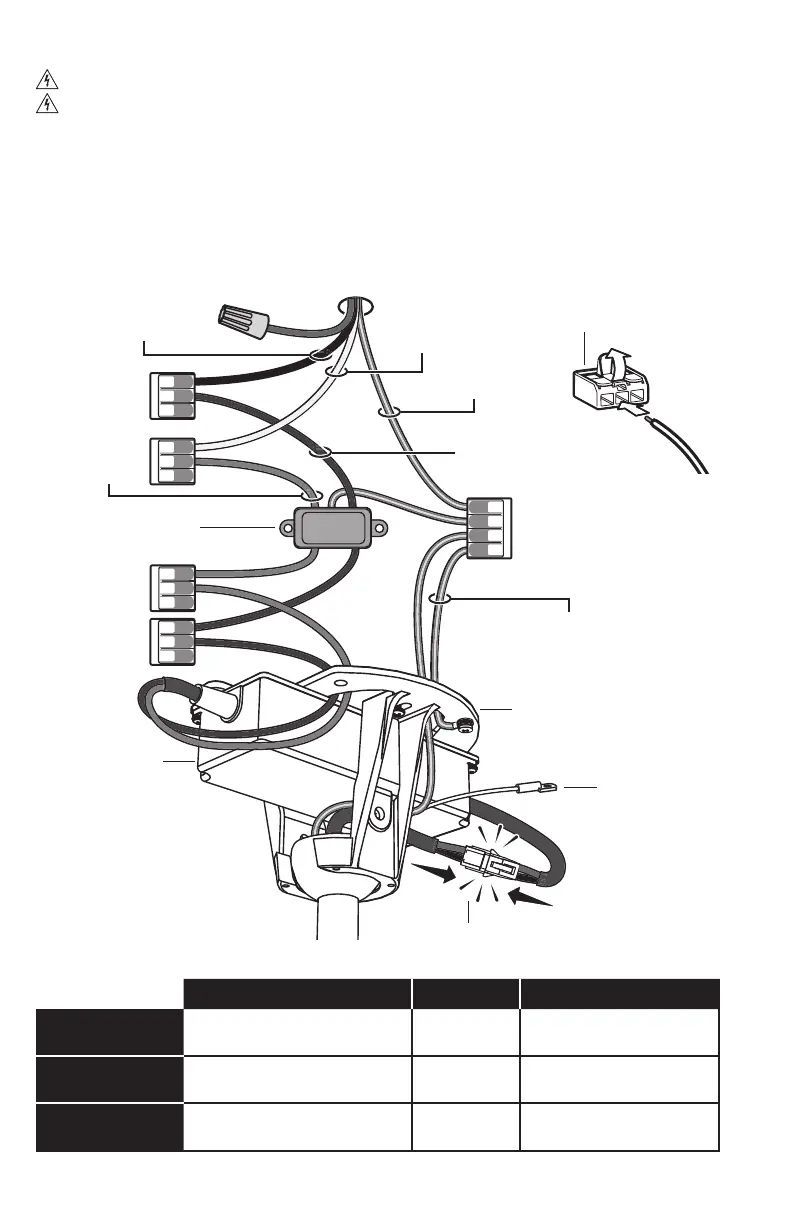

Raccordez le ventilateur comme illustré en utilisant des connecteurs (Fig.9b). Fixez le fi l de mise à la
terre vert au support de montage avec la vis non peinte. Connectez le faisceau électrique du bloc
d'alimentation au faisceau électrique de la tige d'extension en vous assurant que le câble de sécurité et le
câblage sont acheminés dans le même sens.
Insérez délicatement le câblage dans la boîte de sortie ou la structure du bâtiment. Assurez-vous que les
connecteurs sont tournés vers le haut et que les fi ls sont séparés des conducteurs de terre sur le côté de
la boîte de sortie/structure de montage et que les conducteurs non mis à la terre sont de l'autre côté.
Fig.9b
Amérique du Nord 100–120V Australie Toutes les autres régions
Sous tension CA/L1
Brun
Noir Brun ou rouge Brun
Neutre CA/L2
Bleu
Blanc
Noir ou bleu
pâle
Bleu
PE/Prise de terre
Vert avec jaune
Vert ou cuivre dénudé
Vert avec
jaune
Vert avec jaune
Tableau des couleurs de fi l d'alimentation
SOUS TENSION CA/L1
BRUN
NEUTRE CA/
L2
PE/PRISE DE
TERRE
BLEU
VERT ET
JAUNE
Filtre EMI
Alimentation
électrique
Faisceaux électriques
Support de montage
Câble de
sécurité
ROUGE
Connecteur de fi l
Filtre EMI non applicable
aux installations nord-
américaines.
