© 2021 DELTA T LLC Ι TOUS DROITS RÉSERVÉS. 1
INSTALLATION
1. Installer la tige d'extension
Alignez les trous sur la tige d'extension avec les trous sur le support de moteur. Fixez
la tige d'extension avec le boulon M6 x 32mm et l'écrou M6 (Fig.1.1). Si vous installez
l’éclairage dirigé vers le haut facultatif, assurez-vous que le faisceau électrique de la tige
d’extension et le faisceau de câbles de l’unité moteur sont situés sur les côtés opposés
de la tige d’extension. Cela facilitera la connexion des harnais à l’éclairage dirigé vers le
haut.

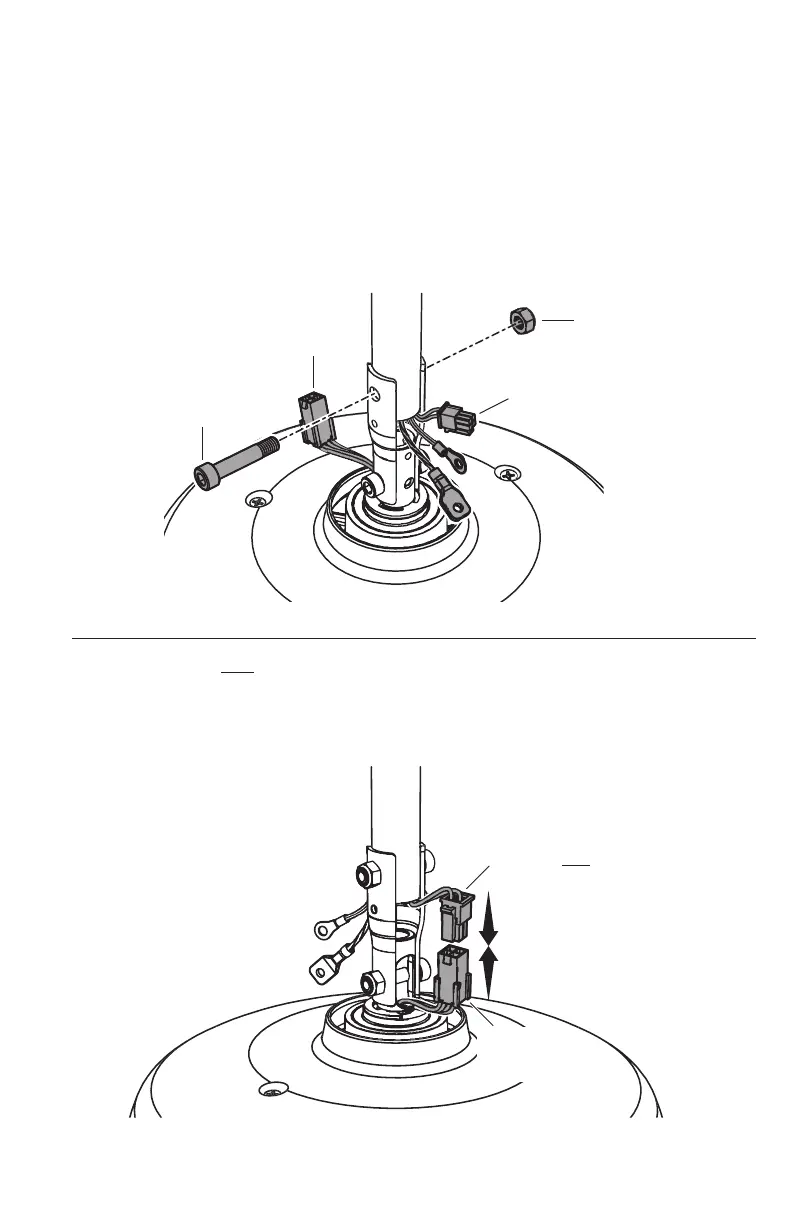

Fig.1.1
Boulon M6 x 32mm
ÉcrouM6
Si vous n'installez PAS l'éclairage dirigé vers le haut, branchez le faisceau électrique
de la tige d'extension au faisceau électrique du moteur (Fig.1.2). Si vous installez
l'éclairage dirigé vers le haut, ne branchez pas le faisceau électrique de tige
d'extension.
Fig.1.2
Faisceau
électrique de
moteur
Faisceau électrique
de tige d'extension
Faisceau électrique de
tige d'extension
(brancher uniquement si
l'éclairage dirigé vers le
haut n'est PAS installé)
Faisceau
électrique de
moteur
