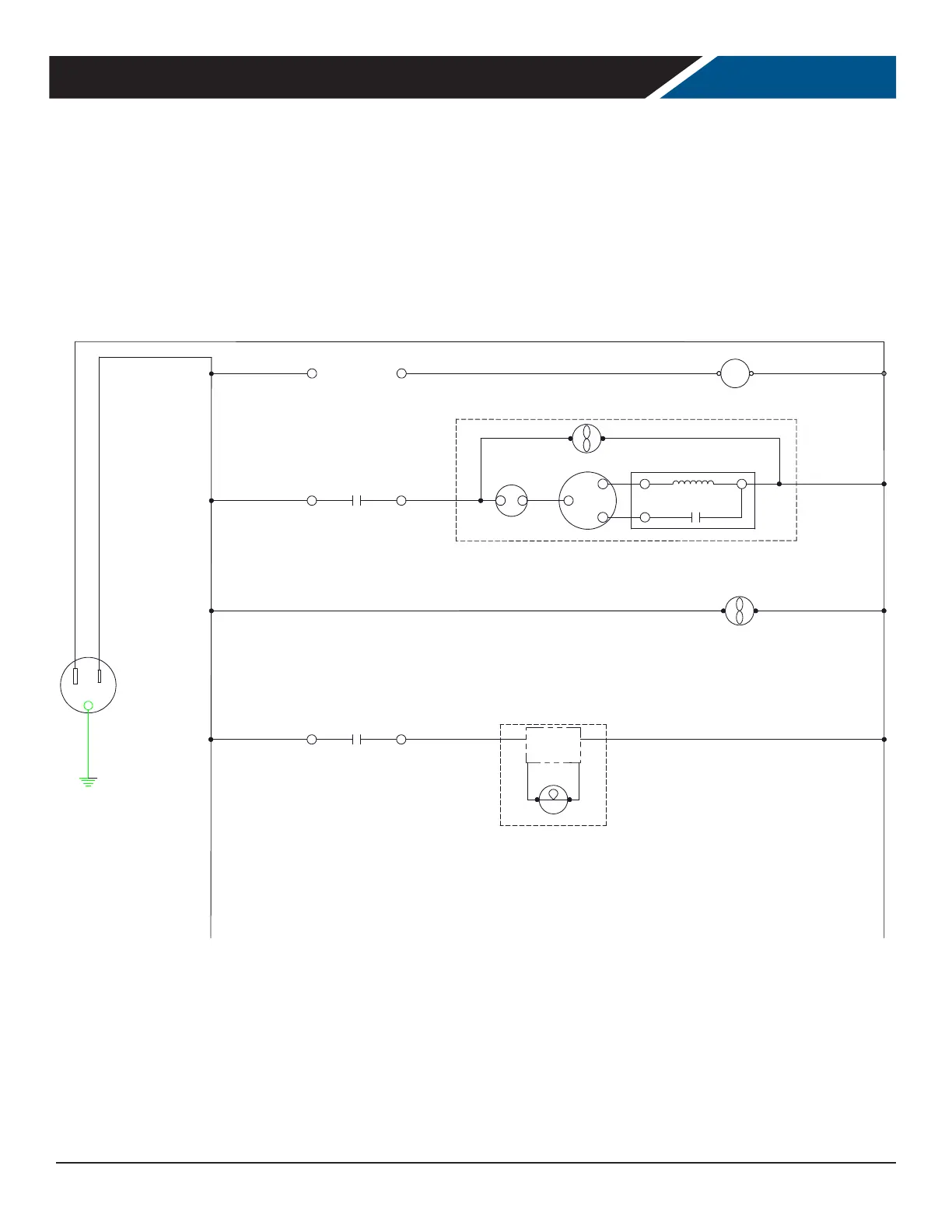

FOR THE SERVICE TECH - WIRING DIAGRAM - DANFOSS CONTROLLER
(EXCLUDING THE BB24HC MODELS)
WHITE
2
1
BLACK
EVAP FANS
*SEE CONTROLLER DETAIL
2
3
*SEE CONTROLLER DETAIL
WHITE
BLACK
BLACK
WHITE
COMPRESSOR DETAIL (115V 1PH)
COMP
CONDENSER FAN
C
OL
R
S
S
CURRENT RELAY
1
M
2
4
*SEE CONTROLLER DETAIL
POWER
SUPPLY
LAMP
L.E.D. LAMP
*NOT ALL MODELS*
*NOT ALL MODELS*
CNTRL
