16
Cette hotte fonctionne autant avec un ventilateur intérieur, en ligne ou extérieur. La hotte de modèle Best de série WPD39M doit être
installée uniquement avec l’un des ventilateurs suivants : P12, ILB11, EB12 ou EB15. Aucun autre ventilateur ne peut être utilisé.
(Ventilateurs vendus séparément).
Déterminer à quel endroit et comment les conduits seront installés.
Un conduit droit et court permettra à votre hotte de fonctionner plus efficacement.
Installer des conduits de dimensions adéquates, des coudes et un capuchon de toit ou de mur. Relier le conduit de métal au capuchon,
puis acheminer le conduit jusqu’à l’emplacement de votre hotte. Sceller les joints avec du ruban adhésif de métal de 2 po de largeur.
Acheminer un câble d’alimentation électrique à 3 conducteurs jusqu’à l’emplacement de la hotte.
Pour une meilleure évacuation des odeurs de cuisson, le bas de la hotte doit être situé à une distance de 36 po au-dessus de la
surface de cuisson.

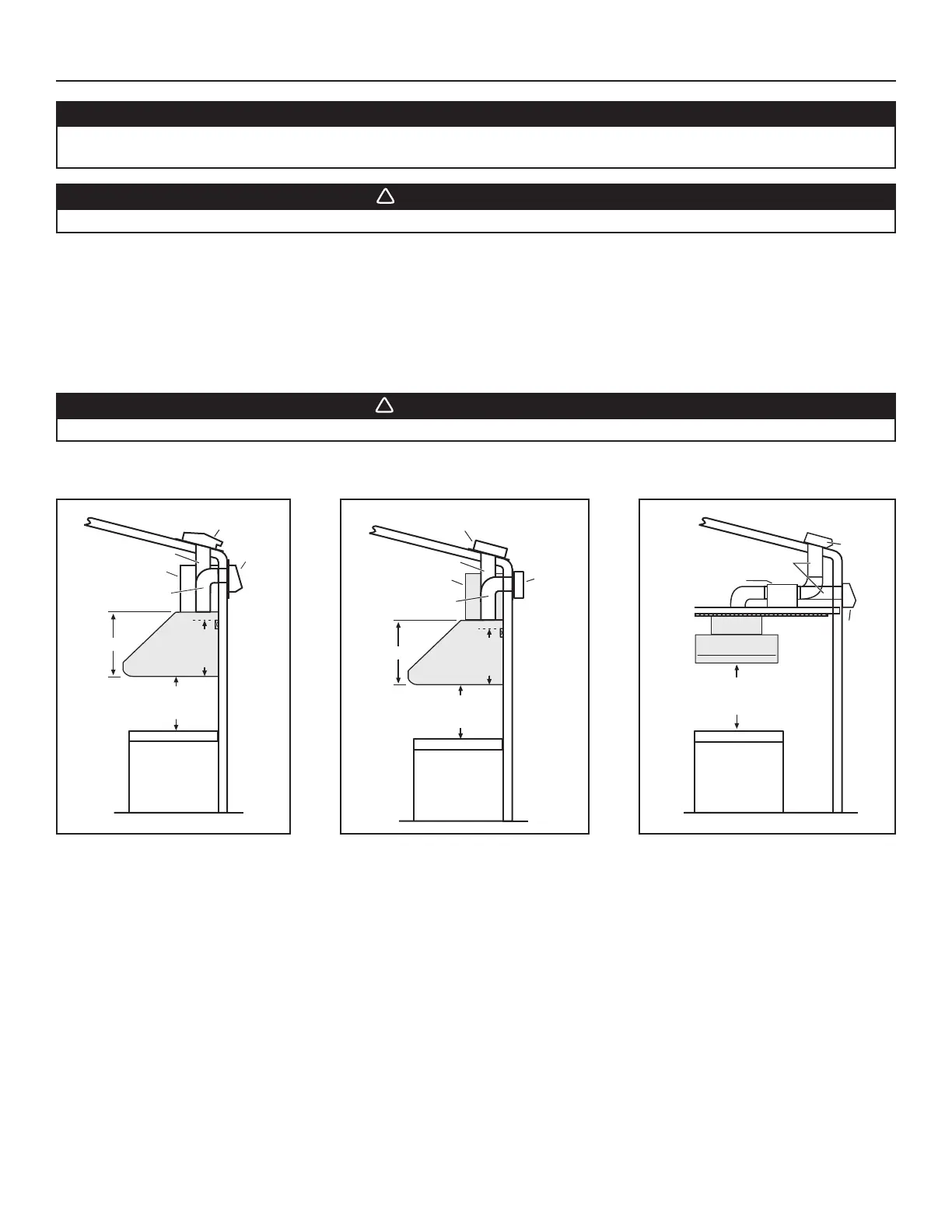

I
NSTALLATION TYPIQUE
V
ENTILATEUR INTÉRIEUR DOUBLE
MODÈLE P12
1. SÉLECTIONNER LE VENTILATEUR, INSTALLER LES CONDUITS ET LE CÂBLAGE ÉLECTRIQUE
18 PO
CAPUCHON
MURAL
MINIMUM DE 36 PO
AU-DESSUS DE LA
SURFACE DE CUISSON
DISTANCE DE
16 PO JUSQU’AU
DESSUS
DE LA
LISIÈRE
DE BOIS
CHEMINÉE DÉCORATIVE
OPTIONNELLE
OU SOFFITE
HH0185F
CAPUCHON DE TOIT
CONDUIT ROND DE 10 PO
COUDE ROND DE 10 PO
INSTALLATION TYPIQUE
VENTILATEUR EXTÉRIEUR
MODÈLE EB12 OU EB15
VENTILATEUR
EXTÉRIEUR
VENTILATEUR
EXTÉRIEUR
HH0183F
18 PO
MINIMUM DE 36 PO
AU-DESSUS DE LA
SURFACE DE CUISSON
DISTANCE DE
16 PO JUSQU’AU
DESSUS
DE LA
LISIÈRE
DE BOIS
CHEMINÉE DÉCORATIVE
OPTIONNELLE
OU SOFFITE
CONDUIT ROND DE 10 PO
COUDE ROND DE 10 PO
INSTALLATION TYPIQUE
V
ENTILATEUR EN LIGNE MODÈLE ILB11
VENTILATEUR
EN LIGNE
HH0184F
CAPUCHON
DE
TOIT
CAPUCHON
MURAL
MINIMUM DE 36 PO
AU-DESSUS DE LA
SURFACE DE CUISSON
CONDUIT ROND DE 10 PO
ATTENTION
Cette hotte est conçue pour être utilisée sur un patio couvert ou une véranda. Comme tous les électroménagers,
cet appareil doit être à l’abri des intempéries.
AVERTISSEMENT
!
Cette hotte n’est pas conçue pour être utilisée avec un barbecue au charbon de bois.
AVERTISSEMENT
!
Le fil d’alimentation électrique doit être raccordé à un disjoncteur de fuite à la terre (DDFT).
