ENTRETIEN
REMPLACEMENT DES COMPOSANTS
Avant d’effectuer toute opération d’entretien, débrancher
l’appareil du réseau d’alimentation.
Pour le remplacement de composants fonctionnels et
électriques, s’adresser à un centre d’assistance agréé.
MISE EN GARDE
En cas de remplacement du câble
d’alimentation, l’installateur / technicien
doit utiliser un câble dont le type et la
section sont indiqués dans le tableau et
veiller à ce que le conducteur de terre
soit plus long que les conducteurs de
phase (d’environ 2 cm). Il est également
nécessaire de respecter les
avertissements relatifs au branchement
électrique.
Types de câbles compatibles : H05VV-F, H05RR-F,
H07RN-F
TYPE DE
BRANCHE-
MENT
TENSION
SECTION
DU CÂBLE
MONOPHASÉ
220-240 V
5x2,5mm
2
BIPHASÉ
220-240/380- 415 V2N~ 4x4 mm
2
TRIPHASÉ
220-240/380- 415 V3N~
5x1,5mm
2

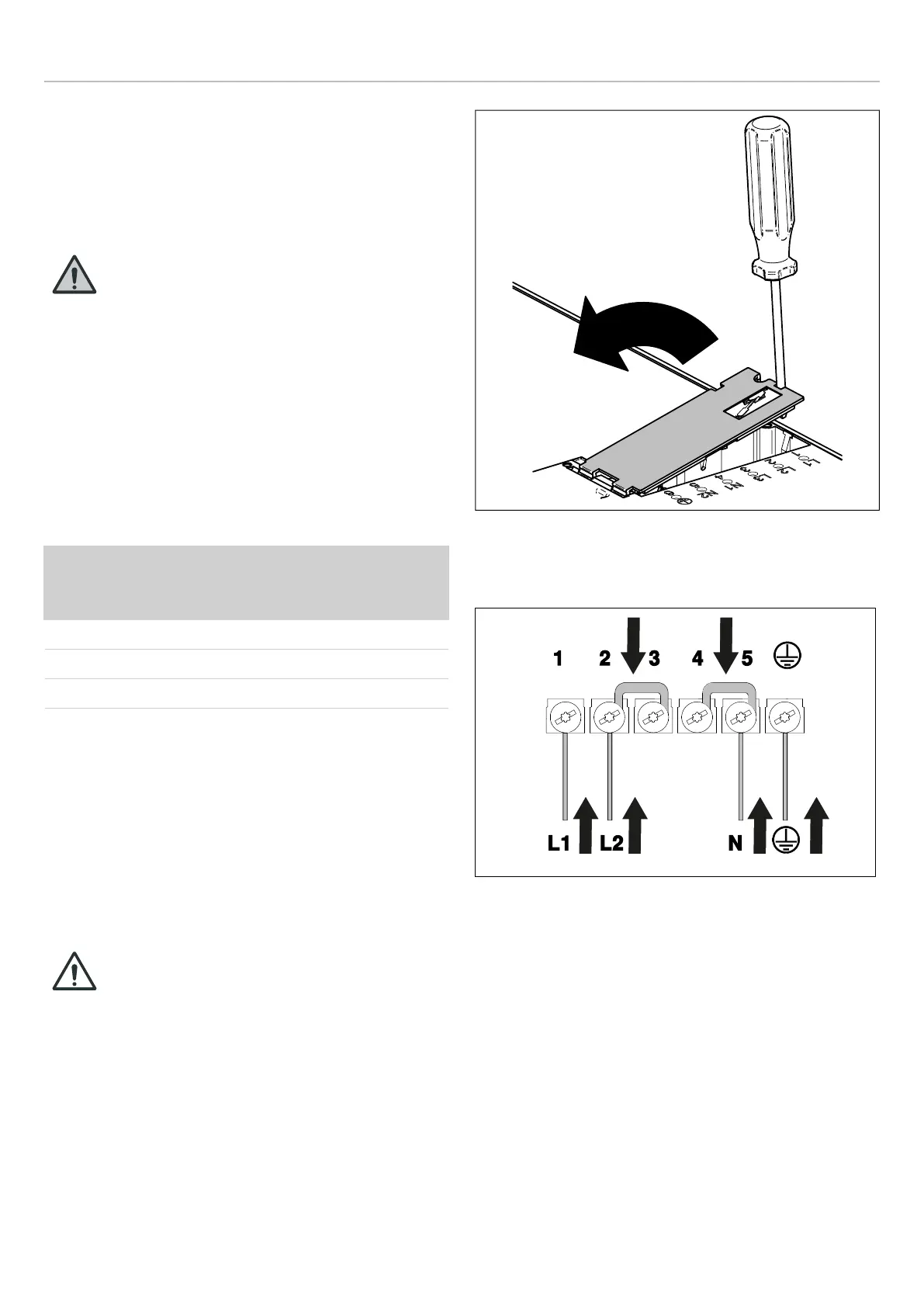

Pour le branchement biphasé ou triphasé, procéder de la
façon suivante :
1) Retourner la table de cuisson et la poser sur un chiffon
ou une autre surface délicate pour éviter de la rayer.
2) Retirer le couvercle de la boîte à bornes ainsi que le
serre-câble à l’aide d’un tournevis. Dévisser les bornes
de fixation des câbles et retirer le câble et les pontages.
3) Préparer les pontages, insérer les câbles dans les
bornes et serrer suffisamment les vis en fonction du
branchement nécessaire. Remonter le serre-câble et le
couvercle de la boîte à bornes.
ATTENTION !
S'assurer d’avoir fixé correctement les
câbles et les pontages et d’avoir serré
correctement les vis.
Pour les différents branchements
électriques possibles, utiliser les pontages
de connexion en laiton déjà assemblés
dans la boîte à bornes.
Fig. 14
• Branchement biphasé 4x4 mm
2
220-240 / 380- 415V
2N~
Fig. 15
LIMITATION DE LA PUISANCE
La limitation de puissance définit la quantité d’énergie
totale qu’utilise la table de cuisson, dans les limites des
fusibles d’une installation domestique.
La table de cuisson est préréglée sur le niveau de
puissance maximum.
Pour définir une limite de puissance différente, consulter le
chapitre FONCTION POWER ; plus la puissance
programmée est élevée, plus les fonctions et les niveaux
de puissance disponibles simultanément sur les zones de
cuisson seront nombreux
1
2
3 4 5
L1
L2 N
95
