INSTALLATION

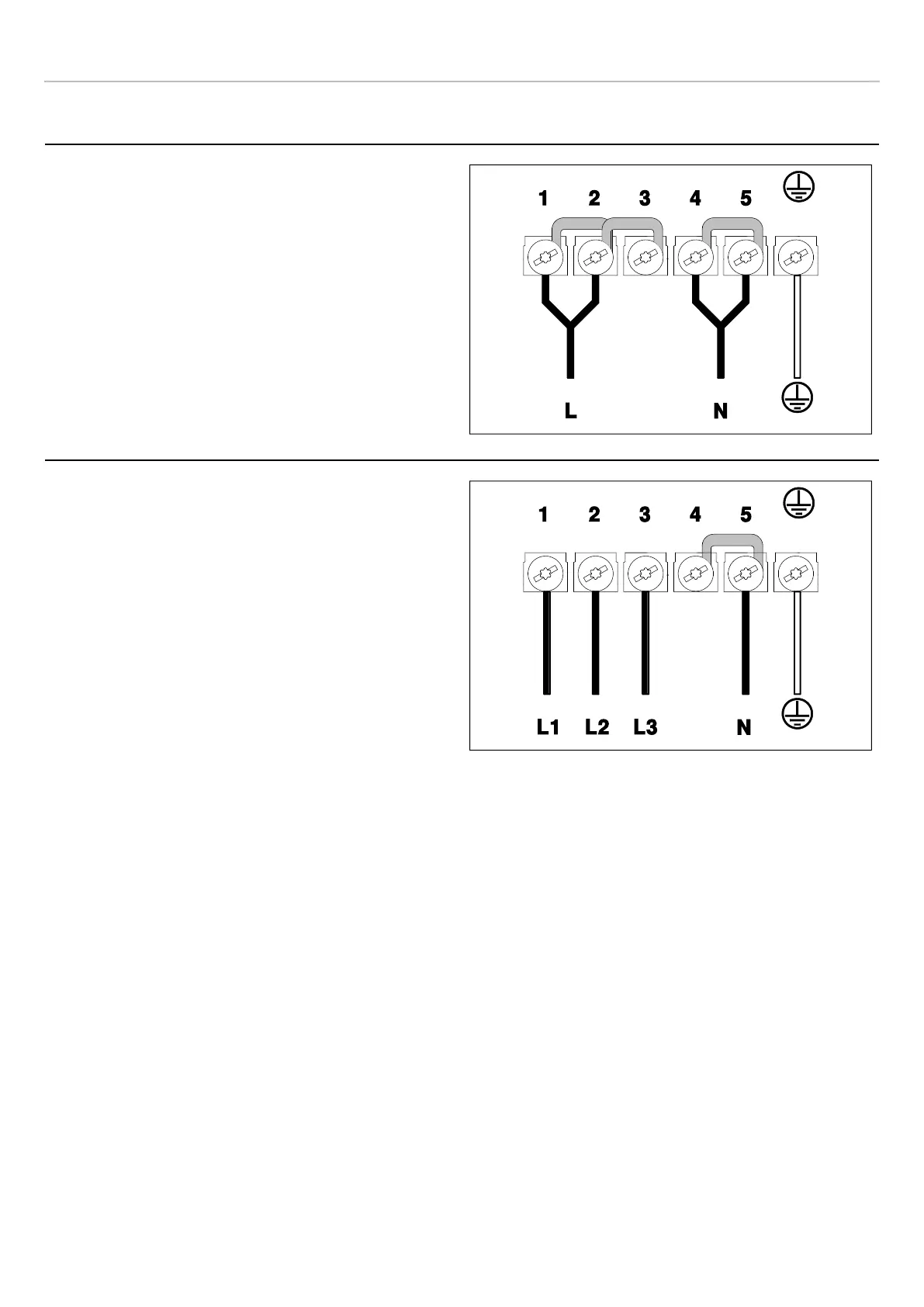

BRANCHEMENTS POSSIBLES AVEC LE CORDON FOURNI
BRANCHEMENT MONOPHASÉ
Le câble installé assure le branchement monophasé
• Brancher les deux fils appariés dans la gaine BLEUE au
neutre du secteur
• Brancher le fil jaune/vert à la terre
• Brancher les deux fils appariés dans la gaine NOIRE à
la phase du secteur
• Section du câble : 5 x 2,5 mm
2
• Tension : 220-240 V~
Retirer les pontages et le câble de la boîte à bornes
(consulter le chap. REMPLACEMENT DES
COMPOSANTS)
BRANCHEMENT TRIPHASÉ
Pour le branchement triphasé, remplacer le câble présent
par celui fourni avec l’appareil puis retirer les pontages des
branchements de phase et brancher le câble sur la boîte à
bornes comme le montrent les images.
• Section du câble : 5 x 1,5 mm
2
• Tension : 220-240 / 380-415 V3N~
L
N
1
2
3
4
5
L1
N
1
2
3
4
5
L2 L3
83
