INSTALLAZIONE

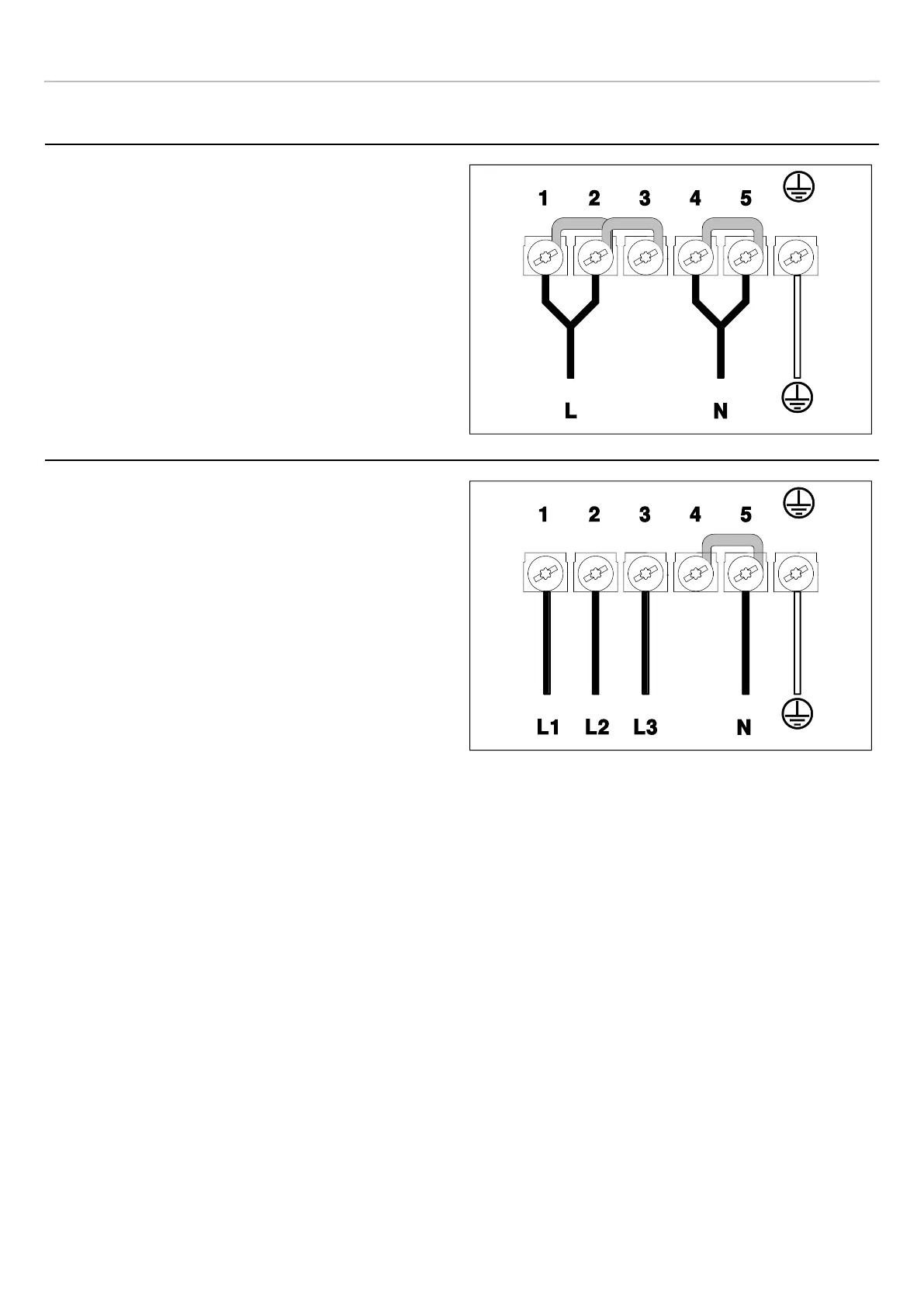

COLLEGAMENTI POSSIBILI CON CAVO IN DOTAZIONE
COLLEGAMENTO MONOFASE
Il cavo installato permette il collegamento monofase
• Collegare i due fili abbinati nella guaina BLU al neutro di
rete
• Collegare il filo gialloverde alla terra di rete
• Collegare i due fili abbinati nella guaina NERA alla fase
di rete
• Sezione del cavo: 5 x 2,5 mm
2
• Tensione: 220-240 V~
Rimuovere i ponticelli e il cavo dalla morsettiera ( per
istruzioni vedi SOSTITUZIONE DEI COMPONENTI)
COLLEGAMENTO TRIFASE
Per il collegamento trifase sostiuire il cavo installato con
quello fornito in dotazione, rimuovendo sui collegamenti di
fase i ponticelli ed effettuando il collegamento del cavo in
morsettiera come da immagini.
• Sezione del cavo: 5 x 1,5 mm
2
• Tensione: 220-240 / 380-415 V3N~
L
N
1
2
3
4
5
L1
N
1
2
3
4
5
L2 L3
17
