INSTALLAZIONE

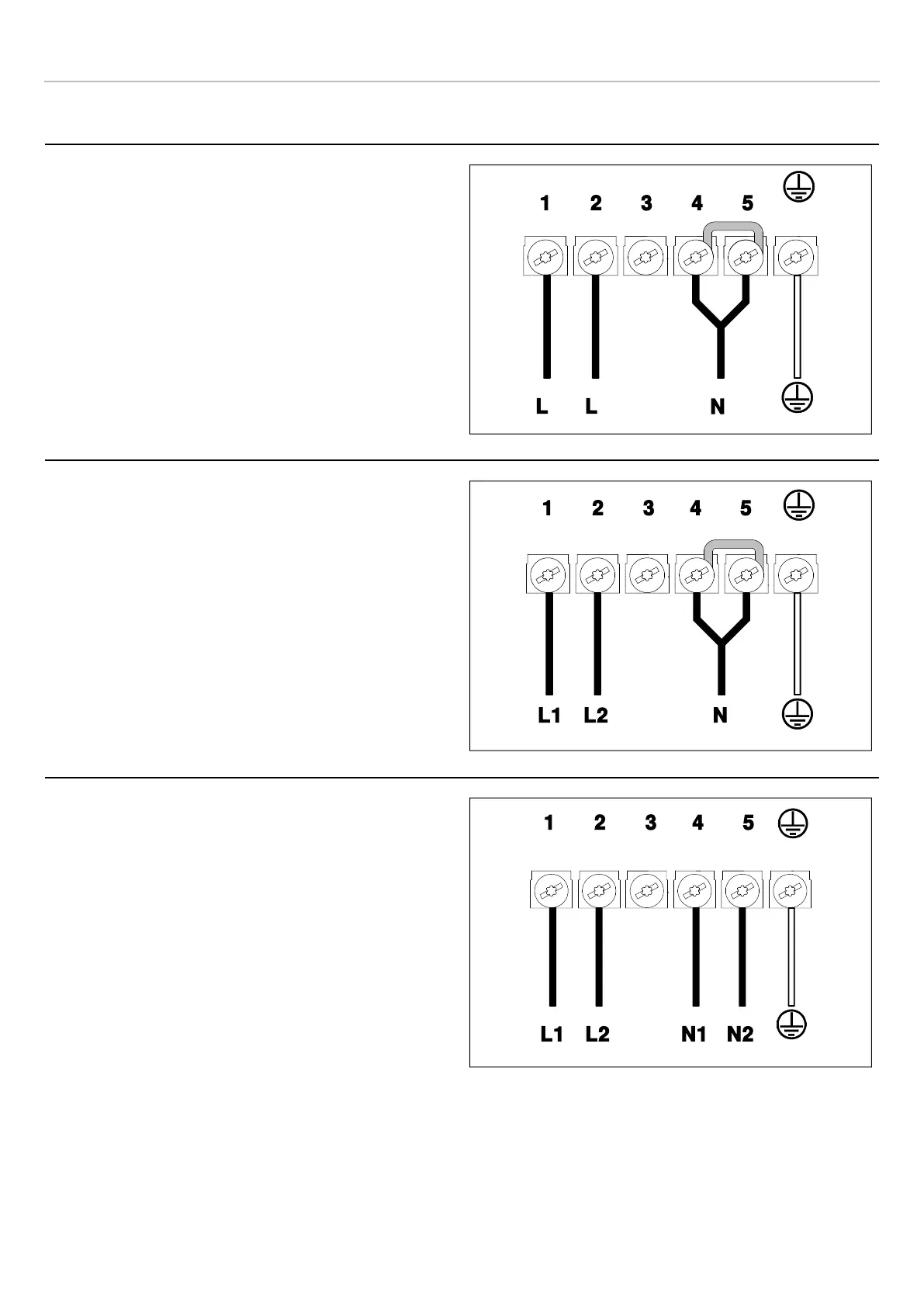

COLLEGAMENTI POSSIBILI CON CAVO IN DOTAZIONE
COLLEGAMENTO MONOFASE
• Collegare i due fili abbinati nella guaina BLU al neutro di
rete
• Collegare il filo gialloverde alla terra di rete
• Collegare insieme i due fili nero e marrone alla fase di
rete
• Sezione del cavo: 5 x 1,5 mm
2
• Tensione: 220-240 V1N~
COLLEGAMENTO BIFASE
• Collegare i due fili abbinati nella guaina BLU al neutro di
rete
• Collegare il filo gialloverde alla terra di rete
• Collegare il filo L1 marrone a F1 di rete
• Collegare il filo L2 nero a F2 di rete
• Sezione del cavo: 5 x 1,5 mm
2
• Tensione: 220-240/380-415 V2N~
Rimuovere il ponticello dalla morsettiera, (per istruzioni
vedi capitolo SOSTITUZIONE DEI COMPONENTI)
COLLEGAMENTO BIFASE NL
• Separare i due fili neutro con la guaina BLU e
connettere il filo blu a N1 e il filo grigio a N2
• Collegare il filo gialloverde alla terra di rete
• Collegare il filo L1 marrone a F1 di rete
• Collegare il filo L2 nero a F2 di rete
• Sezione del cavo: 5 x 1,5 mm
2
• Tensione: 220-240 V2N~
L L
N
1
2
3
4
5
1
L1 L2 N
2 3 4 5
1
L1 L2 N1 N2
2 3 4 5
17
