ENTRETIEN
REMPLACEMENT DES COMPOSANTS
Avant d’effectuer toute opération d’entretien, débrancher
l’appareil du réseau d’alimentation.
Pour le remplacement de composants fonctionnels et
électriques, s’adresser à un centre d’assistance agréé.
MISE EN GARDE
En cas de remplacement du câble
d’alimentation, l’installateur / technicien
doit utiliser un câble dont le type et la
section sont indiqués dans le tableau et
veiller à ce que le conducteur de terre
soit plus long que les conducteurs de
phase (d’environ 2 cm). Il est également
nécessaire de respecter les
avertissements relatifs au branchement
électrique.
Types de câbles compatibles : H05VV-F, H05RR-F,
H07RN-F
TYPE DE
BRANCHE-
MENT
TENSION
SECTION
DU CÂBLE
MONOPHASÉ
220-240V 1N~
5x1,5mm
2
MONOPHASÉ
220-240 V * 3x4 mm
2
BIPHASÉ
220-240/380- 415 V2N~
5x1,5mm
2
BIPHASÉ NL
220-240V 2N~
5x1,5mm
2
TRIPHASÉ
220-240/380- 415 V3N~
* 5x1,5
mm
2
* pour le branchement MONOPHASÉ avec un câble 3x4
mm2 ou un branchement TRIPHASÉ avec un câble 5x1,5
mm2, procéder de la façon suivante :
1) Retourner la table de cuisson et la poser sur un chiffon
ou une autre surface délicate pour éviter de la rayer.
2) Retirer le couvercle de la boîte à bornes ainsi que le
serre-câble à l’aide d’un tournevis. Dévisser les bornes
de fixation des câbles et retirer le câble et les pontages.
3) Préparer les pontages, insérer les câbles dans les
bornes et serrer suffisamment les vis en fonction du
branchement nécessaire. Remonter le serre-câble et le
couvercle de la boîte à bornes.
ATTENTION !
S'assurer d’avoir fixé correctement les
câbles et les pontages et d’avoir serré
correctement les vis.
Pour les différents branchements
électriques possibles, utiliser les pontages
de connexion en laiton déjà assemblés
dans la boîte à bornes.

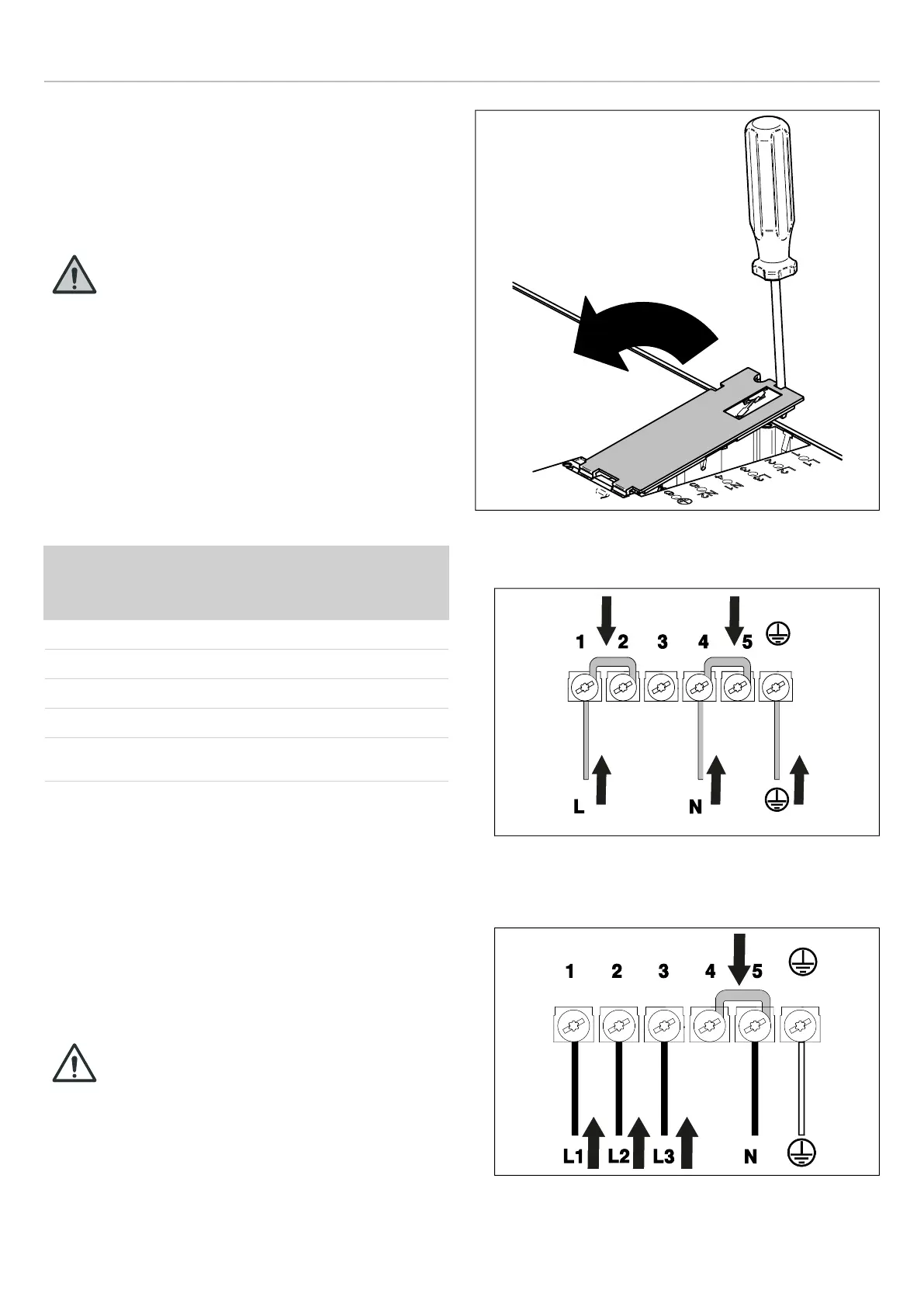

Fig. 14
• Branchement monophasé 3x4 mm
2
220-240 V
Fig. 15
• Branchement triphasé 5x1,5 mm
2
220–240 / 380–415 V
3N~
Fig. 16
L
N
1 2
3 4
5
L1
L2
N
L3
1
2
3
4 5
98
