INSTALLATION

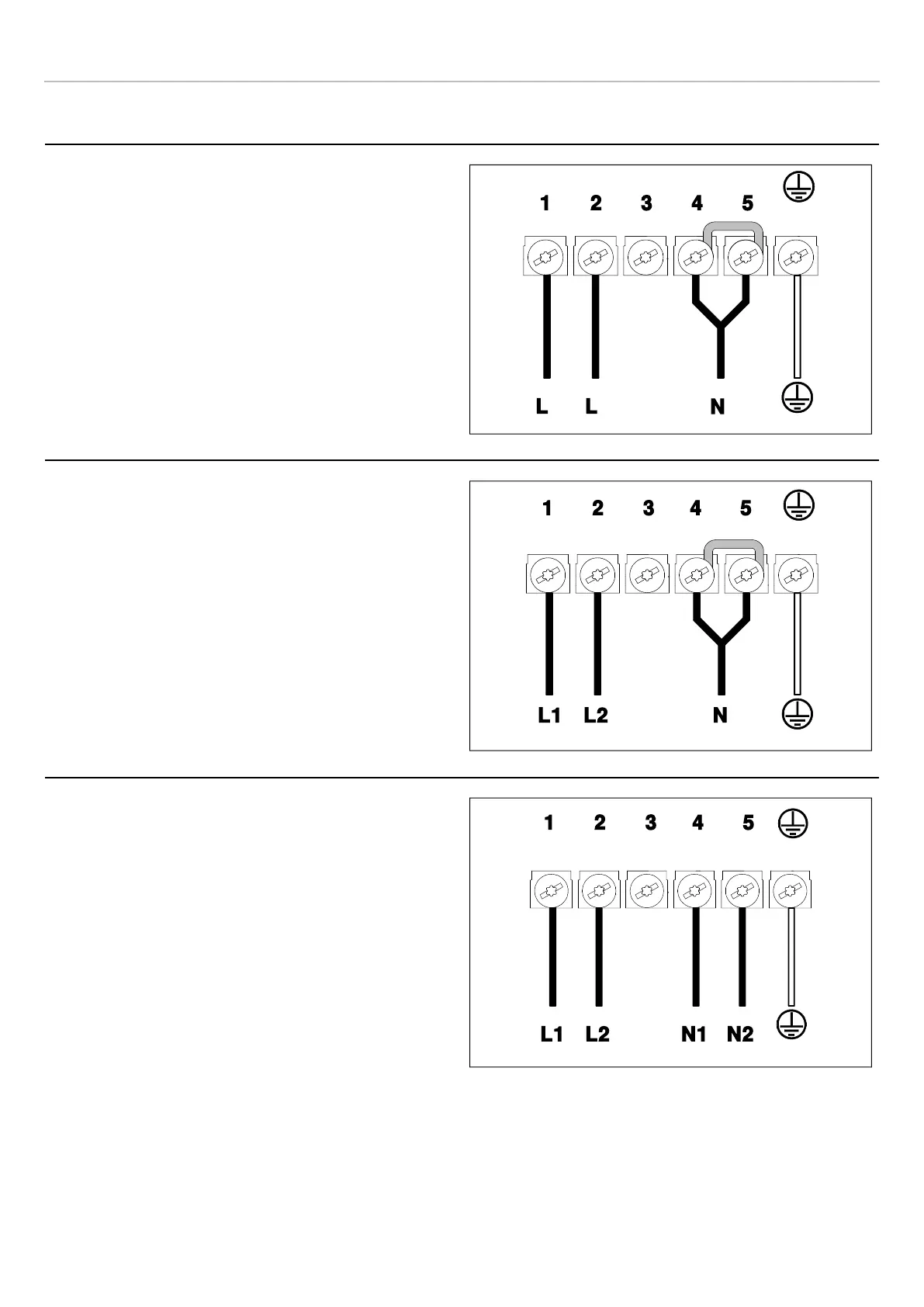

BRANCHEMENTS POSSIBLES AVEC LE CORDON FOURNI
BRANCHEMENT MONOPHASÉ
• Brancher les deux fils appariés dans la gaine BLEUE au
neutre du secteur
• Brancher le fil jaune/vert à la terre
• Brancher ensemble les deux fils noir et marron à la
phase
• Section du câble : 5 x 1,5 mm
2
• Tension : 220-240 V1N~
BRANCHEMENT BIPHASÉ
• Brancher les deux fils appariés dans la gaine BLEUE au
neutre du secteur
• Brancher le fil jaune/vert à la terre
• Brancher le fil L1 marron au secteur F1
• Brancher le fil L2 noir au secteur F2
• Section du câble : 5 x 1,5 mm
2
• Tension : 220-240/380-415 V2N~
Retirer le pontage de la boîte à bornes (consignes au
chapitre REMPLACEMENT DES COMPOSANTS)
BRANCHEMENT BIPHASÉ NL
• Séparer les deux fils de neutre avec la gaine BLEUE et
brancher le fil bleu à N1 et le fil gris à N2
• Brancher le fil jaune/vert à la terre
• Brancher le fil L1 marron au secteur F1
• Brancher le fil L2 noir au secteur F2
• Section du câble : 5 x 1,5 mm
2
• Tension : 220-240 V2N~
L L
N
1
2
3
4
5
1
L1 L2 N
2 3 4 5
1
L1 L2 N1 N2
2 3 4 5
