ONDERHOUD
VERVANGING VAN DE ONDERDELEN
Haal de stekker van het apparaat uit het stopcontact
voordat u onderhoudswerkzaamheden uitvoert.
Neem voor het vervangen van functionele en elektrische
onderdelen contact op met een erkend servicecentrum.
WAARSCHUWING
Bij het vervangen van de voedingskabel
moet de installateur/technicus een kabel
gebruiken van het type en met de
doorsnede zoals aangegeven in tabel en
de aardgeleider ongeveer 2 cm langer
houden dan de fasegeleiders. Let ook
op de waarschuwingen met betrekking
tot de elektrische aansluiting.
Soorten kabels die kunnen worden gebruikt: H05VV-F,
H05RR-F, H07RN-F
TYPE
VERBINDING
SPANNING
KABEL-
DOOR-
SNEDE
EENFASIG 220-240 V 1N~
5x1,5 mm
2
EENFASIG 220-240 V * 3x4 mm
2
TWEEFASIG 220-240/380- 415 V2N~
5x1,5 mm
2
TWEEFASIG
NL
220-240V 2N~
5x1,5 mm
2
DRIEFASIG 220-240/380- 415 V3N~
* 5x1,5
mm
2
* Voor EENFASIGE aansluiting met 3x4 mm2 kabel of voor
DRIEFASIGE aansluiting met 5x1,5 mm2 kabel, volg de
onderstaande procedure:
1) Draai de kookplaat ondersteboven en leg hem op een
doek of ander zacht oppervlak om krassen te
voorkomen.
2) Verwijder het deksel van de aansluitdoos en de
kabelklem met behulp van een schroevendraaier.
Schroef de kabelklemmen los en verwijder de kabel en
jumpers.
3) Afhankelijk van de vereiste aansluiting bereidt u de
jumpers voor, steekt u de kabels in de klemmen en
draait u de schroeven vast. Breng de kabelklem en het
aansluitingendeksel weer aan.
OPGELET
Controleer of de kabels en jumpers goed
vastzitten en of de schroeven goed zijn
aangedraaid.
Gebruik voor de verschillende elektrische
aansluitmogelijkheden de messing jumpers
die al in het klemmenbord gemonteerd zijn.

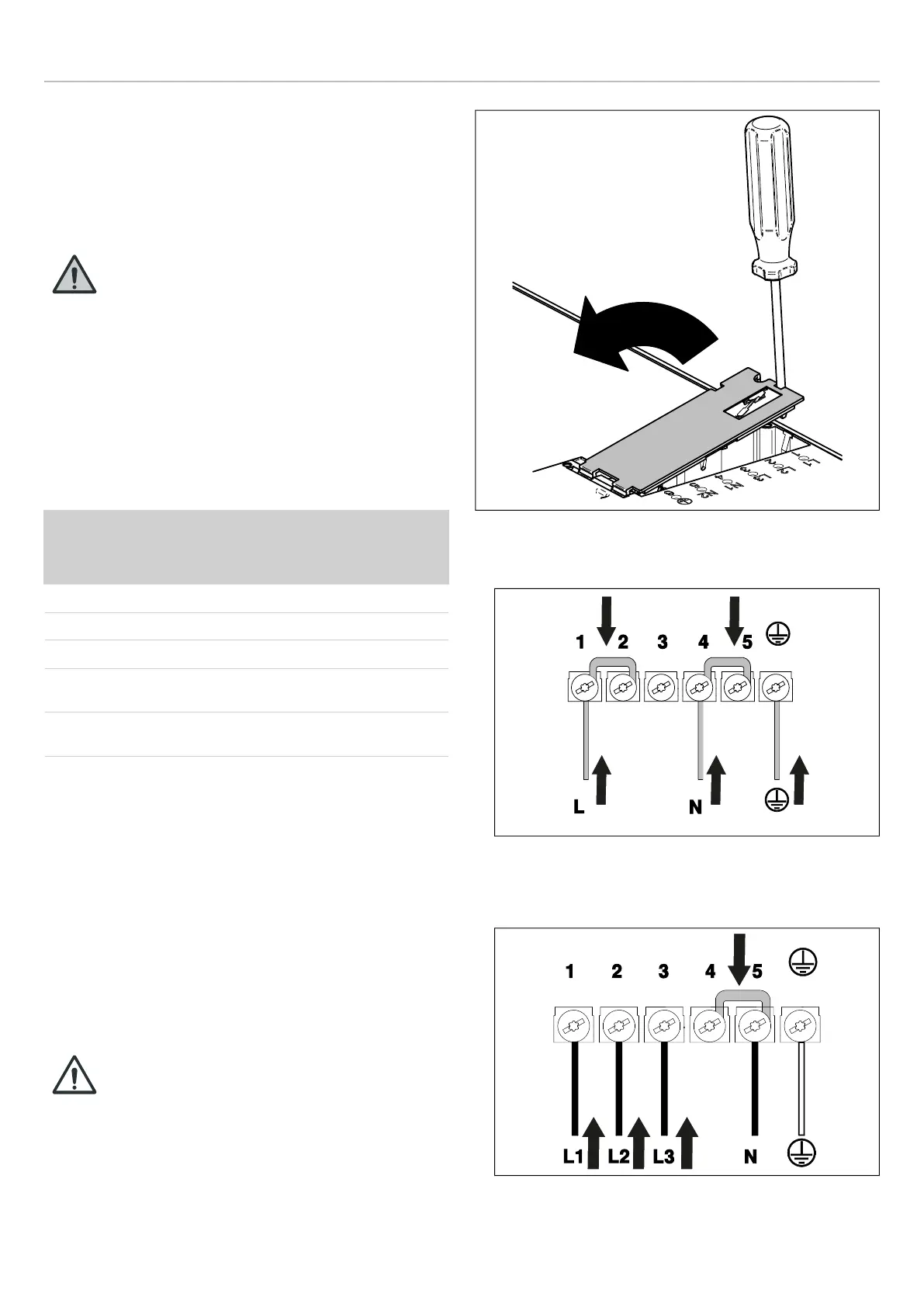

Afb. 14
• Eenfasige aansluiting 3x4 mm
2
220–240V
Afb. 15
• Driefasige aansluiting 5x1,5 mm
2
220-240 / 380-415 V
3N~
Afb. 16
L
N
1 2
3 4
5
L1
L2
N
L3
1
2
3
4 5
134
