32
Montage
6003417_a – 26.09.2017

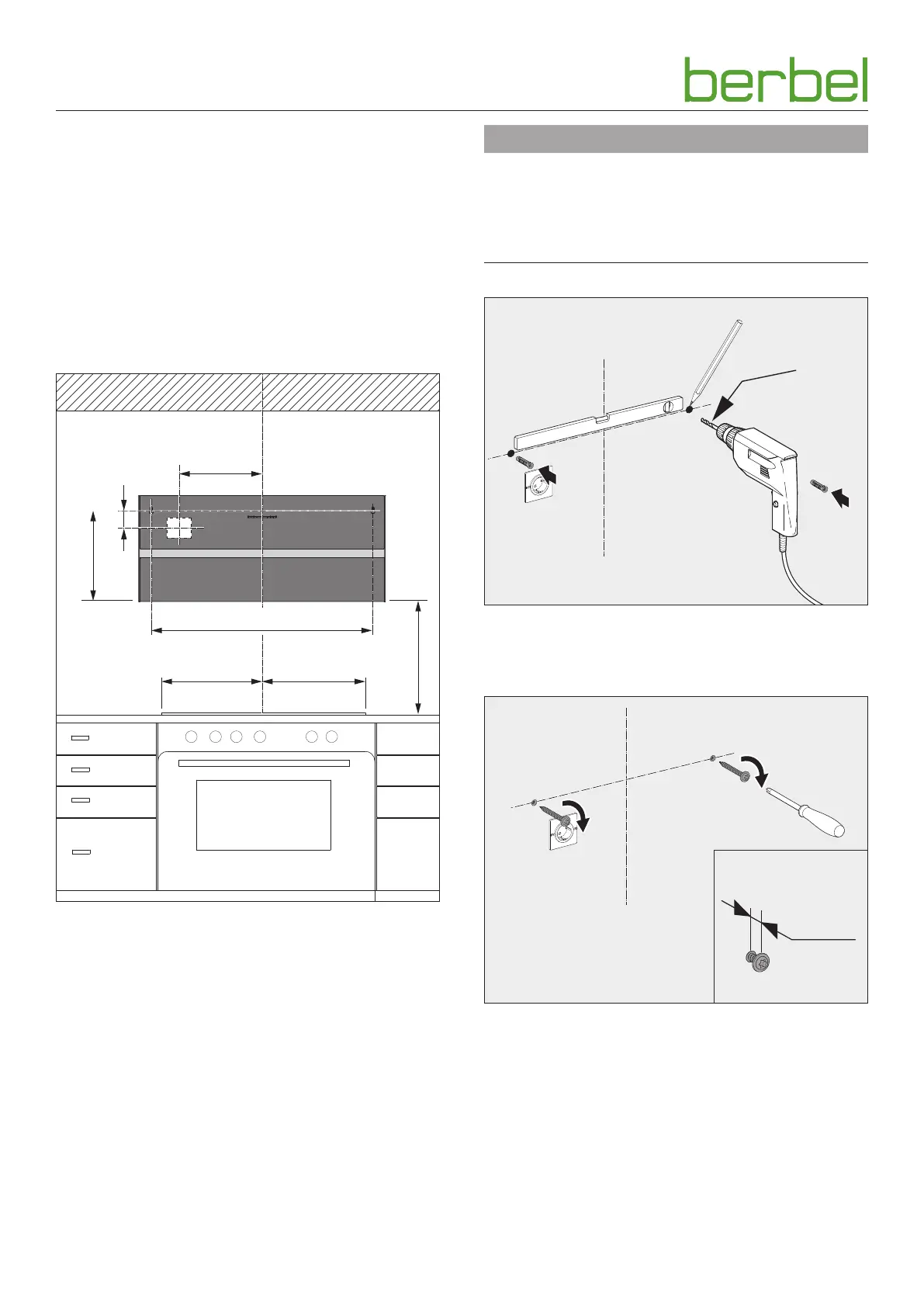

3.4.4 Accrochage de l’appareil
L’appareil est conçu pour l’accrochage aux murs.
En cas de fixation sur un mur en dur :
☞ S’assurer de la force portante du mur.
☞ Utiliser le matériel de fixation fourni.
En cas d‘autres conditions de montage :
☞ Étudier les possibilités de montage alternatives avant le
montage (par ex. : auprès de votre architecte).
☞ Utiliser du matériel de fixation approprié au mur.
x
340
105
==
600
245
Distance de sécurité (x) :
y Recommandation 450 mm.
y Min. 650 mm pour les plaques de cuisson au gaz.
Distances avec le point central de l‘ouverture de la prise sur
l‘arrière de l‘appareil :
y en haut 105 mm à partir du point de fixation gauche.
y latéralement 245 mm à partir de l‘axe central de la hotte.
☞ Déterminer la position de suspension.
☞ S’assurer que la distance de sécurité est respectée.
D AVERTISSEMENT
Danger mortel d‘explosions ou de choc électrique!
Le perçage de conduites de gaz, d‘eau ou électriques peut
entraîner des situations dangereuses.
☞ S’assurer qu‘aucune conduite dans le mur ne se trouve sur
les points de fixation.
Ø 8
☞ Déterminer et marquer les points de fixation.
☞ Percer les trous dans le mur.
☞ Insérer les douilles dans les trous percés.
a
a
a = 7
Les vis de fixation sont serrées uniquement après avoir aligné
l‘appareil.
☞ Serrer les vis de fixation supérieures de manière
appropriée.
