54
Montaggio
6003417_a – 26.09.2017

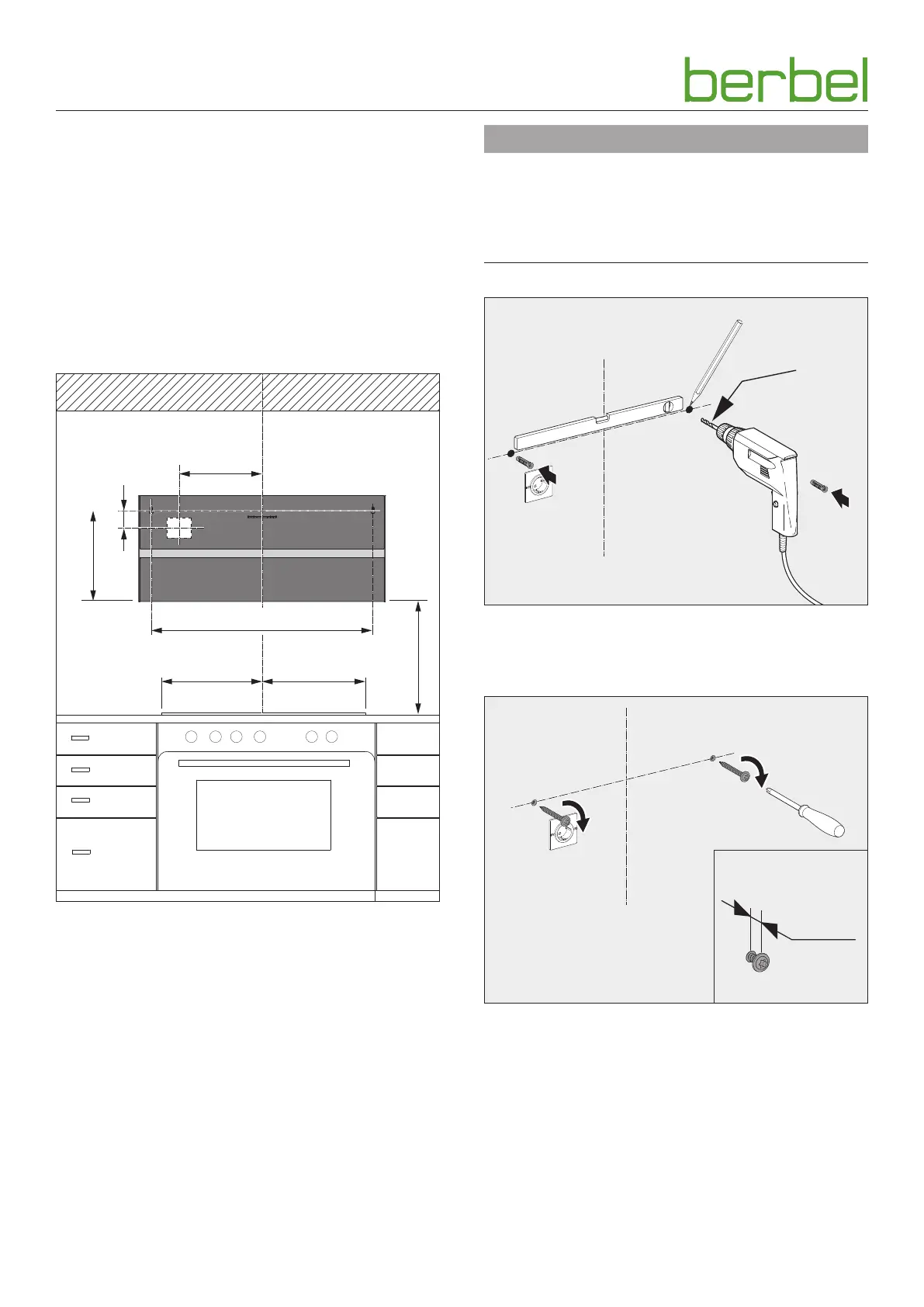

3.4.4 Installazione a parete dell‘apparecchio
L‘apparecchio è concepito per essere installato a parete.
Per il fissaggio alla parete massiccia:
☞ Accertarsi della portata del muro.
☞ Utilizzare il materiale di fissaggio fornito.
Per altre tipologie di montaggio:
☞ Prima del montaggio, chiedere informazioni in merito a
possibilità di fissaggio alternative (per es. a un architetto).
☞ Utilizzare materiale di fissaggio appropriato al muro.
x
340
105
==
600
245
Distanza di sicurezza (x):
y Raccomandazione 450 mm.
y Per i piani cottura a gas almeno 650 mm.
Distanze dal centro dell‘apertura della presa sul lato
posteriore dell‘apparecchio:
y In alto 105 millimetri dal punto di fissaggio sinistro.
y Di lato 245 mm dalla linea mediana della cappa.
☞ Stabilire la posizione di aggancio.
☞ Accertarsi che la distanza di sicurezza venga rispettata.
D AVVERTENZA
Pericolo di morte a causa di esplosioni o scossa elettrica!
La foratura di condutture del gas, dell‘acqua o elettriche può
portare a situazioni pericolose.
☞ Assicurarsi che sui punti di fissaggio non vi siano
condutture nella parete.
Ø 8
☞ Individuare e contrassegnare i punti di fissaggio.
☞ Eseguire i fori nella parete.
☞ Inserire i tasselli nei fori.
a
a
a = 7
Le viti di fissaggio devono essere serrate solo dopo aver
allineato l‘apparecchio.
☞ Avvitare opportunamente le viti di fissaggio.
