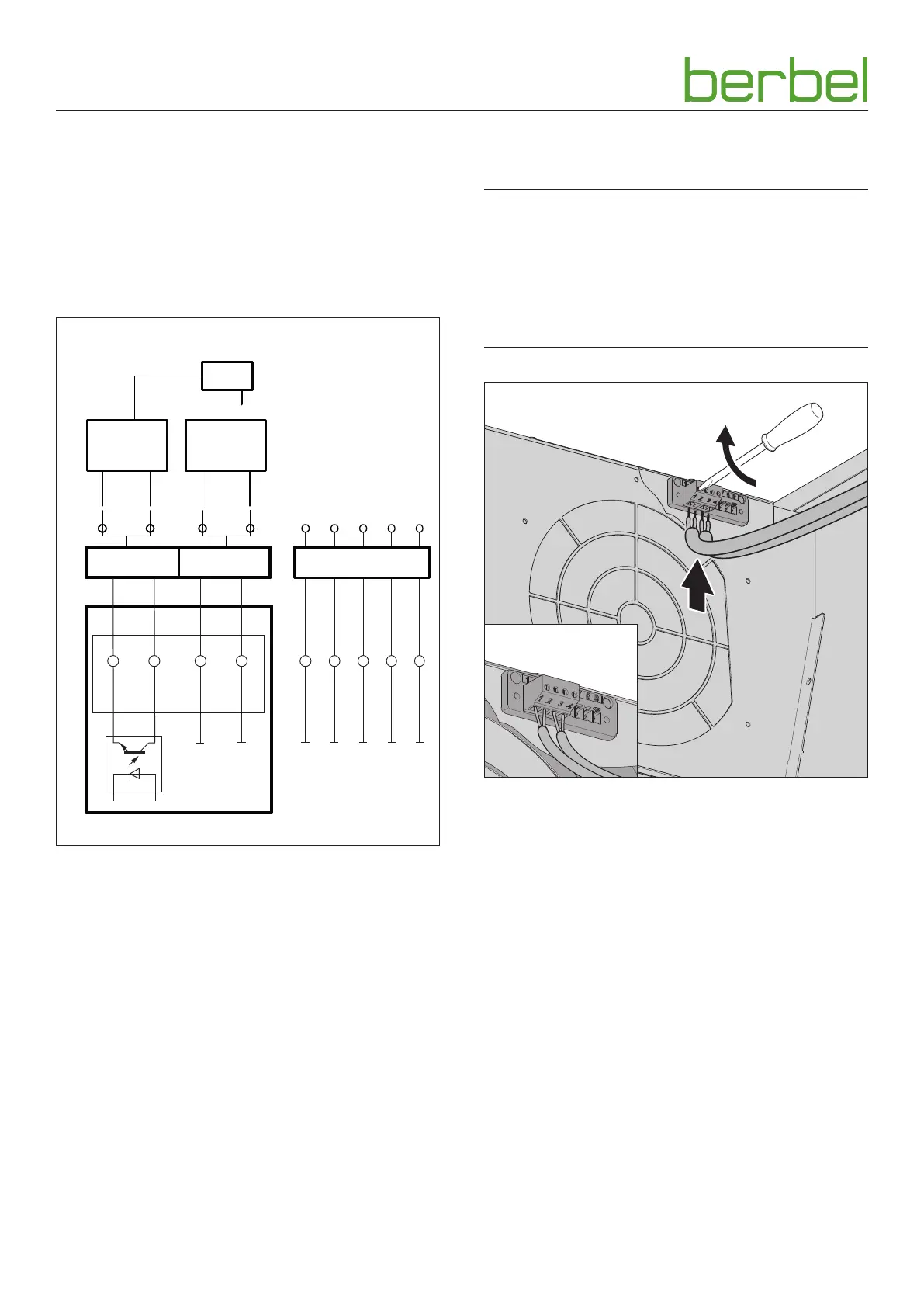

3.4.5 Raccordement des accessoires

Selon la situation de montage, l‘accessoire disponible est

raccordé à la hotte :

y Caisson mural

y Interrupteur de contact de fenêtre

y Manostat à ouverture minimale de pression

 Les instructions relatives à l‘accessoire doivent être

observées.

12 V DC

4 5

6

7

8

9

BMK-F F-K

2 31

D

A

B

C

E

F

G

H

12 V DC

GND

X1

+ 5 V

MFK

BMK2

BMK1

ST3

+

–

I

A Caisson de commande

y BMK1 : Contact de caisson mural, collecteur

d‘optocoupleur, max. 12 mA / 12 V DC,

séparé galv. en toute sécurité

y BMK2 : Contact de caisson mural, émetteur

d‘optocoupleur, max. 12 mA / 12 V DC,

séparé galv. en toute sécurité

B Borne « BMK-F » pour le raccordement du caisson mural

C Borne « F-K » (interrupteur multifonctions) pour le

raccordement du contact de fenêtre ou du manostat

à ouverture minimale de pression

D Câble de commande du caisson mural

E Caisson mural

F Bloc d‘alimentation du caisson mural

G Interrupteur de contact de fenêtre

H Câble de commande de l‘interrupteur de contact de

fenêtre

Le raccordement a lieu au moyen de bornes de câble sur un

connecteur amovible sur le carter de ventilateur.

D ATTENTION!

Risque de dommages en cas de raccordement incorrect!

Une polarité incorrecte du câble de commande peut

entraîner des dommages de l‘électronique.

☞ Lors du raccordement du câble de commande, veiller

à une polarité correcte : Fil 1 sur la borne 1, fil 2 sur la

borne 2.

1.

2.

1.

Caisson mural

☞ Toujours raccorder le caisson mural comme suit :

y Fil 1 sur la borne 1

y Fil 2 sur la borne 2

y Le caisson mural est fermé si le contact d’amorçage est

ouvert.

y Le caisson mural est ouvert si le contact d’amorçage est

fermé.

Interrupteur de contact de fenêtre

☞ Toujours raccorder l‘interrupteur de contact de fenêtre

comme suit :

y Fil bleu/blanc sur la borne 3

y Fil brun/vert sur la borne 4

y Le ventilateur de la hotte est uniquement prêt à être mis

en service si la fenêtre est ouverte.

Manostat à ouverture minimale de pression

y Le ventilateur de la hotte est uniquement prêt à être mis

en service lorsqu‘aucune sous-pression critique dans la

pièce n‘est observée.
