76
Montage
6003417_a – 26.09.2017

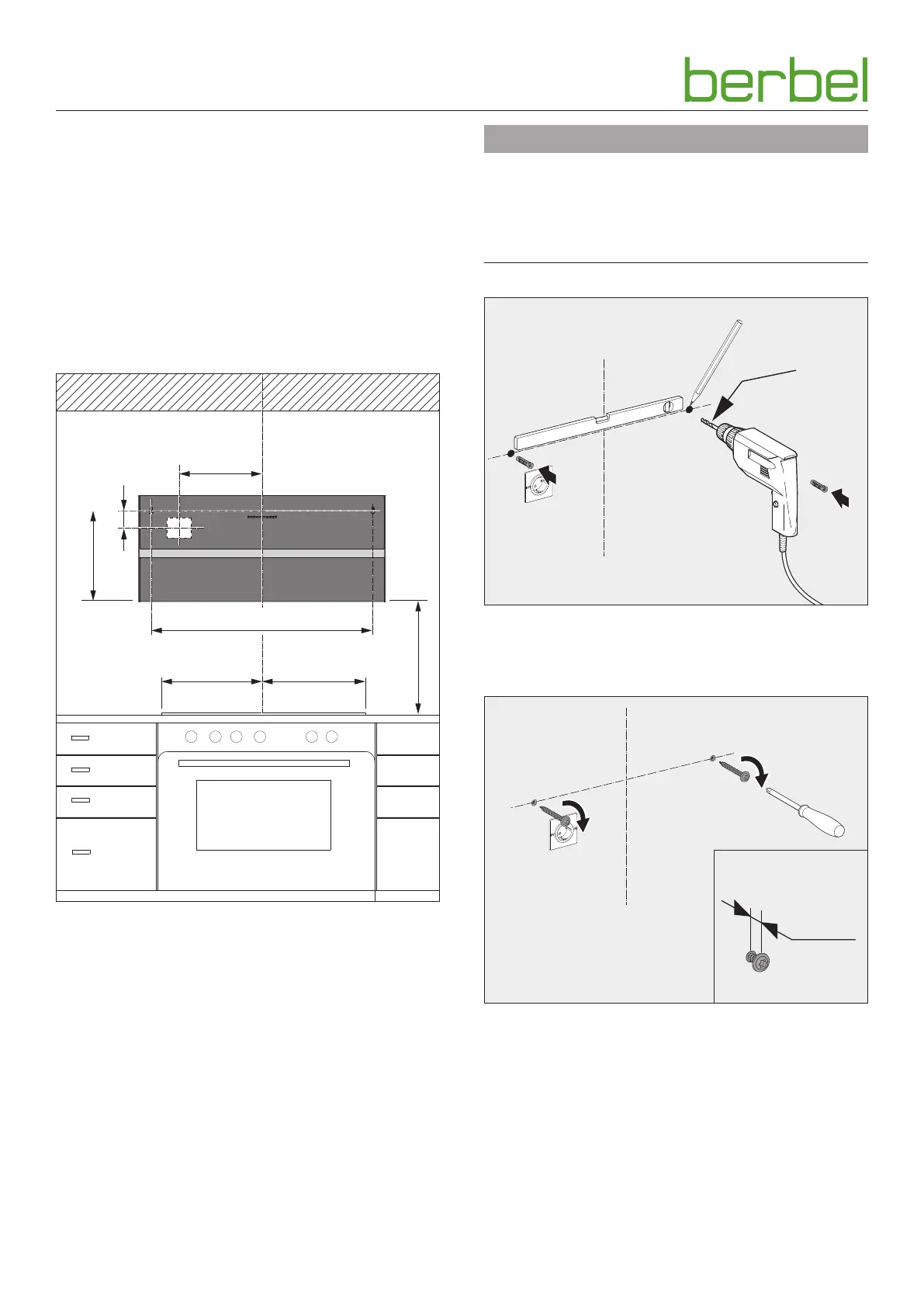

3.4.4 Apparaat ophangen
Het apparaat is gemaakt om aan een wand te hangen.
Bij bevestiging aan een massieve wand:
☞ Controleer of de draagkracht van de wand voldoende is.
☞ Gebruik het meegeleverde bevestigingsmateriaal.
Bij andere montageomstandigheden:
☞ Informeer voor de montage naar alternatieve
bevestigingsmogelijkheden (b.v. bij een architect).
☞ Gebruik voor de wand geschikt bevestigingsmateriaal.
x
340
105
==
600
245
Veiligheidsafstand (x):
y Aanbevolen 450 mm.
y Bij gaskookplaten ten minste 650 mm.
Afstanden tot het midden van de contactdoosopening aan
de achterkant van het apparaat:
y Boven 105 mm vanaf het linker bevestigingspunt.
y Zijkant 245 mm van de middenas van de kap.
☞ Bepaal de ophangpositie.
☞ Zorg ervoor of de veiligheidsafstand in acht wordt
genomen.
D WAARSCHUWING
Levensgevaar door explosies of elektrische schok!
Het aanboren van gas-, water- of elektrische leidingen kan tot
gevaarlijke situaties leiden.
☞ Controleer of zich op de bevestigingspunten geen
leidingen in de wand bevinden.
Ø 8
☞ Bepaal en markeer de bevestigingspunten.
☞ Boor de gaten in de wand.
☞ Breng de pluggen in de boorgaten aan.
a
a
a = 7
De bevestigingsschroeven worden pas na het uitlijnen van
het apparaat vastgedraaid.
☞ Draai de bevestigingsschroeven er passend in.
