Handleiding

12

Montage

6003417_a – 26.09.2017

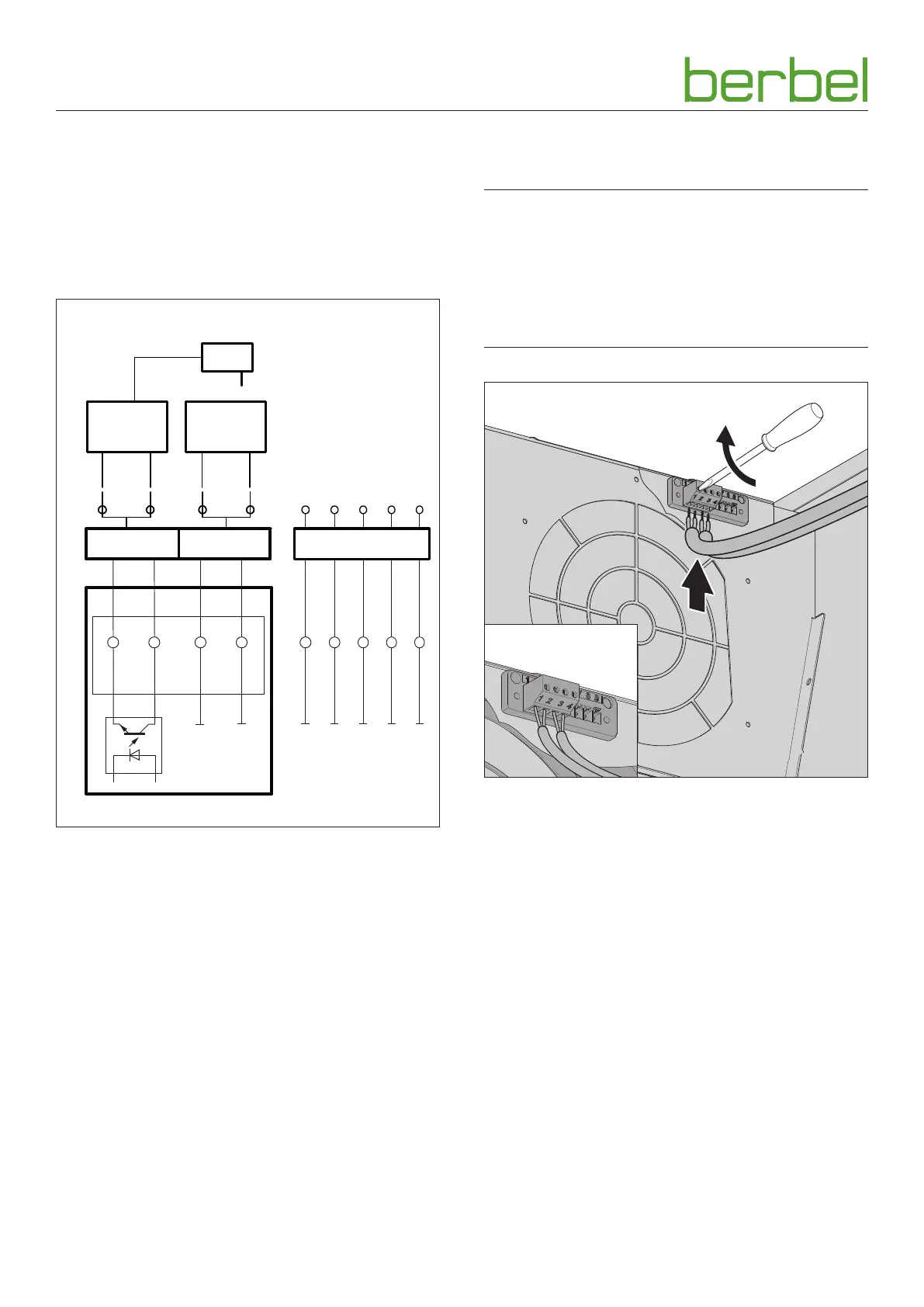

3.4.5 Zubehör anschließen

In Abhängigkeit von der Montagesituation wird vorhandenes

Zubehör an die Haube angeschlossen:

y Mauerkasten

y Fensterkontaktschalter

y Unterdruckwächter

 Die Anleitungen vom Zubehör sind zu beachten.

12 V DC

4 5

6

7

8

9

BMK-F F-K

2 31

D

A

B

C

E

F

G

H

12 V DC

GND

X1

+ 5 V

MFK

BMK2

BMK1

ST3

+

–

I

A Steuerungskasten

y BMK1: Kontakt Mauerkasten, Kollektor Optokoppler,

max. 12 mA / 12 V DC, sicher galv. getrennt

y BMK2: Kontakt Mauerkasten, Emitter Optokoppler,

max. 12 mA / 12 V DC, sicher galv. getrennt

B Klemme „BMK-F“ für Anschluss Mauerkasten

C Klemme „F-K“ (Multifunktions kontakt) für Anschluss

Fensterkontaktschalter oder Unterdruckwächter

D Steuerungsleitung vom Mauerkasten

E Mauerkasten

F Netzteil Mauerkasten

G Fensterkontaktschalter

H Steuerungsleitung vom Fensterkontaktschalter

I Bus-Anbindung

Der Anschluss erfolgt über Kabelklemmen an einem

abnehm baren Stecker am Lüftergehäuse.

D ACHTUNG!

Gefahr von Beschädigungen durch falschen Anschluss!

Eine falsche Polung der Steuerungsleitung kann zu

Beschädigungen der Elektronik führen.

☞ Achten Sie beim Anschluss der Steuerungsleitung auf

die korrekte Polung: Ader 1 an Klemme 1, Ader 2 an

Klemme 2.

1.

2.

1.

Mauerkasten

☞ Schließen Sie den Mauerkasten wie folgt an:

y Ader 1 an Klemme 1

y Ader 2 an Klemme 2

y Der Mauerkasten ist geschlossen, wenn der

Ansteuerungskontakt geöffnet ist.

y Der Mauerkasten ist geöffnet, wenn der

Ansteuerungskontakt geschlossen ist.

Fensterkontaktschalter

☞ Schließen Sie den Fensterkontaktschalter wie folgt an:

y Blaue/weiße Ader an Klemme 3

y Braune/grüne Ader an Klemme 4

y Der Lüfter der Haube ist nur betriebsbereit, wenn das

Fenster geöffnet ist.

Unterdruckwächter

y Der Lüfter der Haube ist nur betriebsbereit, wenn kein

kritischer Unterdruck im Raum festgestellt wird.
