Handleiding

10

Montage

6003417_a – 26.09.2017

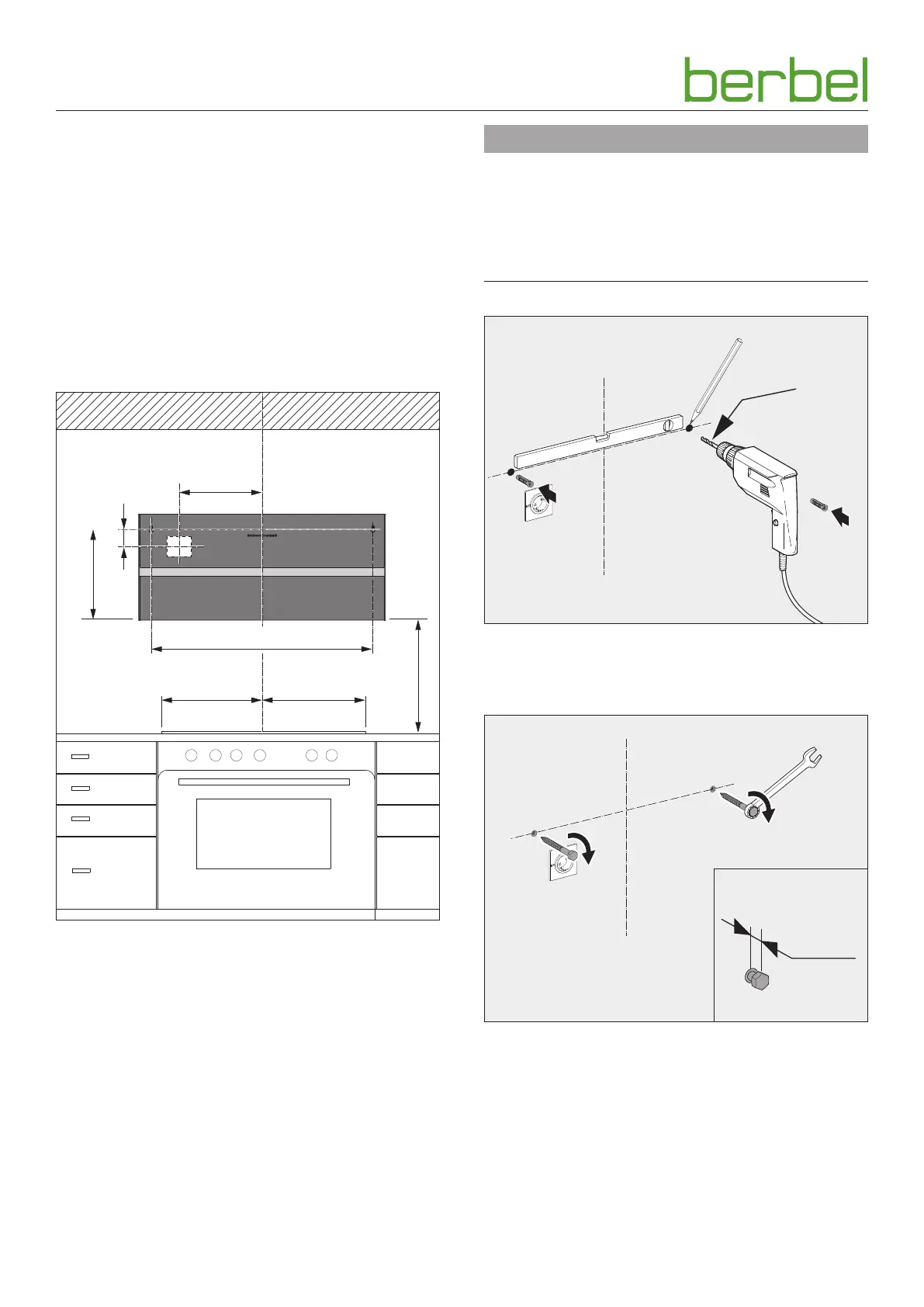

3.4.4 Gerät aufhängen

Das Gerät ist für das Aufhängen an Wänden konzipiert.

Bei Befestigung an einer Massivbauwand:

☞ Stellen Sie die Tragkraft der Wand sicher.

☞ Verwenden Sie das mitgelieferte Befestigungsmaterial.

Bei anderen Montageverhältnissen:

☞ Erfragen Sie vor der Montage alternative Befestigungs-

möglichkeiten (z. B. bei Ihrem Architekten).

☞ Verwenden Sie für die Wand geeignetes Befestigungs-

material.

x

340

105

==

600

245

Sicherheits abstand (x):

y Empfehlung 450 mm.

y Bei Gaskochfeldern mindestens 650 mm.

Abstände zum Mittelpunkt der Steckdosenöffnung auf der

Geräterückseite:

y Oben 105 mm vom linken Befestigungspunkt.

y Seitlich 245 mm von der Haubenmittelachse.

☞ Ermitteln Sie die Aufhängeposition.

☞ Stellen Sie sicher, dass der Sicherheits abstand einge halten

wird.

D WARNUNG

Lebensgefahr durch Explosionen oder elektrischen

Schlag!

Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen

kann zu gefährlichen Situationen führen.

☞ Stellen Sie sicher, dass sich an den Befestigungspunkten

keine Leitungen in der Wand befinden.

Ø 8

☞ Ermitteln und markieren Sie die Befestigungspunkte.

☞ Bohren Sie die Löcher in die Wand.

☞ Setzen Sie die Dübel in die Bohrlöcher ein.

a

a = 7

Die Befestigungsschrauben werden erst nach Ausrichtung

des Geräts festgezogen.

☞ Drehen Sie die Befestigungsschrauben passend ein.
